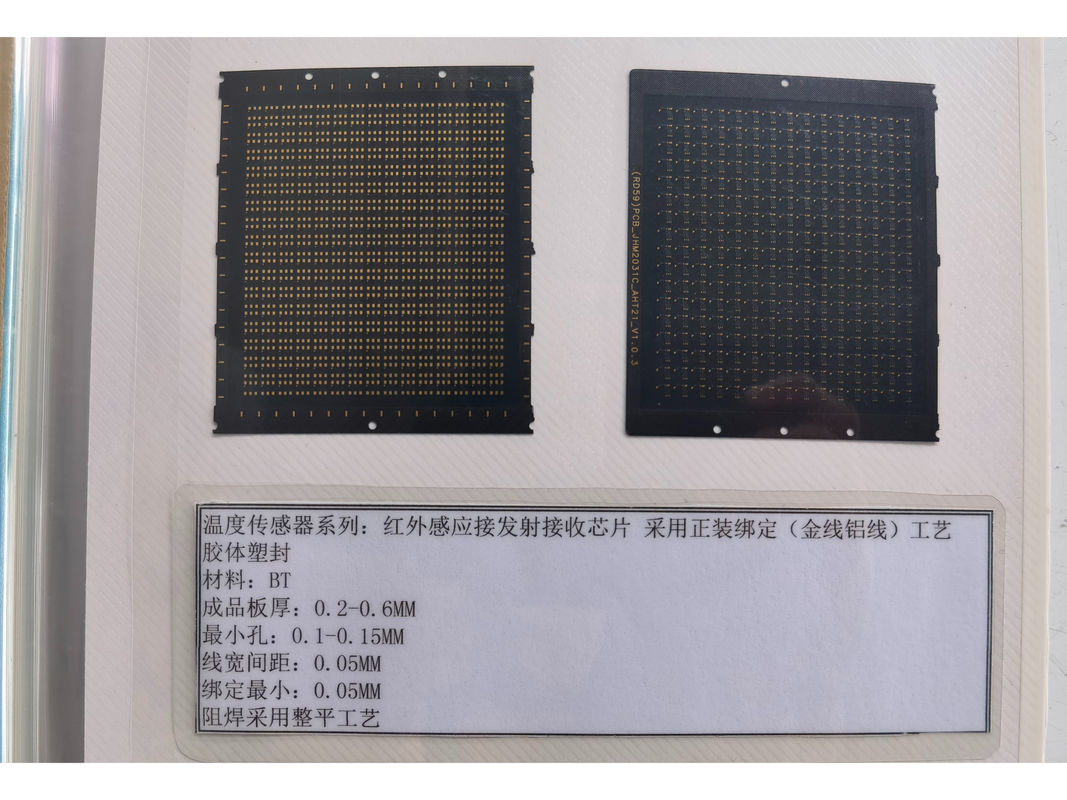

1 oz miedziana waga opakowania podłoża PCB IC PCB tablicy Rohs zatwierdzenie BT tablicy

1 oz miedziana waga opakowania podłoża PCB IC PCB tablicy Rohs zatwierdzenie BT tablicy

Rohs Package Substrate PCB

Rohs IC PCB Board

Skontaktuj się z nami
Poproś o wycenę
Szczegóły produktu
Rodzaj podłoża:
Sztywny
minimalny rozmiar otworu:
0,2 mm
Czas realizacji:
2 tygodnie
Zgodne z wymogami Rohs:
- Tak, proszę.
Wielkość:
10mm x 10mm
Materiał:
Ceramiczny
Waga miedzi:
1 uncja
Minimalne odstępy między śladami:
0,1 mm
Podkreślić:

Rohs Package Substrate PCB

,

Rohs IC PCB Board

Warunki płatności i wysyłki
Opis produktu

Ceramic IC Substrate PCB zgodne z ROHS 1 oz miedziana waga 2 tygodnie czas realizacji

Opis produktu:

Świat elektroniki ciągle się rozwija, a postęp technologiczny wymaga komponentów, które są nie tylko niezawodne, ale także zdolne do zaspokojenia rosnących wymagań dotyczących prędkości, wydajności,i miniaturyzacjiWśród istotnych elementów tej ewolucji technologicznej są płyty drukowane z układami układu scalnego (PCB),o pojemności nieprzekraczającej 10 WNasze PCB z podłoża IC są specjalnie zaprojektowane, aby zaspokoić potrzeby nowoczesnej elektroniki, zapewniając, że urządzenia są wyposażone w najlepszą możliwą podstawę dla wydajności i trwałości.

Nasze PCB z podłoża IC są wykonane z wysokiej jakości materiałów ceramicznych, znanych z doskonałej izolacji elektrycznej i przewodności cieplnej.Substraty ceramiczne są materiałem preferowanym do interkonekcji elektronicznych o wysokiej wydajności i niezawodności, ponieważ zapewniają stabilną i solidną platformę dla komponentów napędzających dzisiejsze urządzenia elektroniczne.Korzystanie z ceramiki zapewnia, że nasze PCB mogą wytrzymać napięcia termiczne i wysoką gęstość mocy, które często występują w zaawansowanych aplikacjach elektronicznych.

W przypadku konfiguracji płytek drukowanych dla układów stacjonarnych liczba warstw jest kluczowym aspektem.umożliwiający kompaktowy rozmiar przy jednoczesnym zapewnieniu dużej przestrzeni dla niezbędnych komponentów elektronicznychTa struktura dwuwarstwowa jest zoptymalizowana do zastosowań, w których przestrzeń jest bardzo ograniczona, ale funkcjonalność nie może zostać naruszona.umożliwiające tworzenie bardziej złożonych urządzeń elektronicznych bez konieczności większego odcisku.

W dziedzinie projektowania obwodów elektronicznych odległość między śladami jest kluczowym parametrem, który może znacznie wpływać na wydajność urządzenia.Nasze PCB z podłoża IC mają minimalną odległość śladową 0.1 mm, co świadczy o naszym zaangażowaniu w wysoką precyzję i technologię drobnych linii.umożliwiające bardziej złożone obwody na mniejszym obszarzeJest to szczególnie ważne w przypadku miniaturyzacji urządzeń elektronicznych, gdzie liczy się każdy milimetr.

Rodzaj podłoża odgrywa istotną rolę w określeniu zastosowania i wydajności PCB.W wielu zastosowaniach preferowane są sztywne substraty ze względu na ich odporność i długowiecznośćUtrzymują formę pod obciążeniem i są mniej podatne na uszkodzenia podczas obsługi, montażu i pracy.To sprawia, że nasze PCB podłoża IC jest idealnym wyborem dla urządzeń elektronicznych, które wymagają niezawodnego i trwałego rozwiązania interkonekcji.

Ponadto nasze PCB z podłożem IC mają standardową masę miedzi 1 uncji.w ten sposób odgrywają kluczową rolę w funkcjonalności i długowieczności urządzeniaPoziom miedzi wynoszący 1 uncję zapewnia doskonałą równowagę między przewodnością, zarządzaniem cieplnym i integralnością konstrukcji.przy jednoczesnym skutecznym rozpraszaniu ciepła, zapewniając, aby urządzenia działały w granicach bezpiecznej temperatury.

Podsumowując, nasze PCB z podłoża IC to doskonała synergia doskonałości materiału, precyzyjnej inżynierii i przemyślanej konstrukcji.Spełniają one wymagające wymagania współczesnych połączeń elektronicznych, zapewniające niezawodne i wydajne rozwiązanie dla wielu zastosowań.lub innych zaawansowanych systemów elektronicznychNasze płyty drukowane są gotowe zapewnić jakość i wydajność potrzebną, aby pozostać na czele konkurencyjnego krajobrazu elektroniki.



Charakterystyka:

  • Nazwa produktu: PCB z podłoża IC
  • Gęstość: 0,2 mm
  • Minimalna odległość między śladami: 0,1 mm
  • Zgodne z wymogami Rohs: tak
  • Tłuszcz miedzi: 1 oz
  • Czas realizacji: 2 tygodnie
  • Mikroelektronika Warstwy obwodu: Precyzyjna inżynieria dla mikroelektroniki o wysokiej gęstości
  • Połączenia elektroniczne: zoptymalizowane dla niezawodnych połączeń elektrycznych
  • Płyty podłoża mikrochipów: zaprojektowane w celu wspierania zaawansowanych technologii mikrochipów


Parametry techniczne:

Parametry Specyfikacja
Minimalny rozmiar otworu 0.2 mm
Materiał Pozostałe
Kolor maski lutowej Zielona
Waga miedzi 1 oz
Gęstość 0.2 mm
Maksymalna temperatura pracy 150°C
Minimalne odległości między śladami 00,1 mm
Wykończenie powierzchni ENIG
Warstwy 2
Czas realizacji 2 tygodnie


Zastosowanie:

PCB podłoża IC jest zaawansowaną platformą zaprojektowaną dla płyt opakowaniowych półprzewodnikowych, zapewniającą niezbędne wsparcie i połączenie międzyprzewodnikowe dla obwódów mikroelektronicznych.Substraty te stanowią podstawę różnych połączeń elektronicznych., zapewniając niezawodną wydajność w różnych zastosowaniach. Z czasem realizacji zaledwie 2 tygodnie, podłoże te mogą szybko stać się integralną częścią projektu,dostosowanie się do napiętych harmonogramów bez pogarszania jakości.

Produkcja tych PCB na sztywnym podłożu stanowi solidną podstawę do mocowania chipów półprzewodnikowych i ich komponentów.Sztywność podłoża ma kluczowe znaczenie w zastosowaniach, w których należy utrzymać integralność warstw obwodu mikroelektronicznego w warunkach obciążenia mechanicznego lub drgańDzięki temu PCB z podłoża IC są idealne do stosowania w środowiskach o wysokiej niezawodności, takich jak systemy sterowania lotniczego, motoryzacyjnego i przemysłowego.

PCB z podłoża IC są zgodne z RoHS, co oznacza, że są wytwarzane bez stosowania ograniczonych substancji niebezpiecznych.Zgodność jest niezbędna dla produktów elektronicznych sprzedawanych na rynkach o rygorystycznych przepisach dotyczących ochrony środowiskaZgodność z RoHS odzwierciedla również zobowiązanie do odpowiedzialności za środowisko oraz do ochrony zdrowia i bezpieczeństwa zarówno konsumentów, jak i pracowników przemysłu elektronicznego.

PCB te są zaprojektowane tak, aby wytrzymać maksymalne temperatury robocze do 150°C, co zapewnia ich skuteczne działanie w środowiskach o wysokiej temperaturze.Ta cecha jest szczególnie ważna dla elektroniki mocy, zastosowań motoryzacyjnych pod maską i urządzeń przemysłowych, w których zarządzanie cieplne jest istotnym problemem.Zdolność do wytrzymania wysokich temperatur poszerza zakres zastosowań, w których można stosować te podłoże, zapewniając projektantom wszechstronne rozwiązanie dla wyzwań termicznych.

Wykończenie powierzchniowe tych PCB z podłoża IC to ENIG (Electroless Nickel Immersion Gold), które zapewnia doskonałą płaskość powierzchni i solidny interfejs do lutowania komponentów.Ten wykończenie zapewnia również wysoki poziom odporności na korozję, zapewniające trwałe i niezawodne połączenie między sieciami elektronicznych.Wykończenie ENIG jest szczególnie korzystne w przemyśle półprzewodnikowym, w którym wiarygodność długoterminowa połączeń elektronicznych jest najważniejsza.

Podsumowując, PCB podłoża IC są idealnym wyborem dla szerokiego zakresu zastosowań, w których wymagana jest solidność, niezawodność i zgodność ze standardami środowiskowymi.Pozostałe urządzenia elektryczne, systemów motoryzacyjnych lub urządzeń przemysłowych, podłoże te stanowią niezbędną podstawę najnowocześniejszych półprzewodnikowych płyt opakowaniowych i połączeń elektronicznych.



Dostosowanie:

Nasze PCB podłoża IC oferują szereg usług dostosowywania produktów, aby spełnić wymagające wymagania PCB platformy procesora, warstw obwodu mikroelektronicznego i zespołów płyt chip.Z grubością 0.2mm, nasze wysokiej precyzji PCB podłoża IC są wytwarzane z użyciem trwałych materiałów ceramicznych, zapewniających długowieczność i niezawodność w środowiskach o wysokiej temperaturze do 150 °C.Nasze zaawansowane możliwości produkcyjne umożliwiają minimalną odległość śladów 0.1 mm, umożliwiając złożone konfiguracje obwodu i połączenia o wysokiej gęstości.wspierające zaawansowane komponenty mikroelektroniczne. Wybierz nasze PCB podłoża IC dla Twoich dostosowanych potrzeb w procesorze i technologii płyt chip.



Wsparcie i usługi:

Nasze usługi wsparcia technicznego produktów i usług dla PCB podłoża IC są dedykowane do zapewnienia kompleksowej pomocy w celu zapewnienia, że produkty działają w pełni.Nasz zespół doświadczonych techników i inżynierów jest do dyspozycji, aby zaoferować eksperckie porady, wskazówki w zakresie rozwiązywania problemów i rozwiązania wszelkich wyzwań technicznych, z którymi możesz napotkać nasze PCB podłoża IC.,i analizy awarii w celu zwiększenia niezawodności i funkcjonalności aplikacji.Nasze wsparcie obejmuje pomoc w zrozumieniu złożonych specyfikacji technicznych i cech naszych produktów, zapewniając pełne wykorzystanie potencjału PCB podłoża IC w swoich projektach.należy odnieść się do oficjalnych kanałów kontaktowych podanych w dokumentacji produktu lub na naszej oficjalnej stronie internetowej.
