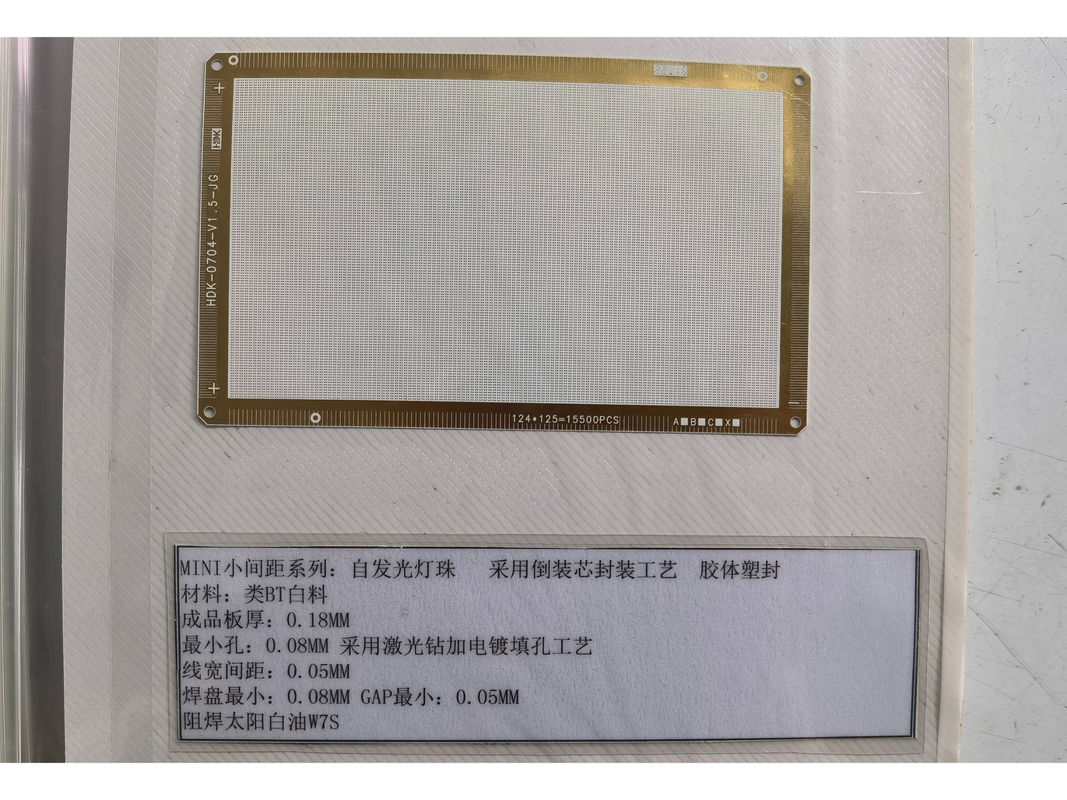

ENIG Wykończenie powierzchniowe Ceramiczne lub BT Sztywne podłoże IC PCB 1 uncja

Opis produktu:

PCB podłoża IC są niezbędnym elementem w dziedzinie projektowania i produkcji elektroniki.te płyty drukowane dla układów stacjonarnych służą jako kluczowe ogniwo między układami scalonymi a funkcjonalnością różnych urządzeń elektronicznychPłyty obwodowe z systemami wbudowanymi są zaprojektowane tak, aby sprostały złożoności nowoczesnych architektur mikroelektronicznych.

Mając standaryzowany rozmiar 10 mm x 10 mm, te płytki PCB z podłoża IC są kompaktowe, ale wystarczająco solidne, aby pomieścić gęste obwody niezbędne do wysokowydajnych platform procesorowych.Rozmiar jest starannie wybierany, aby zapewnić równowagę między korzyściami z oszczędności miejsca a możliwością przechowywania wymaganych elementów elektronicznychDzięki temu doskonale nadają się do wielu zastosowań, od elektroniki użytkowej po systemy automatyki przemysłowej.

Ciężar miedzi na PCB podłoża IC wynosi 1 oz.który ma kluczowe znaczenie w określeniu mocy prądu i właściwości termicznych PCBPłyty te o masie 1 uncji miedzi zapewniają niezawodny przewód elektryczny dla obwodów, zapewniając doskonałą integralność sygnału i dystrybucję mocy dla platform procesorów,przyczyniając się również do ogólnej wytrzymałości mechanicznej deski.

Zgodność ze standardami ochrony środowiska nie jest opcją, ale koniecznością na dzisiejszym rynku, a PCB z podłoża IC ściśle przestrzegają tej zasady, będąc zgodnymi z RoHS.Zgodność z RoHS oznacza, że te płyty drukowane dla układów stacjonarnych są wytwarzane bez stosowania ograniczonych substancji niebezpiecznych, takich jak ołów, kadm, rtęć i inne materiały, które mogą być szkodliwe zarówno dla ludzi, jak i dla środowiska.Klienci mogą mieć pewność, że produkty, których używają, są zgodne z ogólnoświatowymi przepisami dotyczącymi ochrony środowiska, co czyni je odpowiedzialnym wyborem dla każdego projektu.

Integralność strukturalna i wydajność elektryczna tych PCB z podłoża IC są wzmocnione przez ich konstrukcję, która składa się z dwóch warstw.Ta dwuwarstwowa konfiguracja zapewnia równowagę między złożonością a opłacalnością, co czyni te płyty doskonałym wyborem dla różnych zastosowań wbudowanych systemów.dwuwarstwowa struktura zapewnia wystarczającą przestrzeń do ruchu dla podstawowych elementów układu przy zachowaniu cienkiego profilu.

Rozumiejąc potrzeby przemysłu elektronicznego, PCB z podłoża IC są dostępne w terminie zaledwie 2 tygodni.Ten szybki czas realizacji zapewnia, że terminy realizacji projektu są spełnione bez uszczerbku dla jakości lub wydajności płytek drukowanych dla układów stacjonarnychZobowiązanie do dwutygodniowego terminu realizacji pokazuje zrozumienie szybkiego tempa rozwoju technologicznego i potrzeby efektywnej, terminowej dostawy komponentów.

Podsumowując, PCB podłoża IC wyróżniają się jako lepszy wybór dla szeregu zastosowań w dziedzinie PCB platformy procesora.Te płyty obwodowe drukowane dla IC charakteryzują się ich kompaktowym rozmiarem, odpowiednia waga miedzi, zgodność z RoHS, praktyczna konstrukcja w dwóch warstwach i szybka dostępność.Zapewnienie, że Twoje układy wbudowane płyty obwodowe są kręgosłupem wysokiej wydajności, środowiskowo świadome i niezawodne rozwiązania elektroniczne.

Charakterystyka:

• Nazwa produktu: PCB z podłoża IC
• Maska lutowa Kolor: zielony
• Wykończenie powierzchniowe: ENIG (złote bezelektryczne zanurzenie niklu)
• Rozmiar: 10 mm x 10 mm
• Czas realizacji: 2 tygodnie
• Warstwy: 2
• Znane również jako Microchip Substrate Boards
• Używane w płytkach opakowaniowych półprzewodników
• Część integracyjna zestawów płyt szczytowych

Parametry techniczne:

Zastosowanie:

PCB z podłożem IC są niezbędnym elementem w przemyśle elektronicznym, stanowiącym podstawę wielu zastosowań o wysokiej precyzji.te płyty drukowane na bazie ceramiki (PCB) wyróżniają się cienkimi warstwami obwodu mikroelektronicznego, które są niezbędne do miniaturyzacji urządzeń elektronicznych. Typ sztywnego podłoża zapewnia trwałość i solidną podstawę dla konfiguracji dwuskalowej,który jest biegły w obsłudze złożonych projektów obwodu.

Te płytki PCB podłoża IC są wykończone powierzchnią z złota bezelektrycznego niklu, zapewniającego wyjątkową przewodność i niezawodną powierzchnię do lutowania,co sprawia, że są idealne do wysokiej jakości procesorów platformy PCBPowyższe wykończenie zapewnia również doskonałą odporność na utlenianie, zapewniając długowieczność i niezawodność połączeń przez dłuższy czas.te PCB są często wyborem dla przemysłu wymagającego wysokiej wydajności i niezawodności, takich jak sektor lotniczy, medyczny i motoryzacyjny.

Biorąc pod uwagę ich solidną konstrukcję i zaawansowane funkcje, te PCB z podłoża IC doskonale nadają się do płyt obwodowych układów wbudowanych, gdzie stabilność i precyzja są najważniejsze.Materiał ceramiczny stosowany w tych PCB zapewnia doskonałą przewodność cieplną i wysoki stopień izolacji elektrycznej, co czyni je odpowiednimi do zastosowań narażonych na wysokie temperatury lub wymagających izolacji elektrycznej między komponentami.

Wykorzystanie tych PCB z podłoża IC jest zróżnicowane i obejmuje elektronikę użytkową, w której można je znaleźć w smartfonach, tabletach i laptopach,dostarczanie krytycznych połączeń dla procesorów i chipów pamięciW dziedzinie elektroniki przemysłowej są one stosowane w systemach sterowania, czujnikach i robotyce, oferując niezbędne osiągi dla złożonych i zautomatyzowanych operacji.ich wysoka precyzja i niewielki rozmiar otworu sprawiają, że nadają się do stosowania w laboratoriach badawczo-rozwojowych, w których nieustannie rozwijane i testowane są najnowsze technologie i innowacje w dziedzinie mikroelektroniki.

Podsumowując, PCB podłoża IC z ich materiałem ceramicznym, wykończeniem powierzchni ENIG i warstwami obwodu mikroelektronicznego są wszechstronnymi i niezawodnymi komponentami niezbędnymi do nowoczesnej elektroniki.Niezależnie od tego, czy jest to w platformie procesora PCB lub wbudowanych systemów płyt obwodowych, te PCB zapewniają efektywną pracę, długowieczność i wysoką wydajność w szerokim zakresie zastosowań i scenariuszy.

Dostosowanie:

Nasze płytki PCB z podłożem IC zawierają najwyższej klasy materiały ceramiczne, zapewniające wysoką wydajność dla Twoich płyt podłożowych z mikrochipami.

Kolor maski lutowej dla naszych PCB podłoża IC jest klasyczny zielony,zapewniający wyraźny kontrast dla łatwej inspekcji i profesjonalny wygląd odpowiedni dla wysokiej jakości paneli podłoża chipów komputerowych.

Z grubością 0,2 mm, nasze podłoża są zaprojektowane dla precyzji i niezawodności, doskonale dopasowane do potrzeb delikatnej mikroelektroniki.

Miedziana waga 1 uncja na naszych PCB podłoża IC gwarantuje doskonałą przewodność dla aplikacji, zapewniając, że twoje płyty podłoża mikrochipy wykonują w najlepszym stopniu.

Nasze płytki PCB są wykończone z ENIG (Electroless Nickel Immersion Gold), zapewniając solidną i niezawodną powierzchnię do zestawów płyt chip,i zapewnienie długoterminowej trwałości dla paneli podłoża układu komputerowego.

Wsparcie i usługi:

Nasze PCB z podłożem IC są wyposażone w kompleksowe wsparcie techniczne i usługi dostosowane do zapewnienia optymalnej wydajności produktu.Nasz dedykowany zespół ekspertów zapewnia pomoc w projektowaniu produktu, wyboru materiałów i optymalizacji układu, aby spełnić Państwa wymagania.Oferujemy wskazówki dotyczące rozwiązywania problemów w przypadku jakichkolwiek problemów, które mogą wystąpić podczas montażu lub pracy PCB podłoża ICPonadto nasze usługi obejmują szczegółową dokumentację, FAQ i repozytorium wytycznych projektowych, które ułatwią bezproblemową integrację z aplikacjami.Nasze zaangażowanie w jakość i zadowolenie klientów jest naszym priorytetem, i staramy się zapewnić Ci wsparcie, którego potrzebujesz, aby osiągnąć sukces z naszymi produktami.
