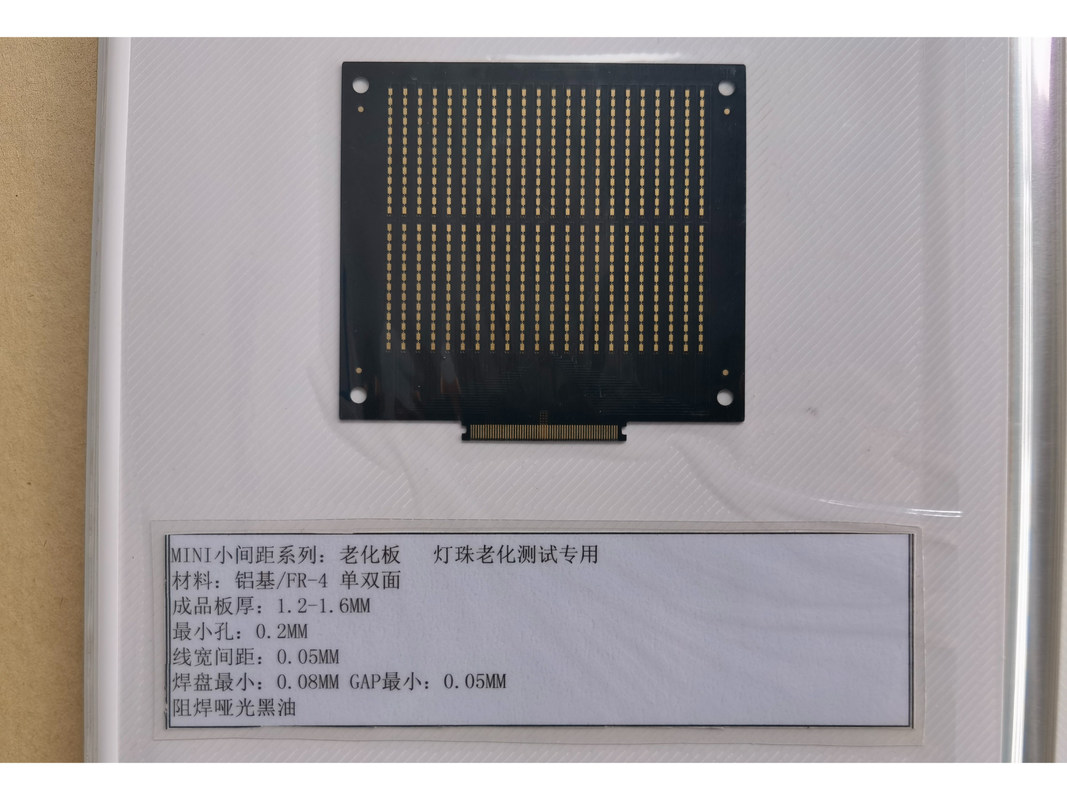

Wysokiej wydajności IC Substrat PCB Mat czarny Maska lutowa Elektroniczne komponenty

Opis produktu:

PCB podłoża IC stanowią kluczowy składnik w dziedzinie zaawansowanej elektroniki, stanowiąc solidną podstawę dla platform procesorowych i zespołów chipów komputerowych.Te PCB z podłoża obwodu zintegrowanego są specjalnie zaprojektowane w celu spełnienia rygorystycznych wymagań urządzeń elektronicznych o wysokiej wydajności, zapewniając niezawodność i wydajność niezbędne dla współczesnych zaawansowanych zadań komputerowych.

Zbudowane z wysokiej jakości materiałów ceramicznych, te PCB z podłoża IC oferują wyjątkową stabilność termiczną i izolację elektryczną.znany z doskonałych osiągów wysokiej częstotliwości i niskich strat dielektrycznych, czyni te PCB idealnie nadającymi się do platformy procesorów PCB, które wymagają szybkiej transmisji sygnału.Wykorzystanie ceramiki przyczynia się również do trwałości i długowieczności płyt podłoża układów komputerowych, co czyni je preferowanym wyborem dla zastosowań wymagających wyższej wytrzymałości mechanicznej i odporności na wstrząsy cieplne.

Jedną z najważniejszych cech tych PCB z podłożem obwodu zintegrowanego jest ich minimalna odległość śladów 0,1 mm. Ta drobna odległość śladów umożliwia tworzenie bardziej skomplikowanych konstrukcji obwodu,umożliwiające większą liczbę połączeń w kompaktowym obszarzeZwiększona gęstość obwodów jest niezbędna dla nowoczesnych procesorów platformy PCB,które muszą pomieścić dużą liczbę tranzystorów i innych komponentów elektronicznych w celu dostarczenia mocy obliczeniowej oczekiwanej w obecnych i przyszłych aplikacjach komputerowych.

Mając grubość zaledwie 0,2 mm, te płytki PCB są niezwykle cienkie, co jest ważnym atrybutem dla nowoczesnej elektroniki, która wymaga szczupłych profili bez kompromitu w wydajności.Szczupłość tych panele podłoża chipów komputerowych przyczynia się do miniaturyzacji urządzeń elektronicznych, zapewniając producentom możliwość wytwarzania eleganckich, lekkich produktów, które nadal mają silny cios.

Zaprojektowane z konstrukcją dwuwarstwową, te PCB oferują zrównoważone podejście do złożoności i efektywności kosztowej.warstwy te są zdolne do obsługi funkcjonalności wymaganej przez zaawansowane układy scaloneDwuwarstwowa konstrukcja sprzyja również lepszemu rozpraszaniu ciepła, co ma kluczowe znaczenie dla utrzymania wydajności i stabilności platform procesorów.

W szybko rozwijającym się przemyśle, w którym czas wprowadzania do obrotu może być kluczowym czynnikiem, czas realizacji produkcji tych PCB z podłoża IC jest ustalony na efektywne 2 tygodnie.Ten szybki przejście zapewnia, że klienci mogą szybko przejść od projektowania do wdrożenia, aby dotrzymać kroku wymaganiom konkurencyjnego rynku elektroniki.ponieważ każdy PCB jest starannie wykonany, aby spełniać najwyższe standardy precyzji i wydajności.

Podsumowując, te płytki PCB są w czołówce w projektowaniu komponentów elektronicznych, oferując połączenie wysokiej jakości materiału, drobnego rozstawienia śladów, ultracienkiego profilu,i efektywne warstwy w celu zaspokojenia potrzeb zaawansowanych platform procesorów i technologii chipów komputerowychNiezależnie od tego, czy są one przeznaczone do użytku w elektronikach konsumenckich, zastosowaniach przemysłowych, czy najnowocześniejszym sprzęcie komputerowym,te PCB z podłożem obwodu zintegrowanego stanowią świadectwo ewolucji projektowania elektronicznego, dzięki czemu urządzenia stają się bardziej wydajne, kompaktowe i niezawodne niż kiedykolwiek wcześniej.

Charakterystyka:

• Nazwa produktu: PCB z podłoża IC
• Wykończenie powierzchniowe: ENIG (złote bezelektryczne zanurzenie niklu)
• Minimalna wielkość otworu: 0,2 mm
• Zgodne z wymogami Rohs: tak
• Minimalna odległość między śladami: 0,1 mm
• Gęstość: 0,2 mm
• Płyty obwodowe układów wbudowanych
• Płyty PCB z podłoża układu scalonego
• Płyty opakowaniowe półprzewodnikowe

Parametry techniczne:

Zastosowanie:

PCB podłoża IC, znane w przemyśle jako deski podłoża mikrochipów, są kluczowym elementem w produkcji nowoczesnej elektroniki.Płyty te są przeznaczone do obsługi i podłączenia układów scalonych (IC) lub chipów komputerowychSą one istotną częścią szerokiej gamy urządzeń elektronicznych, zapewniając stabilną i niezawodną platformę dla delikatnych komponentów układów.Okresy i scenariusze zastosowania produktów dla tych PCB podłoża IC są różne, od elektroniki użytkowej po zaawansowane systemy komputerowe.

W dziedzinie elektroniki użytkowej, PCB podłoża IC, lub panele podłoża układu komputerowego, są szeroko stosowane.O minimalnej szerokości śladu 0.1 mm, te PCB są w stanie spełnić wymagania wysokiej gęstości wymagane dla kompaktowych i wielofunkcyjnych urządzeń.,ułatwianie miniaturyzacji komponentów elektronicznych.

Specyfikacja masy miedzi 1 oz tych PCB Substrate IC zapewnia równowagę między grubością i przewodnictwem cieplnym,zapewnienie, że PCB może obsługiwać wymagania prądu elektrycznego urządzenia, jednocześnie skutecznie rozpraszając ciepłoZielony kolor maski lutowej nie tylko zapewnia rozpoznawalny i standaryzowany wygląd, ale także zapewnia warstwę ochronną obwodowi miedzianemu, chroniąc przed utlenianiem i zwarciami.

Profesjonalne i przemysłowe systemy obliczeniowe również polegają na wytrzymałości tych płyt podłoża mikrochipów.i urządzenia sieciowe wymagają PCB, które są zarówno niezawodne, jak i zgodne z rygorystycznymi normami branżowymi. Będąc zgodne z RoHS, te PCB IC Substrate spełniają niezbędne przepisy dotyczące środowiska, zapewniając, że w ich produkcji nie są używane niebezpieczne substancje,które jest coraz ważniejsze dla firm koncentrujących się na zrównoważonym rozwoju.

W przemyśle medycznym i lotniczym, gdzie precyzja i niezawodność są najważniejsze, jakość PCB podłoża IC odgrywa kluczową rolę.systemy sterowania lotem, i łączności satelitarnej wszystkie korzystają z precyzyjnej produkcji tych PCB.producenci mogą szybko uzyskać niezbędne PCB podłoża IC, aby utrzymać harmonogram produkcji na dobrej drodze i utrzymać przewagę konkurencyjną na rynku.

Podsumowując, PCB podłoża IC są niezbędne w dzisiejszym krajobrazie elektroniki.infrastruktura komputerowaAtrybuty produktu, takie jak minimalna szerokość śladu, waga miedzi, kolor maski lutowej, zgodność z RoHS i efektywny czas realizacji,aby stał się idealnym wyborem dla producentów poszukujących wysokiej jakości panele podłoża do układów komputerowych dla ich innowacji elektronicznych nowej generacji.

Dostosowanie:

Nasze płytki PCB IC Substrate oferują najnowocześniejsze usługi personalizacji, aby sprostać wymaganiom zaawansowanych zespołów płyt chip.Zapewniając, że nawet najbardziej skomplikowane płyty podłoża mikrochipów są obsługiwane przezNasz czas realizacji jest wydajny, z czasem realizacji zaledwie 2 tygodnie od zamówienia do wysyłki.

Jakość jest najważniejsza w produkcji naszych płyt podłoża mikroczipu, dlatego oferujemy wykończenie powierzchniowe ENIG (Electroless Nickel Immersion Gold),zapewniając zarówno niezawodność, jak i wydajność potrzebną dla aplikacji wysokiej klasyNasze płytki PCB podłoża IC są dostępne w grubości 0,2 mm, odpowiednie do różnych zespołów płyt chip.

Aby jeszcze bardziej wspierać złożoność nowoczesnej elektroniki, proponujemy minimalną odległość śladów 0,1 mm,umożliwiając wysoką gęstość połączeń i lepszą wydajność elektryczną we wszystkich naszych płytach podłoża mikrochipów/Zaprojektuj swoje PCB z podłoża IC /z nami i doświadcz najwyższej precyzji i jakości.

Wsparcie i usługi:

Nasze PCB z podłożem IC są zaprojektowane tak, aby zapewnić wysoki poziom wydajności i niezawodności.oferujemy szeroki zakres wsparcia technicznego i usług dostosowanych do Państwa potrzebNasze wsparcie techniczne obejmuje szczegółową dokumentację produktu, rozbudowaną sekcję FAQ oraz przewodniki do rozwiązywania problemów, które obejmują najczęściej pojawiające się problemy i ich rozwiązania.Zapewniamy dostęp do naszego zespołu doświadczonych inżynierów, którzy mogą pomóc w rozważaniach projektowych, integracji produktów i optymalizacji wydajności.

Zobowiązujemy się zapewnić stałe usługi przez cały cykl życia PCB podłoża IC.Obejmuje to udostępnianie najnowszych osiągnięć technologicznych i ich zastosowanie w celu poprawy jakości produktówNasze usługi obejmują również sesje szkoleniowe dotyczące produktów, aby upewnić się, że Twój zespół jest wyposażony w wiedzę, aby skutecznie wykorzystać PCB podłoża IC.Zapewniamy usługi diagnostyczne, aby pomóc szybko zidentyfikować i rozwiązać wszelkie potencjalne problemy, minimalizując czas przestojów i utrzymując ciągłość działań.

Proszę pamiętać, że nasze wsparcie techniczne i usługi są dostępne w normalnych godzinach pracy.zalecamy skontaktowanie się z jednym z naszych specjalistówJesteśmy oddani zapewnieniu Państwa sukcesu z naszymi PCB podłoża IC i jesteśmy tutaj, aby pomóc Państwu na każdym kroku.
