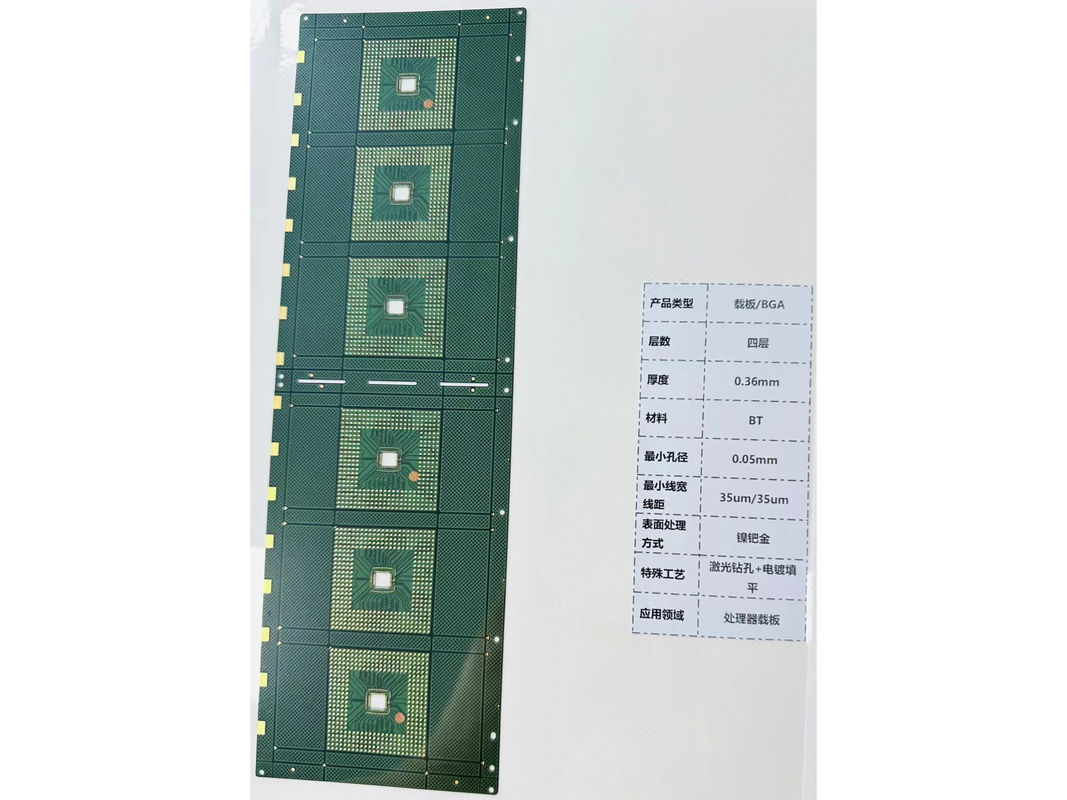

Zielony ENIG Wykończenie powierzchni Ceramic IC Substrate PCB podwójnie powłożona z śladami 0,1 mm

Opis produktu:

Pojawienie się nowoczesnej elektroniki opiera się na wyrafinowanych i niezawodnych układach.Jednymi z najważniejszych komponentów w dziedzinie produkcji urządzeń elektronicznych są PCB z podłożem obwodu zintegrowanegoPłyty drukowane dla układów scalonych tworzą podstawowe ramy, na których organizowane i połączone są komponenty mikroelektroniczne.Nasze PCB z podłożem IC stanowią szczyt techniki precyzyjnej, zaprojektowany w celu zaspokojenia wymagających potrzeb przemysłu mikroelektroniki.

Naszym flagowym produktem w tej kategorii jest starannie zaprojektowany 10mm X 10mm IC Substrate PCB, który jest świadectwem naszego zaangażowania w jakość i wydajność.Rozmiar tego PCB sprawia, że jest to idealny wybór dla szerokiej gamy zastosowań, w których przestrzeń jest na premii i wydajność jest najważniejszaPomimo kompaktowych wymiarów, ta płytka nie kompromituje funkcjonalności ani niezawodności.

Jedną z najważniejszych cech naszych PCB z podłożem IC jest wykończenie powierzchni.osiągnęliśmy powierzchnię, która jest nie tylko gładka i płaska, ale także odporna na utlenianieWykończenie powierzchniowe zapewnia doskonałą łatwość spawania i doskonale pasuje do łączenia drutu aluminiowego, co jest powszechną praktyką w zastosowaniach z substratami IC. Wykończenie ENIG zapewnia również długą żywotność,który jest korzystny w przypadku dłuższego przechowywania przed użyciem.

Jeśli chodzi o czas realizacji, rozumiemy, że nasi klienci pracują w szybkim tempie, gdzie liczy się każda sekunda.z czasem realizacji zaledwie 2 tygodnie od zamówienia do dostawyTen szybki cykl produkcyjny zapewnia, że Twoje projekty będą kontynuowane bez poświęcania jakości lub wydajności płytek drukowanych.

W budowie tych PCB podłoża IC wykorzystujemy dwie warstwy obwodu mikroelektronicznego.To podwójne podejście zapewnia naszym klientom elastyczność w projektowaniu bardziej złożonych obwodów przy zachowaniu cienkiego profiluPowierzchnie te stanowią serce PCB, umożliwiając przesyłanie sygnałów i energii w całym urządzeniu przy minimalnej interferencji i optymalnej wydajności elektrycznej.

Rodzaj podłoża stosowany w naszych PCB podłoża IC jest sztywny, co zapewnia stabilną i trwałą platformę dla układów scalonych.Twardy podłoże jest znane ze swojej zdolności do utrzymania kształtu i kształtu w warunkach napięcia termicznego i ciśnienia mechanicznegoZapewnia to stabilną wydajność elektryczną przez cały okres użytkowania produktu, co ma kluczowe znaczenie dla zastosowań, w których niezawodność nie jest przedmiotem negocjacji.

Podsumowując, nasze płytki PCB są doskonałym wyborem dla profesjonalistów w dziedzinie mikroelektroniki.dwuwarstwowe możliwości mikroelektronicznych obwodów,W celu uzyskania odpowiednich wyników w zakresie badań naukowych i rozwoju lub produkcji seryjnej.Nasze płyty drukowane dla układów stacjonarnych są zaprojektowane w celu ułatwienia najnowszych innowacji elektronicznych.

Charakterystyka:

• Nazwa produktu: PCB z podłoża IC
• Rodzaj podłoża: sztywny
• Minimalna szerokość śladu: 0,1 mm
• Maska lutowa Kolor: zielony
• Warstwy: 2
• Maksymalna temperatura pracy: 150°C
• Słowo kluczowe: Elektroniczne połączenia obwodów
• Słowo kluczowe: Panele podłożowe chipów komputerowych
• Słowo kluczowe: PCB z podłoża układu scalonego

Parametry techniczne:

Zastosowanie:

PCB podłoża IC, o precyzyjnym rozmiarze 10 mm x 10 mm, są kluczowym elementem w dziedzinie elektroniki zaawansowanej technologicznie.Substraty te stanowią podstawową platformę dla szerokiej gamy zastosowańZgodność produktu z przepisami RoHS zapewnia, że spełnia najwyższe standardy bezpieczeństwa środowiskowego,w sprawie wyeliminowania stosowania substancji niebezpiecznych w komponentach elektronicznych.

Jednym z głównych zastosowań tych PCB podłoża IC jest w systemach wbudowanych płyt obwodowych.i wyrobów medycznychKompaktowy rozmiar tych podłoża sprawia, że są one idealnie odpowiednie do integracji w ciasnych przestrzeniach systemów wbudowanych, gdzie efektywne wykorzystanie przestrzeni ma zasadnicze znaczenie.Zdolność podłoża IC do wytrzymania maksymalnych temperatur roboczych do 150 °C zapewnia jego niezawodną pracę w środowiskach podatnych na znaczne wahania cieplne.

Ponadto, te podłoże są integralną częścią konstrukcji płyt podłożowych układów komputerowych.Przemysł wymaga podłoża, które może utrzymać integralność i łączność nawet w intensywnych warunkach eksploatacyjnych1 oz miedziana masa tych PCB zapewnia doskonałą przewodność elektryczną, zapewniając, że sygnały są przesyłane z minimalną stratą lub zakłócenia,który jest kluczowy dla utrzymania wysokiej prędkości wydajności nowoczesnych chipów komputerowych.

W świecie mikroelektroniki, gdzie precyzja i miniaturyzacja są kluczowe,niewielki odcisk podłoża 10 mm x 10 mm staje się niezbędnym atutemPłyty te muszą pomieścić gęstą konfigurację komponentów elektronicznych, przy jednoczesnym zachowaniu solidnej stabilności fizycznej i termicznej.te PCB zapewniają optymalną równowagę między złożonością a wielkością, umożliwiając złożone konstrukcje obwodów niezbędne do wyrafinowanych operacji mikroczipów.

Podsumowując, produkt IC Substrate PCBs jest niezbędnym elementem dla wielu scenariuszy, począwszy od codziennej elektroniki użytkowej po specjalistyczne zastosowania przemysłowe.odporność na wysokie temperatury, odpowiednia waga miedzi i konfiguracja podwójnej warstwy sprawiają, że jest to podstawa wyboru dla producentów, którzy chcą dostarczać wysokiej jakości, trwałe i ekologiczne produkty elektroniczne.

Dostosowanie:

Nasze PCB z podłożem zintegrowanego obwodu są zaprojektowane tak, by spełniać rygorystyczne wymagania nowoczesnej mikroelektroniki.te PCB są zdolne do utrzymania wysokich poziomów wydajności w trudnych warunkachWykończenie powierzchniowe to ENIG (Electroless Nickel Immersion Gold), zapewniające doskonałą przewodność i długowieczność płyt obwodowych systemów wbudowanych.

Nasze płytki PCB z podłożem IC zawierają 2 warstwy obwodu mikroelektronicznego, zapewniając kompaktową i wydajną platformę do złożonej integracji obwodu.utrzymujemy precyzję przy minimalnej szerokości śladu 0.1 mm, co pozwala na skomplikowane konstrukcje i lepszą wydajność elektryczną.

Aby zwiększyć trwałość i wydajność Twoich aplikacji, nasze PCB z podłoża IC są wyposażone w maskę lutowniczą w kolorze zielonym.To nie tylko zapewnia klasyczny wygląd, ale również zapewnia niezawodną ochronę dla delikatnych obwodów.

Wsparcie i usługi:

Nasze PCB z podłożem IC są wyposażone w kompleksowe wsparcie techniczne i usługi zaprojektowane w celu zapewnienia optymalnej wydajności i niezawodności produktu.Nasz dedykowany zespół ekspertów zapewnia pomoc w wyborze produktuOferujemy pomoc w rozwiązywaniu problemów, wskazówki dotyczące najlepszych praktyk w zakresie konserwacji,i porady dotyczące modernizacji i ulepszeń, aby utrzymać PCB w czołówce technologii.

Oprócz naszego wsparcia technicznego, świadczymy szereg usług, w tym szczegółową dokumentację, notatki aplikacyjne i materiały szkoleniowe, które pomogą Ci uzyskać jak najwięcej z naszych PCB podłoża IC.Nasze zaangażowanie w zadowolenie klientów oznacza, że stale udoskonalamy nasze usługi wsparcia, aby zapewnić najlepsze możliwe doświadczenie..

Proszę pamiętać, że nasze wsparcie techniczne i usługi są przeznaczone wyłącznie dla zapytań i problemów związanych z produktem.zachęcamy do kontaktu z odpowiednim wydziałem w naszej organizacji.
