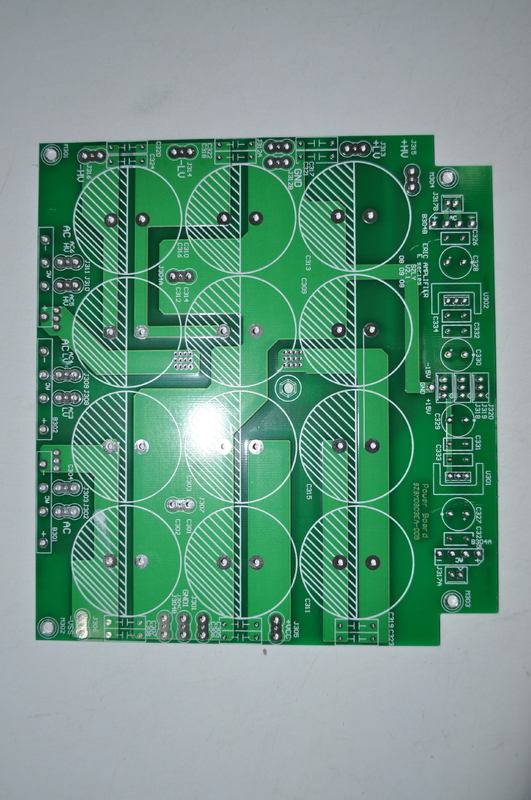

1oz Miedziana Dwustronna Płytka Drukowana z Powłoką OSP dla Wyników

Opis produktu:

PCB podwójny, znany również jako PCB podwójny lub PCB podwójny, jest rodzajem płyty obwodowej drukowanej, która posiada przewodzące warstwy miedzi zarówno na górnej, jak i dolnej stronie płyty.Projekt ten umożliwia zwiększoną złożoność trasy i większą gęstość komponentów w porównaniu z jednobocznymi płytami PCB.

Dostępny produkt z podwójnymi płytami PCB jest specjalnie zaprojektowany z wykończeniem powierzchniowym OSP (Organic Solderability Preservative),oferuje doskonałą łatwość spawania i ochronę trwałości ekspozycji na ślady miedziTa wykończenie powierzchniowe zwiększa niezawodność i trwałość płyt PCB, co czyni je odpowiednimi do różnych zastosowań elektronicznych.

Jedną z unikalnych cech tego PCB podwójnie stronnego jest jego specjalne wymaganie wolności od halogenów i włączenia kontroli impedancji.Atrybut wolny od halogenów zapewnia, że PCB są przyjazne dla środowiska i wolne od szkodliwych związków halogenówPonadto możliwość kontroli impedancji pozwala na precyzyjną kontrolę integralności sygnału i dopasowania impedancji,kluczowe dla szybkich i wrażliwych obwodów elektronicznych.

Jeśli chodzi o materiały, to PCB podwójnie stronne jest wykonane z FR4, szeroko stosowanego i wszechstronnego materiału podłoża w przemyśle PCB.wytrzymałość mechaniczna, i stabilność termiczna, co czyni go idealnym rozwiązaniem do różnych zastosowań elektronicznych wymagających niezawodności i wydajności.

Ten konkretny produkt PCB o podwójnej stronie posiada dwie warstwy, zapewniające równowagę między złożonością a opłacalnością.i linii sygnałowych przy jednoczesnym utrzymaniu zarządzalnych kosztów produkcji.

Ponadto PCB podwójnie stronne zawiera specjalną technologię kontroli impedancji o tolerancji ± 10%.takie jak opóźnienie i osłabienie rozprzestrzeniania sygnału, są precyzyjnie kontrolowane w ramach ścisłych tolerancji, spełniając wymagania zastosowań wysokiej częstotliwości i dużych prędkości.

Podsumowując, PCB podwójny z wykończeniem powierzchni OSP, wymóg specjalny wolny od halogenów/kontrola impedancji, materiał FR4, dwie warstwy,i technologia kontroli impedancji oferuje niezawodne i wydajne rozwiązanie dla szerokiej gamy projektów elektronicznychNiezależnie od tego, czy potrzebujesz podwójnej płyty PCB do sprzętu przemysłowego, elektroniki użytkowej, telekomunikacji, czy jakiejkolwiek innej aplikacji wymagającej kompaktowej i wydajnej płyty obwodnej,ten produkt został zaprojektowany tak, aby spełniać Twoje potrzeby z jakością i precyzją.

Charakterystyka:

• Nazwa produktu: PCB podwójnie stronne
• Inne usługi: projektowanie PCB/montaż PCB
• Wymóg specjalny: kontrolka wolna od halogenów/impedancja
• Liczba warstw: 2
• Min. Otwór do miedzi: 0,2 mm
• Przestrzeń przewodnika: 5 mil

Parametry techniczne:

Zastosowanie:

Opcje wykończenia powierzchni, w tym HASL, OSP, ENIG, Immersion Gold i wykończenia bez ołowiu zapewniają elastyczność w spełnianiu specyficznych wymagań projektu.2m PCB dwustronnych lub 1.5m PCB z dwustronnym układem, te PCB mogą być dostosowane do różnych zastosowań.

Jedną z kluczowych cech tych dwustronnych płyt PCB jest specjalna technologia kontroli impedancji o tolerancji ± 10%, co zapewnia integralność i niezawodność sygnału,co sprawia, że są one idealne do zastosowań o wysokiej częstotliwości, w których utrzymanie integralności sygnału ma kluczowe znaczenie.

Przyczyny i scenariusze zastosowania produktu:

1. Elektronika konsumenckia: PCB dwustronne są powszechnie stosowane w urządzeniach elektronicznych, takich jak smartfony, tablety i laptopy ze względu na ich kompaktowy rozmiar i wysoką niezawodność.

2. Automatyka przemysłowa: w systemach automatyki przemysłowej, PCB dwuskalowe odgrywają kluczową rolę w kontroli i monitorowaniu procesów, zapewniając sprawną pracę i wysoką wydajność.

3Przemysł motoryzacyjny: PCB dwustronne są niezbędnymi elementami nowoczesnych pojazdów, stosowanymi w różnych systemach, w tym w jednostkach sterujących silnikiem, systemach informacyjno-rozrywkowych i funkcjach bezpieczeństwa.

4Telekomunikacje: ze względu na rosnące zapotrzebowanie na szybkie przesyłanie danychDwustronne płytki PCB z kontrolą impedancji są szeroko stosowane w sprzęcie telekomunikacyjnym w celu zapewnienia niezawodnej transmisji sygnału.

5Urządzenia medyczne: W sprzęcie medycznym, w którym precyzja i niezawodność są najważniejsze, dwuwarstwowe PCB są stosowane w urządzeniach takich jak systemy monitorowania, sprzęt diagnostyczny i urządzenia obrazowania.

Ogólnie rzecz biorąc, PCB z dwustronnymi płytami z gotową grubością miedzi 35um, materiałami FR4 i specjalną technologią kontroli impedancji jest uniwersalnym rozwiązaniem dla szerokiego zakresu zastosowań,zapewnienie niezawodności, wydajności i elastyczności w projektowaniu.

Dostosowanie:

Usługi dostosowywania produktów do płyt drukowanych o dwóch stronach:

Inne usługi: projektowanie PCB/montaż PCB

Rodzaj: offline

Miedź: 1 oz

Odporny na lutowanie kolor: zielony

Technologia specjalna: standardowa

Wsparcie i usługi:

Nasze usługi wsparcia technicznego produktów i usług dla PCB dwustronnych obejmują:

- Pomoc specjalistyczna przy montażu i konfiguracji produktu

- Wytyczne dotyczące rozwiązywania problemów

- Kompleksowa dokumentacja produktu i podręczniki użytkownika

- Regularne aktualizacje oprogramowania i aktualizacje w celu zapewnienia optymalnej wydajności

- Dedykowany zespół obsługi klienta
