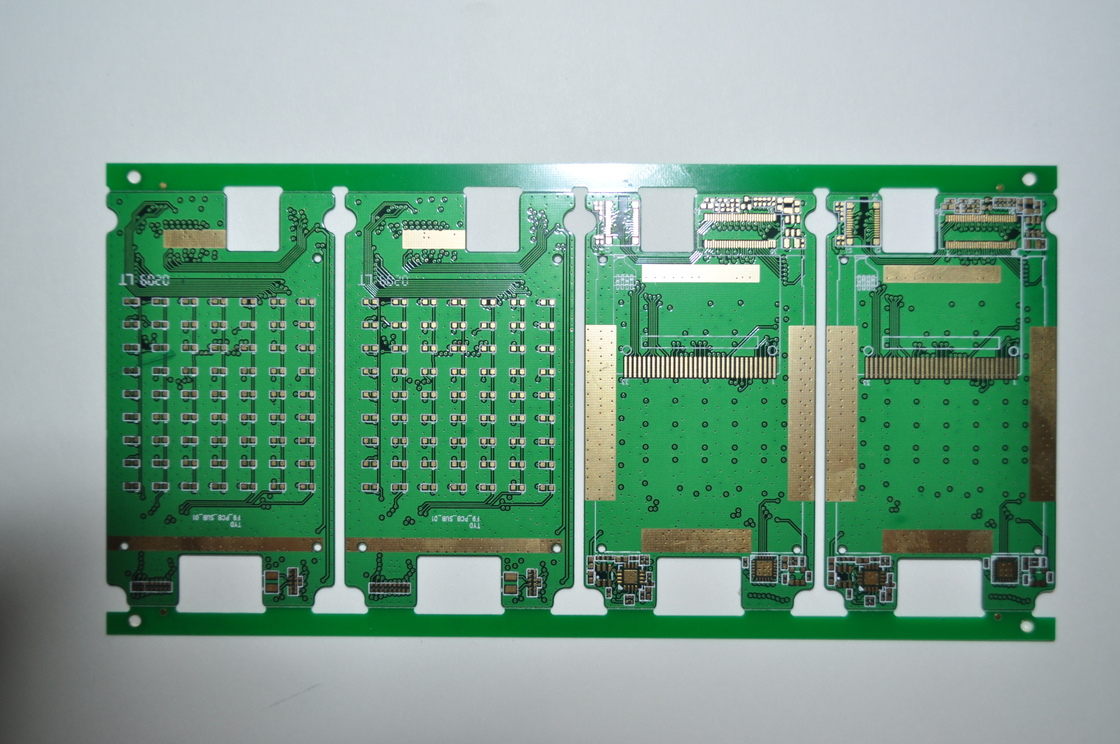

5 Mil Przewodnik Przestrzeni Dwustronnej PCB ze Standardową Technologią i Usługami Projektowania/Montażu PCB

Opis produktu:

Podwójne płytki PCB, znane również jako płyty obwodowe dwustronne lub płyty obwodowe podwójnej warstwy, to rodzaj płyty obwodowej drukowanej, która ma przewodzące ślady miedzi po obu stronach płyty.Ta konstrukcja pozwala na bardziej złożone obwody i większe opcje łączności w porównaniu z jednobocznymi płytami PCB.

Nasz 1,5 m podwójny produkt PCB jest dostarczany w kolorze zielony odporny na lutowanie, zapewniając atrakcyjne i standardowe wykończenie, które jest powszechnie stosowane w produkcji elektroniki.Zielony lutownik chroni miedź przed utlenianiem i innymi czynnikami środowiskowymi, zapewniając długowieczność i niezawodność PCB.

Nasze dwustronne płytki PCB o grubości miedzi 35um oferują doskonałą przewodność i trwałość do różnych zastosowań elektronicznych.Warstwa miedzi zapewnia niezbędne połączenia elektryczne między elementami i zapewnia stabilną wydajność w różnych warunkach pracy.

Minimalna odległość od dziury do miedzi wynosząca 0,2 mm na naszym podwójnym płytce PCB pozwala na precyzyjne wiercenie i umieszczanie komponentów, umożliwiając efektywne montaż i niezawodne punkty połączeń.Ta cecha ma kluczowe znaczenie dla utrzymania integralności sygnału i zapobiegania zwarciom w złożonych konstrukcjach obwodów.

Nasz podwójny PCB posiada również przewodnik o powierzchni 5 mil, zapewniając wystarczającą przestrzeń do ruchu śladów i tworzenia skomplikowanych układów.Optymalne rozstawienie przewodników zwiększa ogólną wydajność płyt PCB poprzez minimalizowanie zakłóceń sygnału i zapewnienie stałej przewodności elektrycznej w całej płytce.

Oprócz standardowych specyfikacji produktów oferujemy również usługi projektowania PCB i montażu PCB, aby spełnić Państwa specyficzne wymagania.Nasz doświadczony zespół może pomóc w dostosowaniu podwójnej konstrukcji PCB do potrzeb projektu i zapewnić kompleksowe rozwiązania montażowe dla kompletnego rozwiązania pod klucz.

Charakterystyka:

• Nazwa produktu: PCB podwójnie stronne
• Materiały: FR4
• Miedź wykończona: 35um
• Technologia specjalna: standardowa
• Wymóg specjalny: kontrolka wolna od halogenów/impedancja
• Rodzaj: offline

Parametry techniczne:

Zastosowanie:

Podwójne płytki PCB, znane również jako płyty Twin Layer PCB lub PCB podwójnie stronne, to rodzaj płyty obwodowej drukowanej, która ma przewodzące warstwy miedzi po obu stronach płyty.Ta konstrukcja umożliwia bardziej złożone obwody i większą gęstość komponentów w porównaniu z jednobocznymi PCBAtrybuty produktu PCB podwójnego boku sprawiają, że nadaje się do szerokiego zakresu zastosowań i scenariuszy.

Opcje wykończenia powierzchniowego, takie jak HASL (Hot Air Solder Leveling), OSP (Organic Solderability Preservative), ENIG (Electroless Nickel Immersion Gold), Immersion Gold,i bezłowiowe wykończenia zapewniają wszechstronność i kompatybilność z różnymi procesami montażuTo sprawia, że PCB z dwustronnym układem jest idealne do stosowania w produkcji elektroniki w różnych gałęziach przemysłu.

Kolor zielony, odporny na lutowanie, zapewnia nie tylko klasyczny i profesjonalny wygląd, ale także pomaga w identyfikacji komponentów i rejestracji maski lutowej podczas montażu.Wykończenie powierzchniowe OSP zwiększa łatwość spawania podkładek i zapewnia dobre przyczepienie się komponentów, dzięki czemu nadaje się do zastosowań, w których lutowanie jest krytycznym procesem.

Dzięki gotowej masie miedzi 35um PCB podwójnie stronne zapewnia równowagę między przewodnością a elastycznością, co sprawia, że nadaje się zarówno do zastosowań zasilania, jak i sygnału.Specjalne wymagania dotyczące wolności od halogenów i oferowania kontroli impedancji dodatkowo poszerzają scenariusze zastosowań podwójnych płyt PCB.

Niezależnie od tego, czy są one stosowane w elektronikach konsumenckich, systemach motoryzacyjnych, sprzęcie przemysłowym, czy urządzeniach telekomunikacyjnych,Dwukstronne płytki PCB z unikalnymi atrybutami mogą spełniać wymagające wymagania nowoczesnych projektów elektronicznychDwuwarstwowa konstrukcja pozwala na efektywne sterowanie śladami i sygnałami, co czyni ją preferowanym wyborem dla kompaktowych i wydajnych konstrukcji PCB.

Dostosowanie:

Usługi w zakresie dostosowywania produktów do podwójnych warstw płyt PCB:

Wymóg specjalny: kontrolka wolna od halogenów/impedancja

Powierzchnia: OSP

Specjalna technologia: kontrola impedancji; ±10%

Liczba warstw: 2

Rodzaj: offline

Wsparcie i usługi:

Nasz zespół ds. wsparcia technicznego produktu dla PCB dwustronnego jest dedykowany do udzielenia pomocy w przypadku wszelkich pytań technicznych lub problemów związanych z produktem.Nasz doświadczony zespół jest dostępny, aby pomóc rozwiązać problemy, oferują rozwiązania i zapewniają, że Twoje doświadczenie z naszym PCB podwójnym jest płynne i wydajne.

Oprócz wsparcia technicznego, oferujemy również szereg usług w celu zwiększenia użyteczności i wydajności naszych PCB podwójnych.konsultacje projektowe, oraz programy szkoleniowe, które pomogą maksymalnie wykorzystać potencjał produktu.
