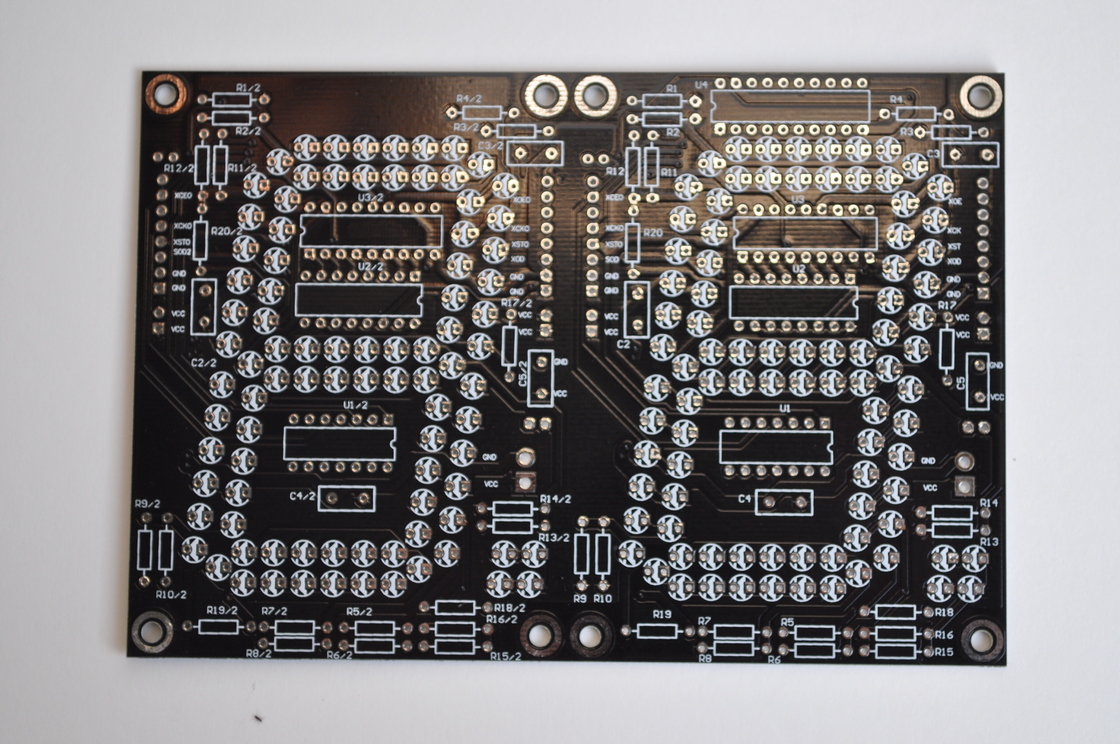

Standardowa technologia PCB podwójnej warstwy grubość deski 1,6 mm dla lepszych osiągów

Standardowa technologia PCB podwójnej warstwy grubość deski 1,6 mm dla lepszych osiągów

Skontaktuj się z nami
Poproś o wycenę
Szczegóły produktu
Type:
Offline
Min. Hole To Copper:
0.2mm
Special Requirement:
Halogen Free/impedance Control
Number Of Layers:
2
Solder Resist Color:
Green
Copper:
1oz
Conductor Space:
5 Mil
Boardthickness:
1.6mm
Warunki płatności i wysyłki
Opis produktu

Opis produktu:

Podwójne płyty krążkowe, znane również jako płyty krążkowe dwuwarstwowe lub płyty krążkowe dwuwarstwowe, są wszechstronnymi i niezawodnymi płytami obwodowymi, które są idealne do szerokiego zakresu zastosowań elektronicznych.Z opcją wykończenia powierzchni HASL, OSP, ENIG, Immersion Gold, lub bez ołowiu, to 1,5 m podwójny PCB oferuje doskonałą jakość i wydajność.

Jedną z kluczowych cech tej podwójnej płyty PCB jest jej specjalna technologia kontroli impedancji z tolerancją ± 10%.,co sprawia, że nadaje się do zastosowań wysokiej częstotliwości, w których integralność sygnału ma kluczowe znaczenie.

Kolejną specjalną technologią oferowaną w tym PCB z dwustronnymi płytami jest standardowa, co oznacza, że spełnia standardy branżowe w zakresie jakości i wydajności.Zapewnia to, że PCB jest produkowane przy użyciu najnowszej technologii i procesów, aby uzyskać niezawodne i wydajne wyniki.

Oprócz zaawansowanych funkcji technicznych, ten podwójny płytkowy płytkowy zawiera również opcję innych usług, takich jak projektowanie płytkowego płytkowego i montaż płytkowy.Zapewnia to klientom jednoosobowe rozwiązanie dla ich potrzeb PCB, od projektowania do montażu, oszczędzając czas i zapewniając płynny proces produkcji.

Powierzchnia tego podwójnego PCB to OSP, co oznacza Organic Soldability Preservatives. OSP jest ekonomicznym wykończeniem powierzchni, które zapewnia doskonałą spawalność i płaskość,o pojemności nieprzekraczającej 10 W.


Charakterystyka:

  • Nazwa produktu: PCB podwójnie stronne
  • Wymóg specjalny: kontrolka wolna od halogenów/impedancja
  • Powierzchnia: OSP
  • Specjalna technologia: kontrola impedancji; ± 10%
  • Min. Otwór do miedzi: 0,2 mm
  • Rodzaj: offline

Parametry techniczne:

Materiały FR4
Rodzaj W trybie offline
Kolor odporny na lutowanie Zielona
Wykończenie powierzchni HASL, OSP, ENIG, złoto zanurzające, wolne od ołowiu
Liczba warstw 2
Przestrzeń przewodnika 5 milionów
Miedź 1 oz
Powierzchnia OSP
Specjalny Technik Kontrola impedancji; ± 10%
Min. dziura do miedzi 0.2 mm

Zastosowanie:

Podwójne płytki PCB o powierzchni OSP są uniwersalne i szeroko stosowane w różnych zastosowaniach i scenariuszach produktów.Atrybuty bezhalogenowe i kontroli impedancji sprawiają, że są idealne dla wrażliwych urządzeń elektronicznych, w których wymagania te są kluczowe.

Jednym z kluczowych atrybutów produktu jest liczba warstw, przy czym te PCB podwójnie stronne oferują 2 warstwy.Ten projekt jest idealny dla zastosowań, które wymagają równowagi między złożonością i prostotą w układach.

Użycie 1 uncji miedzi w tych PCB zapewnia dobrą przewodność i niezawodność w różnych zastosowaniach elektronicznych.tworzenie tych PCB odpowiednich do elektroniki użytkowej, sprzęt przemysłowy i wiele innych.

Mając minimalną odległość od dziury do miedzi 0,2 mm, te podwójne płyty PCB są odpowiednie do skomplikowanych projektów, które wymagają precyzji w umieszczaniu i kierowaniu komponentów.

Przykłady i scenariusze zastosowania produktów dla tych PCB o dwóch stronach obejmują między innymi:

- PCB z nadmierną długością: PCB te nadają się do zastosowań, które wymagają dłuższych i bardziej złożonych konstrukcji obwodów, bez uszczerbku dla wydajności.

- PCB podwójnie pokryte: konstrukcja podwójnej warstwy tych PCB umożliwia zintegrowanie większej liczby komponentów, dzięki czemu nadają się do urządzeń wymagających większej gęstości obwodów.

- Dwuwarstwowe płytki PCB: Dwuwarstwowa konstrukcja zapewnia elastyczność w zakresie trasowania i umieszczania komponentów, co sprawia, że te płyty PCB nadają się do szerokiego zakresu urządzeń elektronicznych.

Ogólnie rzecz biorąc, podwójne PCB z powierzchnią OSP, bez halogenów / kontrolowanie impedancji, 2 warstwy, 1 uncja miedzi i 0.Minimalna odległość od otworu do miedzi 2 mm jest niezawodnym wyborem dla różnych zastosowań elektronicznych wymagających precyzji, niezawodność i wydajność.


Dostosowanie:

Usługi dostosowywania produktów dla dodatkowo długich PCB dwustronnych, PCB dwustronnych i płytek drukowanych dwustronnych:

Rodzaj: offline

Materiały: FR4

Liczba warstw: 2

Odporny na lutowanie kolor: zielony

Min. Otwór do miedzi: 0,2 mm


Wsparcie i usługi:

Nasze wsparcie techniczne produktów i usługi dla PCB o dwóch stronach obejmują:

- Pomoc w montażu i konfiguracji produktu

- Wskazówki dotyczące rozwiązywania problemów w przypadku wszelkich problemów technicznych

- Porady dotyczące konserwacji produktów i najlepsze praktyki

- zasoby szkoleniowe w zakresie skutecznego wykorzystania PCB o dwóch stronach

- Wsparcie gwarancyjne i usługi naprawcze w przypadku wad
