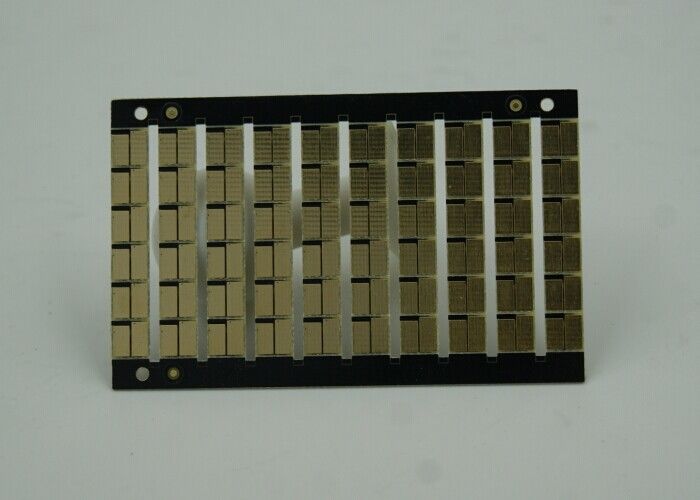

100% E-test Dwustronna tablica z białym jedwabnikiem

Opis produktu:

1,2 m PCB podwójnie stronne jest zaawansowanym rozwiązaniem technicznym dla elektroniki, która wymaga solidnych, niezawodnych i wydajnych obwodów.Ta wysokiej wydajności, dwustronna tablica drukowana oferuje znaczącą przewagę w wielowarstwowych konstrukcjach, zapewniając platformę dla złożonych obwodów przy zachowaniu kompaktowego współczynnika kształtu.zapewnienie trwałości i solidnej podstawy do różnych zastosowań.

Konstruowana z wysokiej jakości surowca FR-4, tablica jest zaprojektowana tak, aby wytrzymać naprężenia cyklu termicznego i sił mechanicznych.znany z doskonałej odporności na płomień, izolacji elektrycznej i wytrzymałości mechanicznej, co czyni go idealnym wyborem dla elektroniki użytkowej, motoryzacji, lotnictwa i przemysłu.

Przestrzeń przewodników jest kluczowym aspektem projektowania płyt PCB, a ten produkt może pochwalić się cienką przestrzenią przewodników zaledwie 3 mil. To ciasne rozstawienie pozwala na większą gęstość śladów,umożliwiające bardziej złożone konstrukcje obwodów bez naruszania integralności sygnałuJest to niezbędna cecha nowoczesnej elektroniki, która wymaga wyrafinowanych obwodów w ograniczonej przestrzeni.

Dzięki dostępnym różnym wykończeniom powierzchni, w tym HASL, ENIG, Immersion Tin, Immersion Silver, Gold Finger i OSP, płyta może być dostosowana do spełnienia specyficznych potrzeb aplikacji.Każde wykończenie oferuje wyjątkowe korzyści: HASL jest opłacalny i zapewnia dobrą łatwość spawania, ENIG oferuje doskonałą płaskość powierzchni i jest wolny od ołowiu, Immersion Tin jest idealny dla elementów o cienkiej smole,Srebro zanurzone zapewnia dobrą spawalność i płaską powierzchnię, Gold Finger jest idealny do obszarów o wysokim zużyciu, a OSP jest wolną od ołowiu, przyjazną dla środowiska opcją z płaską powierzchnią, odpowiednią dla elementów o drobnym szczycie.

Proces silkscreen, dostępny w kolorze białym, czarnym i żółtym, dodaje do płyty PCB wyraźne, czytelne oznakowania, ułatwiające montaż i rozwiązywanie problemów.identyfikatory komponentów, punktów testowych i innych istotnych informacji, które mogą znacząco ułatwić integrację płyty z produktami końcowymi i utrzymanie przez cały okres jej użytkowania.

Wykorzystując koncepcję płyty obwodowej dwustronnej, produkt ten podwaja dostępne nieruchomości dla obwodów w porównaniu z płytami jednobocznymi.Dzięki temu jest doskonałym wyborem dla skomplikowanych układów, gdzie przestrzeń jest bardzo niska., ale pełna złożoność płyty wielowarstwowej nie jest konieczna.umożliwiając bardziej kompleksowe i skomplikowane ścieżki, które mogą poprawić ogólną wydajność zarządu.

Podsumowując, 1,2 m PCB podwójnie stronne oferuje połączenie trwałości, konstrukcji obwodów o wysokiej gęstości i wszechstronnych opcji wykończenia.grubość 6 mm i materiał FR-4 stanowią solidną podstawę dla szerokiego zakresu zastosowań elektronicznych, a wybór kolorów i wykończeń powierzchni pozwala na dostosowanie do specyficznych wymagań produkcyjnych.lub zaawansowanych technologicznie urządzeń przemysłowych, ta dwustronna płytka obwodowa stanowi niezawodne i wydajne rozwiązanie nowoczesnych wyzwań związanych z projektowaniem elektroniki.

Charakterystyka:

• Nazwa produktu: PCB podwójny
• Znane również jako: PCB podwójnej warstwy, PCB podwójnej warstwy
• Opcje wysyłki: DHL, UPS, EMS, TNT, FedEx, ekspresowy kurier, transport morski
• Kolory: biały, czarny, żółty
• Odporny na lutowanie kolor: zielony
• Powierzchniowa obróbka: złoto zanurzające
• grubość PCB: 1,6 mm
• Zmiany wielkości: 1,2 m PCB dwustronne

Parametry techniczne:

Zastosowanie:

Podwójne płytki PCB, znane również jako płyty obwodowe dwustronne lub podwójne płyty PCB, są kluczowym elementem w nowoczesnym przemyśle elektronicznym, oferującym wszechstronność i wydajność w różnych zastosowaniach.Z minimalną średnicą otworu (Min Hole Dia) 0,075 mm, ten PCB zapewnia wysoką precyzję dla skomplikowanych konstrukcji obwodu,co sprawia, że nadaje się do zbiorów elektronicznych o wysokiej gęstości, w których przestrzeń jest bardzo ograniczonaFunkcja 100% E-test gwarantuje, że każdy PCB o dwóch stronach przeszedł rygorystyczne testy elektryczne w celu zapewnienia funkcjonalności i niezawodności.który jest krytyczny w aplikacjach, w których niepowodzenie nie jest opcją.

Ten PCB podwójnej warstwy jest dostępny w różnych kolorach maski lutowniczej, takich jak zielona, niebieska i żółta, zapewniając opcje różnicowania wizualnego i preferencji estetycznych w projektowaniu produktu.Wykorzystanie FR-4 jako surowca oznacza, że PCB ma solidną wytrzymałość mechaniczną, doskonała odporność cieplna i właściwości izolacyjne, co czyni go standardowym wyborem w przemyśle elektronicznym.Ta dwustronna płyta zawiera zrównoważony kompromis między trwałością i elastycznością., umożliwiając w ten sposób zastosowanie szerokiej gamy urządzeń mechanicznych i obudowy.

W dziedzinie elektroniki użytkowej, są one często znajdowane w urządzeniach takich jak smartfony, aparaty fotograficzne i laptopy,w przypadku gdy oszczędność miejsca jest kluczowa, nie naruszając funkcjonalnościW warunkach przemysłowych płyty te stanowią integralną część obsługi maszyn i systemów sterowania wymagających złożonych obwodów w kompaktowych przestrzeniach.Przemysł medyczny korzysta z precyzji i niezawodności PCB dwustronnych w urządzeniach medycznych do obrazowania, urządzeń diagnostycznych i systemów monitorowania pacjentów.gdzie wymagane są normy trwałości i wysokiej wydajności materiału FR-4.

Ponadto wszechstronność płyt dwustronnych rozciąga się na sektory lotnicze i obronne, gdzie są wykorzystywane w systemach łączności, elektronicznych przeciwdziałaniach,i kontroli krytycznych dla misjiW dziedzinie energii odnawialnejDwuwarstwowe płytki PCB są stosowane w falownikach mocy i systemach sterowania panelami słonecznymi i turbinami wiatrowymi, gdzie muszą wytrzymać trudne warunki środowiskowe przy zachowaniu właściwości.

Podsumowując, produkt z podwójnymi płytami PCB, z jego precyzyjnymi cechami i solidnym materiałem, jest niezbędnym elementem w każdej aplikacji elektronicznej, w której niezawodność, precyzja,i efektywność przestrzeni są najważniejszeJego zastosowanie w różnych gałęziach przemysłu podkreśla jego adaptacyjność i kluczową rolę, jaką odgrywa w rozwoju technologii.

Dostosowanie:

Nasz produkt Dwustronny PCB oferuje szereg usług dostosowania, aby spełnić specyficzne wymagania projektu.można określić niezbędną grubość dla Two Two Two Layer PCB w celu zapewnienia optymalnej funkcjonalnościUżywamy wysokiej jakości Fr-4 jako surowca dla zwiększonej trwałości i wydajności.

Dla wyrafinowanego wykończenia, nasza obróbka powierzchniowa obejmuje Immersion Gold, zapewniając niezawodną powierzchnię do lutowania komponentów i długoterminowej stabilności.Możesz wybrać spośród różnych kolorów jedwabnika, w tym klasyczny biały, elegancki czarny lub żywy żółty, aby dopasować estetykę projektu lub systemy kodowania.

Nasze dwuoboczne płyty PCB o długości 1,2 m są dostosowane do projektów wymagających większej skali i precyzji, zapewniając, że Twoje podwójne płyty PCB zapewniają zarówno jakość, jak i rozmiar.Zaufaj nam, że zapewniamy solidne i precyzyjne.2m dwustronne rozwiązanie PCB dla potrzeb elektronicznych.

Wsparcie i usługi:

Nasz produkt PCB z dwustronnymi płytami jest wyposażony w kompleksowe wsparcie techniczne i usługi zaprojektowane w celu zapewnienia Państwu pomocy niezbędnej do zapewnienia sukcesu projektu.

Wytyczne dotyczące produktu- Porady eksperckie dotyczące wyboru odpowiedniego PCB podwójnie stronnego dla Twojej aplikacji, w tym rozważania dotyczące materiału, grubości i szerokości śladu, aby spełnić wymagania obwodów.

Przegląd projektu- Dokładna analiza projektu PCB przed produkcją w celu zidentyfikowania potencjalnych problemów, które mogłyby wpłynąć na wydajność PCB, możliwość produkcji lub wydajność.

Wsparcie produkcyjne- Wytyczne dotyczące najlepszych praktyk montażu PCB, w tym technik lutowania, umieszczania komponentów i zarządzania cieplnym w celu zapewnienia niezawodności i długowieczności produktu.

Pomoc w rozwiązywaniu problemów- Pomoc w diagnozowaniu i rozwiązywaniu wszelkich problemów, które mogą wystąpić podczas użytkowania naszych PCB podwójnych stron, od problemów elektrycznych po fizyczne wady płyt.

Dokumentacja techniczna- Dostęp do szczegółowej dokumentacji obejmującej specyfikacje, instrukcje obsługi i wytyczne konserwacyjne dla naszych PCB.

Zapewnienie jakości- Nasze zaangażowanie w jakość oznacza, że stoimy za naszymi PCB z podwójnymi stronami z rygorystycznymi testami i inspekcjami, aby zagwarantować, że spełniają najwyższe standardy wydajności i niezawodności.

Jeśli potrzebujesz wsparcia poza tymi usługami, nasz zespół ekspertów jest gotowy zapewnić pomoc dostosowaną do Twoich potrzeb.Jesteśmy zaangażowani w zapewnienie zadowolenia i sukcesu projektu z naszym produktem PCB podwójnej strony.
