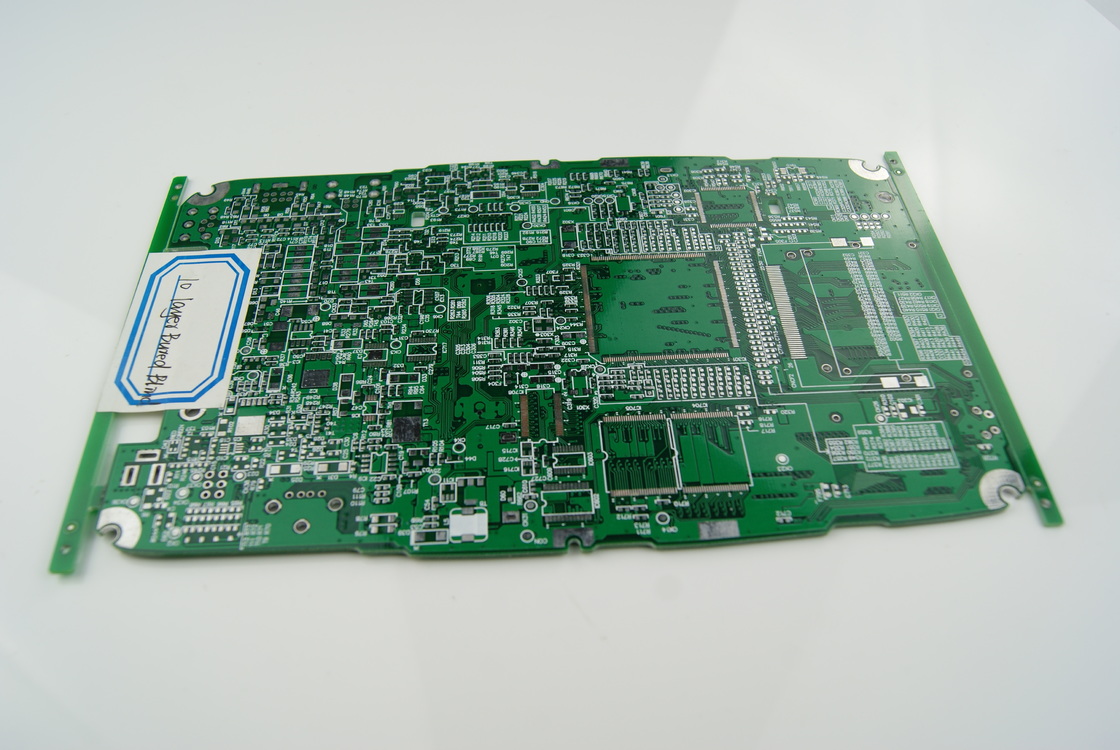

Płyty PCB wielowarstwowe to złożony komponent stosowany w różnych zastosowaniach elektronicznych, które wymagają złożonych obwodów i połączeń o wysokiej gęstości.Ta specjalna wielowarstwowa płyta obwodna została zaprojektowana z precyzją i doświadczeniem, aby spełnić wymagania nowoczesnych urządzeń elektronicznych.
Dzięki liczbie 6 warstw, ta wielowarstwowa płytka PCB oferuje solidną i niezawodną platformę dla skomplikowanych konstrukcji obwodu.co czyni go idealnym dla zaawansowanych systemów elektronicznych.
Jeśli chodzi o montaż, ta tablica PCB wielowarstwowa obsługuje zarówno technologię powierzchniowego montażu (SMT), jak i metody montażu przez otwór.Ta elastyczność w opcjach montażu zapewnia kompatybilność z szerokim zakresem komponentów i procesów montażu, co czyni go wszechstronnym dla różnych wymagań projektowych.
Czas realizacji produkcji tej płyty wielowarstwowej wynosi 5-7 dni roboczych, zapewniając szybkie realizację projektów.Dzięki temu efektywnemu harmonogramowi realizacji można dotrzymać ograniczonych terminów i dotrzymać harmonogramu realizacji projektu.
W odniesieniu do wykończenia powierzchni, ta wielowarstwowa płytka PCB wyposażona jest w HASL (Hot Air Solder Leveling), popularne i ekonomiczne wykończenie, które zapewnia dobrą łatwość spawania i ochronę śladów miedzi.Wykończenie HASL zapewnia niezawodną powierzchnię do montażu i lutowania komponentów, zwiększając ogólną trwałość PCB.
Mówiąc o miedzi, to wielowarstwowe płytki PCB zawierają opcje grubości miedzi, w tym 1 uncji i 2 uncji.czy to dla zastosowań energetycznych, które wymagają większej pojemności prądu lub dla projektów, które wymagają drobniejszych śladów i rozstawienia.
Podsumowując, ta płytka PCB Multilayer oferuje kompleksowe rozwiązanie dla wymagających projektów elektronicznych, które wymagają zaawansowanych obwodów i niezawodnej wydajności.Wsparcie do montażu SMT i Through-hole, szybki czas realizacji, wykończenie powierzchni HASL i opcje grubości miedzi, to PCB wielowarstwowe jest wszechstronnym i wysokiej jakości wyborem dla szerokiego zakresu zastosowań.
Czas realizacji | 5-7 dni roboczych |
Min. ślady/kosmos | 4 ml/4 ml |
Liczba warstw | 5 |
Technologia montażu powierzchniowego | - Tak, proszę. |
Gęstość miedzi | 1 oz 2 oz |
Rodzaj zespołu | SMT, przez otwór |
Maska lutowa | Zielona |
Cechy | 100% E-test |
Maska lutowa | Zielona |
Kolor maski lutowej | Zielona |
Wielowarstwowa płytka drukowana, znana również jako wielowarstwowe płytki PCB, jest wszechstronnym i wydajnym komponentem elektronicznym, który znajduje zastosowanie w szerokim zakresie branż i scenariuszy.Z atrybutami takich jak minimalny ślad / przestrzeń 4ml / 4ml, wykończenie powierzchniowe HASL, zielona soldermask, standard PCB IPC-A-610 D i opcje grubości miedzi 1 oz lub 2 oz, 16-warstwowe PCB oferują wyjątkową funkcjonalność i niezawodność.
Przyczyny i scenariusze zastosowania produktu:
1Telekomunikacje: wielowarstwowe płyty PCB są szeroko stosowane w przemyśle telekomunikacyjnym do różnych zastosowań, takich jak stacje bazowe, sprzęt sieciowy,i systemów łączności satelitarnejWysoka gęstość połączeń i integralność sygnału zapewniane przez 16-warstwowe PCB sprawiają, że są one idealne do zapewnienia niezawodnych sieci komunikacyjnych.
2Automatyzacja przemysłowa: W systemach automatyzacji przemysłowej wielowarstwowe płyty obwodowe odgrywają kluczową rolę w kontroli i monitorowaniu złożonych maszyn i procesów.Ich zdolność do szybkiego przesyłania danych i dystrybucji energii sprawia, że nadają się do zastosowań w systemach sterowania przemysłowego, robotyki i PLC.
3Urządzenia medyczne: PCB wielowarstwowe są niezbędnymi komponentami w zaawansowanych urządzeniach medycznych, takich jak maszyny MRI, systemy monitorowania pacjentów i sprzęt diagnostyczny.Dokładność i stabilność oferowane przez 16-warstwowe PCB są niezbędne do zapewnienia dokładności i bezpieczeństwa procedur medycznych.
4. Lotnictwo kosmiczne i obrona: Sektor lotnictwa kosmicznego i obrony polega na wielowarstwowych płytach PCB do zastosowań od elektroniki lotniczej i systemów nawigacyjnych po sterowanie rakietami i technologię radarową.Trwałość, właściwości termiczne i wysoka niezawodność wielowarstwowych płyt PCB sprawiają, że są one odpowiednie do ekstremalnych warunków środowiskowych.
5Elektronika użytkowa: Od smartfonów i laptopów po urządzenia domowe i urządzenia noszone, PCB wielowarstwowe są integralną częścią funkcjonowania nowoczesnej elektroniki użytkowej.efektywne zarządzanie energią, a integralność sygnału 16-warstwowych PCB przyczynia się do wydajności i długowieczności urządzeń elektronicznych.
Usługi dostosowywania produktów do płyt PCB wielowarstwowych:
Atrybuty:
- Grubość deski: 1,6 mm
- Czas realizacji: 5-7 dni roboczych
- Rdzeń: Rdzeń FR4
- Rodzaj montażu: SMT, Through-hole
- Standard PCB: IPC-A-610 D
Produkt Multilayer PCB Board oferuje kompleksowe wsparcie techniczne produktu i usługi w celu zapewnienia optymalnej wydajności i zadowolenia klientów.Nasz zespół ekspertów jest oddany pomocy w każdym technicznym zapytaniu, rozwiązywanie problemów i udzielanie wskazówek dotyczących stosowania produktu.
