Wielowarstwowa płyta PCB to zaawansowany komponent elektroniczny, który oferuje zaawansowaną funkcjonalność dla szerokiego zakresu zastosowań. Z łączną liczbą 18 warstw, ta płytka PCB zapewnia ulepszoną łączność i możliwości wydajności, co czyni ją idealną dla złożonych urządzeń elektronicznych.
Zaprojektowana z precyzją i wiedzą ekspercką, wielowarstwowa płyta PCB zapewnia niezawodne i wydajne działanie, spełniając najwyższe standardy branżowe. Płytka charakteryzuje się kolorem maski lutowniczej zielonym, co nie tylko zapewnia profesjonalny wygląd, ale także pomaga chronić płytkę PCB przed czynnikami środowiskowymi i potencjalnymi uszkodzeniami.
Przy grubości płytki 1,6 mm, wielowarstwowa płyta PCB zapewnia równowagę między trwałością a elastycznością, umożliwiając bezproblemową integrację z różnymi systemami elektronicznymi. Ta grubość zapewnia stabilność i wytrzymałość, co jest kluczowe dla niezawodnego działania płytki PCB w wymagających środowiskach.
Zgodna ze standardem IPC-A-610 D, wielowarstwowa płyta PCB gwarantuje jakość i spójność w procesach produkcji i montażu. Standard ten poświadcza, że płytka PCB spełnia rygorystyczne kryteria dotyczące wydajności, niezawodności i bezpieczeństwa, zapewniając optymalną funkcjonalność dla użytkownika końcowego.
Posiadając minimalną ścieżkę/przestrzeń 4mil/4mil, wielowarstwowa płyta PCB oferuje precyzyjne możliwości routingu i odstępów, umożliwiając skomplikowane projekty obwodów i układy o dużej gęstości. Ten poziom szczegółowości zapewnia wydajną transmisję sygnału i minimalizuje zakłócenia, zwiększając ogólną wydajność urządzenia elektronicznego.
Z czasem realizacji wynoszącym 5-7 dni roboczych, wielowarstwowa płyta PCB zapewnia szybki czas realizacji produkcji i dostawy, spełniając napięte terminy projektów i zapewniając terminowe ukończenie montażu elektronicznego. Ten krótki czas realizacji pozwala na szybkie prototypowanie i zwiększenie produkcji, wspierając zwinne procesy rozwoju.
Podsumowując, wielowarstwowa płyta PCB to najnowocześniejszy komponent elektroniczny, który zapewnia wyjątkową wydajność i niezawodność. Z 18 warstwami, zielonym kolorem maski lutowniczej, grubością 1,6 mm, zgodnością ze standardem IPC-A-610 D i minimalną ścieżką/przestrzenią 4mil/4mil, ta płytka PCB oferuje zaawansowane funkcje dla złożonych zastosowań elektronicznych. Krótki czas realizacji wynoszący 5-7 dni roboczych dodatkowo zwiększa jej atrakcyjność, czyniąc ją najlepszym wyborem dla inżynierów i producentów poszukujących wysokiej jakości rozwiązań PCB.
Typ montażu | SMT, Thru-hole |
Funkcja | 100% test E |
Maska lutownicza | Zielona |
Wykończenie powierzchni | HASL |
Grubość płytki | 1,6 mm |
Maska lutownicza | Zielona |
Rdzeń | Rdzeń FR4 |
Technologia montażu powierzchniowego | Tak |
Min. ścieżka/przestrzeń | 4mil/4mil |
Czas realizacji | 5-7 dni roboczych |
Jeśli chodzi o wysokowydajne zastosowania elektroniczne, 18-warstwowe płytki PCB odgrywają kluczową rolę w zapewnianiu wydajnych i niezawodnych wyników. Wielowarstwowa płyta PCB, dzięki zaawansowanej konstrukcji i budowie, jest idealna do szerokiego zakresu zastosowań i scenariuszy.
Jednym z kluczowych atrybutów tej wielowarstwowej płytki drukowanej jest jej wykończenie powierzchni przy użyciu technologii HASL. Zapewnia to doskonałą lutowność i ochronę obwodów, co czyni ją odpowiednią do zastosowań, w których niezawodność jest najważniejsza.
Dzięki grubości płytki 1,6 mm, ta płytka PCB oferuje równowagę między trwałością a elastycznością, dzięki czemu jest wszechstronna w różnych środowiskach i zastosowaniach. Funkcja 100% testu E dodatkowo zwiększa proces kontroli jakości, zapewniając, że każda płytka spełnia najwyższe standardy wydajności i niezawodności.
Min. ścieżka/przestrzeń 4mil/4mil pozwala na skomplikowane projekty obwodów i ścisłe rozmieszczenie komponentów, co czyni ją idealną do zastosowań o dużej gęstości, gdzie przestrzeń jest ograniczona. Ta funkcja umożliwia stosowanie wielowarstwowej płyty PCB w zaawansowanej elektronice, takiej jak urządzenia medyczne, systemy lotnicze i sprzęt komunikacyjny.
Ponadto, czas realizacji wynoszący 5-7 dni roboczych sprawia, że ta wielowarstwowa płyta PCB jest praktycznym wyborem dla projektów z napiętymi terminami lub wymaganiami szybkiego czasu realizacji. Niezależnie od tego, czy chodzi o prototypowanie nowych produktów elektronicznych, czy masową produkcję najnowocześniejszych technologii, ta płytka PCB może sprostać wymaganiom różnych branż.
Podsumowując, wielowarstwowa płyta PCB z 18 warstwami jest wszechstronnym i niezawodnym rozwiązaniem dla szerokiego zakresu zastosowań i scenariuszy. Jej zaawansowane funkcje, w tym wykończenie powierzchni HASL, grubość płytki 1,6 mm, 100% test E i min. ścieżka/przestrzeń 4mil/4mil, sprawiają, że jest to doskonały wybór dla wymagających zastosowań elektronicznych, które wymagają precyzji, wydajności i efektywności.
Usługi personalizacji produktów dla wielowarstwowej płytki drukowanej
Wykończenie powierzchni: HASL
Czas realizacji: 5-7 dni roboczych
Min. ścieżka/przestrzeń: 4mil/4mil
Grubość miedzi: 1oz 2oz

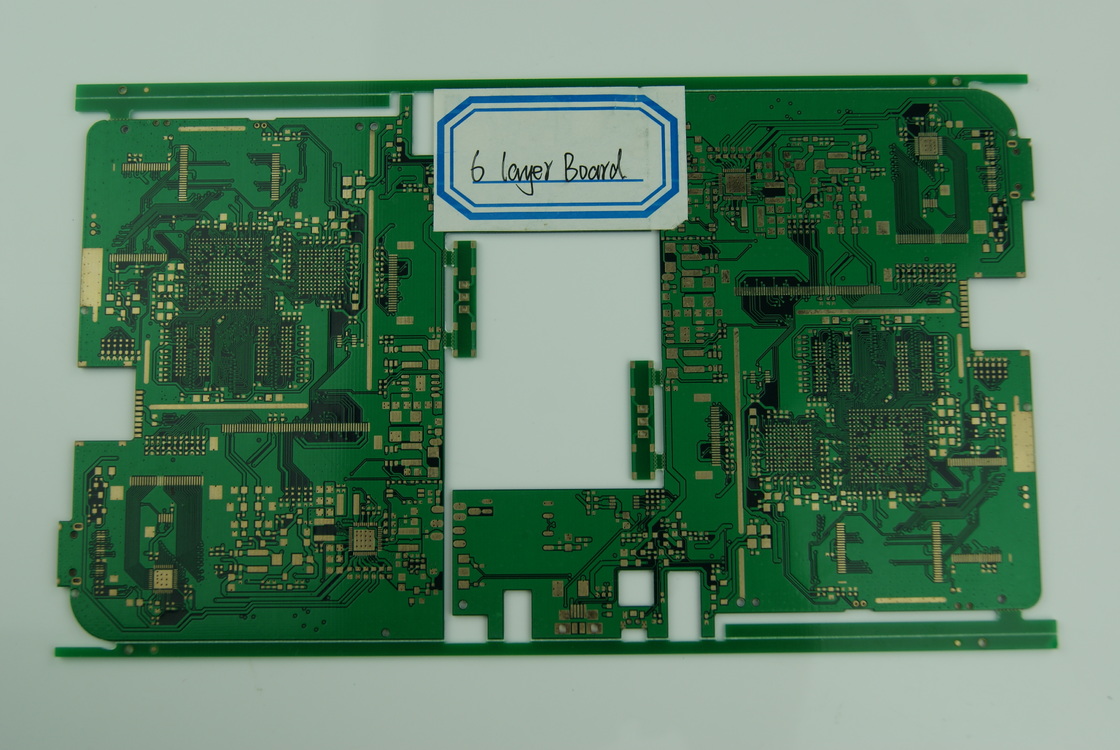

Liczba warstw: 6 warstw
Nasze wsparcie techniczne i usługi dla wielowarstwowej płyty PCB obejmują:
- Szczegółowe specyfikacje produktu i dokumentacja techniczna.
- Pomoc przy instalacji i konfiguracji produktu.
- Wskazówki dotyczące rozwiązywania problemów technicznych.
- Usługi gwarancyjne i naprawcze dla wadliwych produktów.
- Konsultacje w zakresie personalizacji i optymalizacji produktu.
