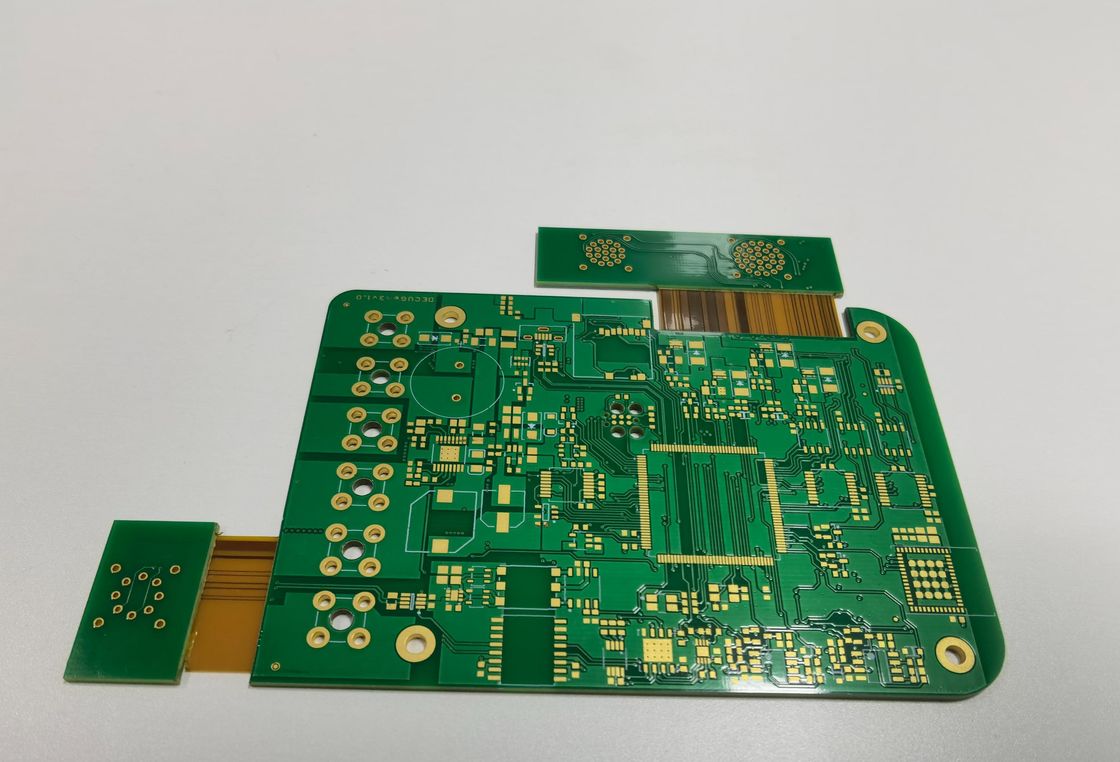

Wysoka wytrzymałość, gięte płytki PCB, sztywne płaszcze elastyczne, o gęstości lokalnej 1-28 warstw

Opis produktu:

Rigid Flex PCB to innowacyjne rozwiązanie, które łączy w sobie najlepsze aspekty elastyczności i sztywności w jednej płytce obwodnej,co czyni go idealnym wyborem dla szerokiego zakresu zastosowań w przemyśle elektronicznym. Dokładnie wykonana z możliwością gięcia i gięcia podczas stosowania, ta gięta płyta drukowana jest zaprojektowana tak, aby spełniać najwyższe standardy trwałości i niezawodności.Rigid Flex PCB to nie tylko element; jest to gwarancja jakości i adaptacyjności dla złożonych zespołów elektronicznych.

Nasz produkt Rigid Flex PCB posiada wyrafinowaną konstrukcję 4-warstwową, która może być rozszerzona do imponującej maksymalnej 52 warstw (Max Layer: 52L) dla zamówień na zamówienie,obsługa zastosowań wymagających połączeń międzysystemowych o dużej gęstościTa wielowarstwowa konstrukcja umożliwia projektantom osiągnięcie skomplikowanych geometrii obwodów przy jednoczesnym zachowaniu smukłego profilu, który jest niezbędny dla nowoczesnych, kompaktowych urządzeń elektronicznych.55*131 mm, ta płyta oferuje dużą przestrzeń dla wielu komponentów bez uszczerbku dla elastyczności, która jest kluczowa w ciasnych przestrzeniach i giętych zastosowaniach.

Jednym z najbardziej znanych procesów produkcyjnych, które stosujemy do naszych sztywnych płyt PCB, jest profilowanie.które są niezbędne do kształtowania PCB zgodnie z dokładnymi specyfikacjamiRouting jest używany do cięcia skomplikowanych konturów i skomplikowanych kształtów, zapewniając, że każda płyta pasuje dokładnie do potrzeb w montażu urządzenia.V-CUT to wstępnie zaznaczona linia umożliwiająca łatwe oddzielenie wielu płyt PCB z panelu bez konieczności stosowania dodatkowych narzędzi do cięcia, zmniejszając tym samym naprężenie na płytce i zapewniając czyste oddzielenie.który jest szczególnie ważny dla złączy wymagających spinalnego punktu wstawienia.

Powierzchnia naszych PCB Rigid Flex jest wykończona HASL LF (Hot Air Solder Leveling Lead-Free), czyli wykończeniem powierzchniowym zapewniającym niezawodną powierzchnię do przymocowania komponentów do PCB. This environmentally friendly lead-free HASL finish not only meets current industry standards for RoHS compliance but also ensures excellent long-term reliability and conductivity for the solder jointsW rezultacie powstaje produkt, który spełnia zarówno oczekiwania dotyczące wydajności, jak i przepisy dotyczące ochrony środowiska, co czyni go odpowiedzialnym wyborem zarówno dla producentów, jak i konsumentów.

Ten elastyczny sztywny płytkowy został zaprojektowany, aby być podstawą urządzenia elektronicznego, umożliwiając zarówno statyczne, jak i dynamiczne aplikacje elastyczne.Jego konstrukcja umożliwia płynne przejście między sztywnymi i elastycznymi obszarami, zapewniając jedno rozwiązanie, które zmniejsza potrzebę zastosowania wielu złączy i połączeń między nimi, co może zagrozić integralności sygnału.Właściwa elastyczność umożliwia również swobodę projektowania trójwymiarowego, co stanowi kluczową zaletę w dzisiejszej zminimalizowanej i złożonej elektroniki.

Nasze elastyczne, gięte płytki PCB są starannie testowane, aby zapewnić im wytrzymałość w rzeczywistym użytku.Dynamiczne możliwości gięcia są szczególnie odpowiednie dla zastosowań wymagających regularnego ruchu lub gięciaZ jego solidną konstrukcją i precyzyjną inżynieriąRigid Flex PCB oferuje kombinację formy i funkcji, której nie ma równych w tradycyjnych sztywnych PCB lub układach elastycznych.

Podsumowując, PCB Rigid Flex jest świadectwem zaawansowanego projektowania i produkcji PCB.co czyni go doskonałym wyborem dla najnowocześniejszej elektroniki, która wymaga nie mniej niż najlepszychDzięki precyzyjnemu profilowaniu, doskonałemu wykończeniu powierzchni i szerokiej gamie opcji warstwowania, jest gotowy stać się złotym standardem w dziedzinie układów giętych na wiele lat.

Charakterystyka:

• Nazwa produktu: PCB sztywne i elastyczne
• Sanforized: lokalna duża gęstość, wiertarka tylna
• Rozmiar: 41,55*131 mm
• Liczba warstw: 4
• Rodzaj produktu: Zestaw PCB
• Profilizowanie Perforacja: Routing, V-CUT, Beveling
• Znany również jako sztywna elastyczna płytka drukowana
• Może być określany jako składająca się płytka obwodowa
• Innym określeniem tego produktu jest PCB elastyczny i gięty

Parametry techniczne:

Zastosowanie:

Flex-Rigid Printed Circuit Board (PCB) jest hybrydą łączącą wytrzymałość sztywnego PCB z adaptacją elastycznego PCB, tworząc uniwersalne rozwiązanie dla różnych zastosowań.Dzięki 28 warstwom dostępnym w konstrukcji, ta płytka Flex-Rigid PCB oferuje złożoność i funkcjonalność odpowiednią dla zaawansowanych wymagań elektronicznych.55*131mm sprawia, że Flex-Rigid PCB jest idealnym kandydatem do urządzeń, w których przestrzeń jest bardzo ograniczona, ale nie można zagrażać wydajności.

Oczyszczenia powierzchniowe takie jak ENIG, OSP, Immersion Gold/Tin/Silver zapewniają PCB niezawodną ochronę przed utlenianiem i zapewniają doskonałą płaskość powierzchni dla elementów o cienkim tonie.Takie zabiegi przyczyniają się do długoterminowej niezawodności połączeń, zwłaszcza w przypadku komponentów SMD i BGA, które wymagają precyzyjnych i stabilnych wykończeń powierzchni.

Profilizowanie Techniki przebicia, takie jak Routing, V-CUT i Beveling, są stosowane do precyzyjnego kształtowania płyt PCB, zapewniając ich doskonałe dopasowanie do wyznaczonych przestrzeni w urządzeniach elektronicznych.Techniki te ułatwiają również integrację różnych komponentów, w tym DIP wraz z SMD i BGA, zapewniając szeroki zakres kompatybilności komponentów i umożliwiając złożone konstrukcje obwodów.

Aspekt elastyczno-zgiętych płyt PCB tego produktu pozwala mu dostosować się do powierzchni nieliniowych, co jest kluczowe w kompaktowych i krzywych konstrukcjach powszechnie spotykanych w nowoczesnej elektroniczności.Ta elastyczność umożliwia wykorzystanie PCB w zaawansowanych urządzeniach do noszenia, składane urządzenia i inne najnowocześniejsze urządzenia elektroniczne użytkownika, które wymagają mieszanki sztywności dla wsparcia komponentów i elastyczności dla ergonomii.

Okresy i scenariusze zastosowań PCB Rigid Flex są zróżnicowane, począwszy od przemysłu lotniczego i kosmicznego, gdzie konieczne jest połączenie lekkiej konstrukcji z wysoką niezawodnością,do wyrobów medycznych, które korzystają z przystosowania PCB do złożonych warunków, środowisk ograniczonych przestrzenią.produkt ten jest odpowiedni do zastosowań w przemyśle motoryzacyjnym, gdzie jego wytrzymałość i elastyczność mogą wytrzymać trudne warunki i wibracje, z którymi zazwyczaj się spotykamyWraz z pojawieniem się IoT i inteligentnych urządzeń, elastyczny, gięty PCB jest coraz bardziej konieczny do płynnej integracji elektroniki z codziennymi przedmiotami.zapewnienie funkcjonalności i trwałości bez uszczerbku dla estetyki projektu.

Dostosowanie:

Nasz produkt Rigid Flex PCB oferuje kompleksowe usługi dostosowywania produktów, aby zaspokoić Twoje konkretne potrzeby.Polyimid, i PET, zapewniając trwałość i elastyczność do różnych zastosowań.

Z dokładnym wymiarem 41,55*131mm, nasza zgięta sztywna tablica drukowana jest zaprojektowana tak, aby pasować bezproblemowo do Twojej żądanej konfiguracji.,V-CUT i Beveling, aby zapewnić ci idealne wykończenie krawędzi dla twojej płyty obwodowej.

Elastyczna tablica sztywnych obwodów jest w stanie pomieścić szeroki zakres komponentów, takich jak SMD, BGA, DIP i więcej,umożliwiające osiągnięcie pożądanej funkcjonalności i złożoności w projektach elektronicznych.

Nasze zaawansowane procesy produkcyjne zapewniają utrzymanie odchylenia pozycji otworu w granicach ± 0,05 mm, gwarantując precyzyjne umieszczenie komponentów i ogólną integralność deski.

Wsparcie i usługi:

Nasze produkty Rigid Flex PCB są wspierane przez kompleksowe wsparcie techniczne i usługi, aby zapewnić najwyższą jakość i niezawodność.produkcja, oraz zastosowanie naszych sztywnych płyt PCB, zapewniając, że Twój produkt spełnia wszystkie standardy i wymagania branżowe.

- Przegląd projektu i konsultacje w celu optymalizacji wydajności i możliwości produkcji projektu PCB Rigid Flex.

- Szczegółowa dokumentacja i specyfikacje, które pomogą w integracji naszych PCB z produktem.

- Wytyczne dotyczące doboru materiału i układania go w stosunku do siebie, aby osiągnąć najlepszą równowagę elastyczności i sztywności zgodnie z potrzebami aplikacji.

- Pomoc techniczna w zakresie badań i zapewnienia jakości urządzeń elektrycznych w celu utrzymania wysokich standardów i zminimalizowania ryzyka wad.

- Zalecenia dotyczące prawidłowej obsługi, przechowywania i montażu, aby zapewnić długowieczność i niezawodność Twoich płyt PCB.

- wsparcie w zakresie rozwiązywania problemów w celu rozpoznania i rozwiązywania wszelkich problemów, które mogą wystąpić w trakcie cyklu życia produktu.

- Aktualizacje na temat najnowszych osiągnięć w technologii PCB Rigid Flex, aby utrzymać produkt w czołówce innowacji.

Nasze zaangażowanie w doskonałą obsługę klienta zapewnia, że masz wsparcie, którego potrzebujesz, kiedy potrzebujesz, od początkowego projektu aż do końca cyklu życia produktu.Naszym celem jest dostarczenie nie tylko produktu, ale kompletne rozwiązanie, które spełnia i przekracza Twoje oczekiwania.
