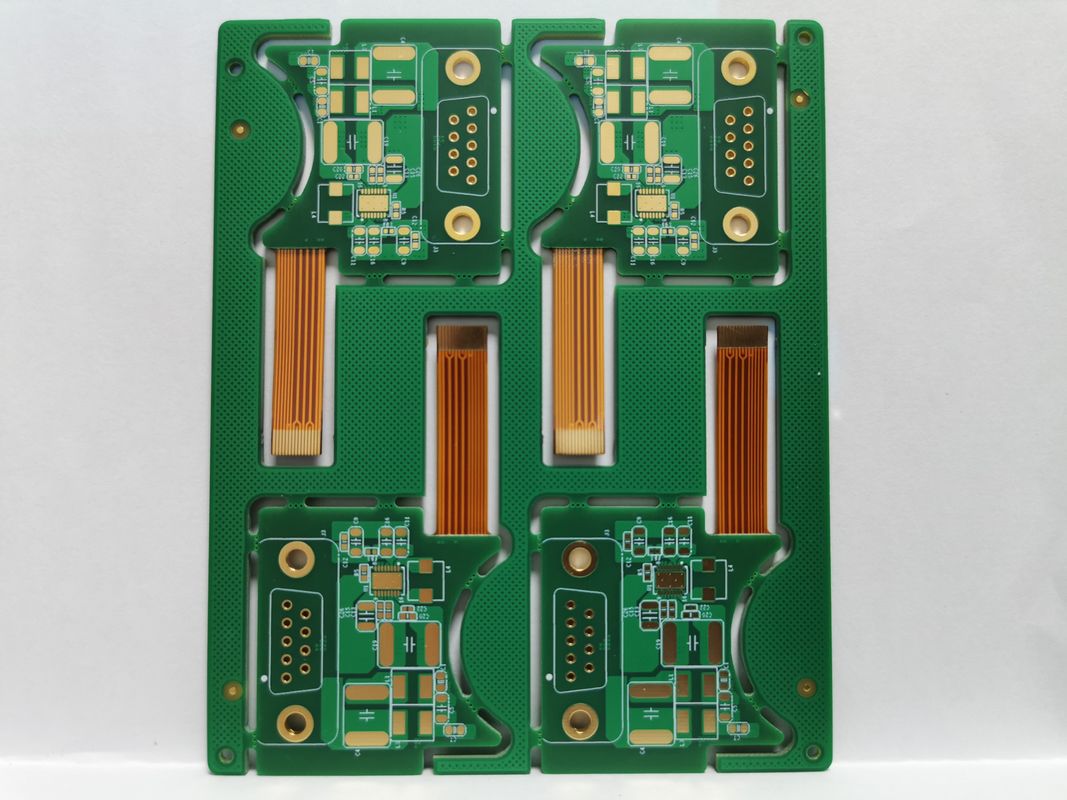

OEM 52warstwowa elastyczna sztywna tablica drukowana z PCB Smd/Bga/Dip Komponenty

Opis produktu:

Produkt Rigid Flex PCB stanowi szczyt technologii hybrydowych obwodów drukowanych, łącząc wszechstronność elastycznych płytek drukowanych ze sztywnością tradycyjnych płytek drukowanych. Ta unikalna kombinacja pozwala na projekt, który można dostosować do ograniczeń przestrzennych, zachowując jednocześnie integralność wymaganą w wymagających zastosowaniach. Składające się z wielu warstw, które obejmują zarówno sztywne, jak i elastyczne podłoża, płytki te są ze sobą połączone, tworząc pojedynczą, zintegrowaną jednostkę, która oferuje doskonałą wydajność elektryczną i niezawodność mechaniczną.

Sercem projektu Rigid Flex Printed Wiring Board są różne komponenty, które można zamontować w celu zaspokojenia różnorodnych potrzeb. Obejmują one urządzenia do montażu powierzchniowego (SMD), które są niezbędne w nowoczesnej, kompaktowej elektronice. Dostępne są również układy Ball Grid Array (BGA) do integracji o dużej gęstości, które wymagają dużej liczby połączeń w małej przestrzeni. Dodatkowo, w zastosowaniach, które nadal wymagają technologii przezotworowej, można zastosować komponenty Dual In-line Package (DIP). To wszechstronne podejście do integracji komponentów zapewnia, że produkt Rigid Flex PCB nadaje się do szerokiego zakresu zastosowań, od lotnictwa po elektronikę konsumencką.

Jako produkt PCB Assembly, szczególną uwagę przywiązuje się do procesu montażu. Wykorzystując zaawansowane techniki i sprzęt, Rigid Flex PCB jest montowany z precyzją i starannością, aby zapewnić wysokiej jakości połączenia i funkcjonalność. Typ produktu charakteryzuje się adaptacyjnością i może być dostosowany do specyficznych wymagań klienta, zapewniając optymalizację każdego montażu do zamierzonego zastosowania.

Profilowanie i wykrawanie Rigid Flex PCB odbywa się za pomocą różnych metod, w tym frezowania, cięcia V i fazowania. Frezowanie służy do precyzyjnego kształtowania PCB do pożądanego obrysu. Cięcie V służy do tworzenia perforowanej linii ułatwiającej separację poszczególnych jednostek płytki, podczas gdy fazowanie jest stosowane do krawędzi płytki w celu przygotowania ich do płynnego włożenia do złączy. Te techniki profilowania poprawiają ogólną jakość i funkcjonalność Rigid Flex PCB, zapewniając idealne dopasowanie do architektury urządzenia.

Obróbka powierzchni Rigid Flex PCB jest kolejnym krytycznym aspektem jego produkcji. Dostępne są opcje takie jak bezprądowe niklowanie zanurzeniowe złota (ENIG), organiczne środki konserwujące lutowność (OSP), zanurzeniowe cynowanie i zanurzeniowe srebro. Każda opcja obróbki oferuje różne zalety, takie jak doskonała płaskość powierzchni ENIG i zdolność OSP do ochrony powierzchni miedzi do lutowania. Obróbki te są starannie stosowane w celu poprawy wydajności i trwałości PCB, zapobiegania utlenianiu i zapewnienia niezawodnych punktów lutowniczych.

Ponadto produkt Rigid Flex PCB jest zaprojektowany do obsługi lokalnych połączeń o wysokiej gęstości, zapewniając możliwość obsługi większej liczby połączeń w kompaktowej przestrzeni. Jest to szczególnie korzystne w zastosowaniach wymagających dużej ilości transferu danych lub mocy na ograniczonej przestrzeni. Produkt oferuje również opcję wiercenia tylnego (Back Drilling), techniki stosowanej do usuwania wszelkich pozostałości z otworów metalizowanych, co może poprawić integralność sygnału w zastosowaniach wysokiej częstotliwości.

Podsumowując, produkt Rigid Flex PCB jest wysoce wyrafinowanym rozwiązaniem, które łączy elastyczność elastycznych obwodów drukowanych ze stabilnością sztywnych płytek drukowanych. Jest zaprojektowany do obsługi wielu komponentów i obróbki, oferując niezrównaną wszechstronność w projektowaniu elektroniki. Niezależnie od tego, czy chodzi o zaawansowane zastosowania przemysłowe, czy innowacyjne produkty konsumenckie, ten Rigid Flex PCB stanowi świadectwo ewolucji technologii obwodów drukowanych, obiecując niezawodność, funkcjonalność i adaptacyjność w swoich niezliczonych formach.

Cechy:

• Nazwa produktu: Rigid Flex PCB
• Typ produktu: PCB Assembly
• Profilowanie i wykrawanie: Frezowanie, cięcie V, fazowanie
• Minimalna ścieżka/odstęp: 0,1 mm
• Wymiar: 41,55*131 mm
• Komponenty: SMD, BGA, DIP, itp.
• Elastyczna sztywna płytka drukowana
• Sztywna elastyczna płytka drukowana
• Sztywna elastyczna płytka drukowana

Parametry techniczne:

Zastosowania:

Rigid Flex PCB, o charakterystycznych wymiarach 41,55*131 mm, doskonale nadaje się do montażu w kompaktowych przestrzeniach, zapewniając jednocześnie dużą powierzchnię dla różnych komponentów elektronicznych. Ta 4-warstwowa płytka, rozszerzalna do imponujących 52 warstw, łączy w sobie wytrzymałość tradycyjnych sztywnych płytek z wszechstronnością elastycznych obwodów, tworząc w ten sposób elastyczną sztywną płytkę drukowaną, która jest idealna do dynamicznych zastosowań, gdzie gięcie i zginanie są konieczne.

Jedną z kluczowych cech tego Rigid Flex PCB jest jego promień gięcia, który wynosi od 0,5 do 10 mm. Ta cecha pozwala na delikatne kształtowanie i składanie bez naruszania integralności obwodu, co czyni go wzorowym składanym sztywnym obwodem drukowanym. Adaptacyjność promienia gięcia oznacza, że można go dopasować do nieregularnych kształtów, maksymalizując przestrzeń w gęstych zespołach elektronicznych.

Dzięki możliwości obsługi różnych komponentów, takich jak SMD, BGA, DIP i inne, elastyczna płytka drukowana jest wszechstronnym rozwiązaniem dla wielu scenariuszy zastosowań. Produkt jest szczególnie odpowiedni do środowisk o wysokiej niezawodności i zastosowań, gdzie połączenie sztywnych i elastycznych obwodów pozwala na montaż 3D, zmniejszając potrzebę stosowania złączy i kabli, co prowadzi do zwiększonej niezawodności i zmniejszenia ogólnego rozmiaru produktu.

Okazje zastosowania Rigid Flex PCB obejmują technologię noszoną, gdzie kluczowa jest elastyczność i kompaktowa konstrukcja, urządzenia lotnicze i obronne, gdzie niezawodność w trudnych warunkach jest najważniejsza. Ponadto, w dziedzinie medycyny, technologia ta jest wykorzystywana w urządzeniach medycznych wymagających niezawodnego działania i możliwości dopasowania do określonych kształtów. Elektronika konsumencka, taka jak smartfony i aparaty fotograficzne, również korzysta z oszczędzającego miejsce projektu tej płytki drukowanej i jej zdolności do wytrzymywania powtarzających się ruchów inherentnych do ich użytkowania.

W zastosowaniach przemysłowych Rigid Flex PCB jest nieoceniony ze względu na swoją trwałość i efektywne wykorzystanie przestrzeni, co jest niezbędne w przypadku złożonych maszyn i urządzeń. Elektronika samochodowa, która jest narażona na wibracje i wymaga niezawodnych i odpornych komponentów, również szeroko wykorzystuje te płytki. Rigid Flex PCB jest zaprojektowany tak, aby sprostać wymaganiom wszystkich tych scenariuszy, zapewniając niezawodne i elastyczne rozwiązanie obwodowe, które integruje najlepsze właściwości zarówno technologii sztywnych, jak i elastycznych obwodów.

Personalizacja:

Oferujemy kompleksowe usługi personalizacji produktów dla naszych produktów Rigid Flex PCB. Nasze najnowocześniejsze sztywne elastyczne płytki drukowane są dostępne w konfiguracji 4-warstwowej, zapewniając solidną wydajność i kompatybilność ze złożonymi projektami. Dzięki minimalnej ścieżce/odstępowi 0,1 mm, nasze elastyczno-sztywne płytki drukowane umożliwiają układy o dużej gęstości, co czyni je idealnymi do zaawansowanych zastosowań elektronicznych.

Nasza precyzyjna inżynieria gwarantuje odchylenie pozycji otworu wynoszące zaledwie ±0,05 mm, zapewniając bezbłędne połączenie i niezawodność. Materiały użyte do produkcji tych płytek obejmują FR4, poliimid i PET, oferując równowagę między trwałością a elastycznością. Dostosowane do różnorodnych zastosowań, nasze elastyczne płytki drukowane oferują promień gięcia od 0,5 mm do 10 mm, uwzględniając różnorodne wymagania dotyczące składania i specyfikacje projektowe.

Wsparcie i usługi:

Produkt Rigid Flex PCB jest zaprojektowany tak, aby zapewnić bezproblemową integrację sztywnych i elastycznych obwodów dla szerokiego zakresu zastosowań elektronicznych. Aby zapewnić najwyższy poziom wydajności i niezawodności, oferujemy kompleksowe wsparcie techniczne i usługi dla naszych klientów Rigid Flex PCB.

Wsparcie techniczne produktu obejmuje:

• Pomoc w rozwiązywaniu problemów w celu diagnozowania i rozwiązywania wszelkich problemów z Rigid Flex PCB.
• Wskazówki dotyczące najlepszych praktyk integracji i użytkowania Rigid Flex PCB w Twoich projektach.
• Aktualna dokumentacja, w tym szczegółowe specyfikacje, instrukcje instalacji i procedury konserwacji.

Nasze usługi obejmują:

• Profesjonalne konsultacje w celu omówienia wymagań projektowych i dostosowania rozwiązań do Twoich specyficznych potrzeb.
• Opcjonalne wsparcie na miejscu w zakresie konfiguracji, testowania i optymalizacji Rigid Flex PCB w Twoim środowisku (w zależności od dostępności).
• Dostęp do naszej bazy wiedzy i zasobów online w celu samodzielnej pomocy i nauki.
• Aktualizacje produktów i powiadomienia, aby Twój Rigid Flex PCB był zgodny z najnowszymi osiągnięciami i ulepszeniami.

Jesteśmy zaangażowani w zapewnienie naszym klientom wsparcia, którego potrzebują, aby zapewnić sukces ich projektów przy użyciu naszych produktów Rigid Flex PCB. Nasz dedykowany zespół ekspertów jest gotowy do pomocy w rozwiązywaniu wszelkich wyzwań technicznych, które mogą się pojawić.
