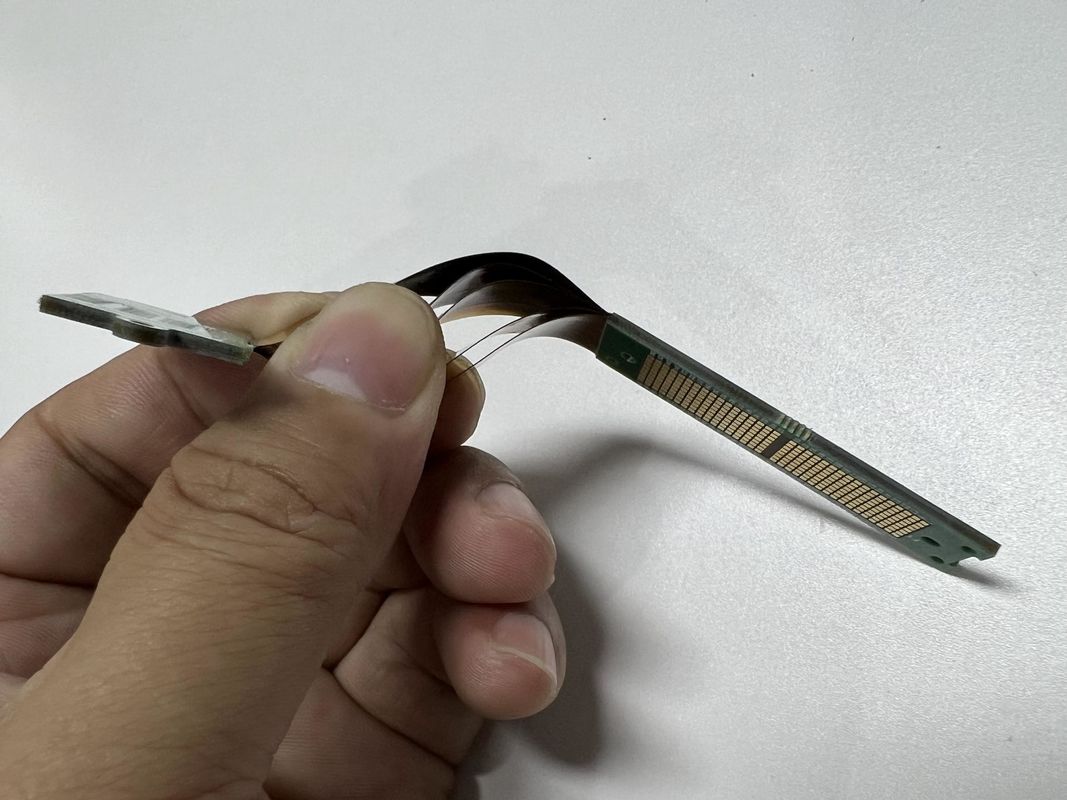

10 warstw elastyczny sztywny zestaw PCB z V CUT Routing Immersion Gold Treatment

Opis produktu:

Sztywno-elastyczny PCB stanowi niezwykłe połączenie technologii sztywnych i elastycznych obwodów, oferując unikalne rozwiązanie dla złożonych zastosowań elektronicznych. Ta hybrydowa konstrukcja integruje najlepsze cechy sztywnych płytek drukowanych (PCB) i elastycznych obwodów, tworząc produkt zapewniający wyjątkową niezawodność i trwałość. Sztywno-elastyczny PCB jest idealnym wyborem, gdy potrzebujesz giętkiej sztywnej płytki drukowanej, która wytrzyma wymagania dynamicznego zginania, zachowując jednocześnie precyzję i wytrzymałość tradycyjnego PCB.

Dzięki wszechstronnemu zakresowi od 1 do 28 warstw, te PCB doskonale radzą sobie ze złożonymi i wieloaspektowymi potrzebami różnych branż, w tym urządzeń medycznych, lotniczych i elektroniki użytkowej. Wszechstronność warstwowania sztywno-elastycznego PCB umożliwia zastosowania o wysokiej gęstości, gdzie przestrzeń i waga są kluczowymi czynnikami. Swoboda projektowania oferowana przez technologię Flex Rigid PCB umożliwia tworzenie złożonych geometrii i bardziej kreatywnych układów, pozwalając inżynierom przezwyciężyć ograniczenia przestrzenne konwencjonalnych sztywnych płytek.

Sztywno-elastyczny PCB jest kompatybilny z szeroką gamą komponentów, w tym między innymi z urządzeniami do montażu powierzchniowego (SMD), układami BGA (Ball Grid Array) i pakietami DIP (Dual In-line Package). Ta kompatybilność zapewnia, że te płytki mogą być używane w wielu nowoczesnych zespołach elektronicznych, obsługując zarówno szybkie aplikacje cyfrowe, jak i solidne systemy analogowe. Wszechstronność w zakresie umieszczania komponentów sprawia, że elastyczne-giętkie PCB są doskonałym wyborem dla skomplikowanych projektów wymagających połączenia szybkiego przetwarzania cyfrowego i stabilnych pomiarów analogowych.

Kluczowym aspektem sztywno-elastycznego PCB jest jego zdolność do utrzymania kontrolowanego promienia zgięcia, w zakresie od 0,5 do 10 mm. Ta funkcja jest niezbędna do zapewnienia długowieczności i niezawodności elastycznych sekcji podczas użytkowania. Utrzymując integralność promienia zgięcia, sztywno-elastyczny PCB może być poddawany licznym cyklom zginania bez pogarszania jego wydajności. Czyni to go szczególnie cennym w zastosowaniach, gdzie płytka musi dopasowywać się do określonych kształtów lub być zginana podczas instalacji lub eksploatacji.

Techniki profilowania i wykrawania, takie jak frezowanie, V-CUT i fazowanie, są stosowane w celu nadania sztywno-elastycznemu PCB jego ostatecznego kształtu i ułatwienia jego integracji z różnymi obudowami. Te precyzyjne techniki zapewniają czyste krawędzie i dokładne wymiary, przyczyniając się do łatwości montażu i instalacji w produkcie końcowym. Ponadto, dzięki zastosowaniu tych zaawansowanych metod profilowania, możliwe jest tworzenie złożonych konturów i cech, które są kluczowe dla funkcjonalności końcowego zespołu.

Wykończenie powierzchni jest kluczowym aspektem produkcji PCB, wpływającym na lutowność i żywotność płytki. Sztywno-elastyczny PCB jest wykończony powłoką HASL Lead-Free (LF) (Hot Air Solder Leveling), która zapewnia solidną, niezawodną powierzchnię do lutowania komponentów. Ten rodzaj wykończenia powierzchni zapewnia, że płytki spełniają normy środowiskowe i zdrowotne poprzez unikanie stosowania ołowiu, jednocześnie utrzymując doskonałą lutowność zarówno dla procesów lutowania bezołowiowego, jak i ołowiowego.

Podsumowując, sztywno-elastyczny PCB jest wyrafinowanym produktem, który wypełnia lukę między rozwiązaniami sztywnych i elastycznych obwodów. Oferuje on wytrzymałość i integralność strukturalną tradycyjnego PCB wraz z wszechstronnością i adaptacyjnością elastycznego obwodu. Niezależnie od tego, czy masz do czynienia z ciasnymi zgięciami, złożonymi konfiguracjami komponentów, czy wymagającymi warunkami środowiskowymi, sztywno-elastyczny PCB stanowi potężną opcję, zapewniającą niezrównaną wydajność i niezawodność.

Cechy:

• Nazwa produktu: Sztywno-elastyczny PCB
• Obróbka: ENIG/OSP/Zanurzeniowe złoto/Cyna/Srebro
• Komponenty: SMD, BGA, DIP, itp.
• Promień zgięcia: 0,5-10 mm
• Materiał: FR4, Poliimid, PET
• Profilowanie i wykrawanie: Frezowanie, V-CUT, Fazowanie

Parametry techniczne:

Zastosowania:

Sztywno-elastyczna płytka drukowana (PWB) to wysoce wszechstronny produkt, który płynnie łączy najlepsze cechy sztywnych i elastycznych płytek drukowanych. Ten innowacyjny projekt oferuje niezliczone możliwości zastosowań, szczególnie dzięki swoim unikalnym cechom, takim jak profilowanie i wykrawanie – frezowanie, V-CUT, fazowanie – elastyczność w zakresie od 1 do 8 razy oraz precyzyjne wymiary 41,55*131 mm. Montaż Flex Rigid PCB jest dostosowany do potrzeb różnych branż zaawansowanych technologii.

Jednym z głównych scenariuszy zastosowań giętkich sztywnych płytek drukowanych jest przemysł lotniczy. Połączenie sztywnych obszarów do montażu komponentów i elastycznych złączy do zginania i składania sprawia, że te PCB są idealne do złożonej elektroniki lotniczej, gdzie przestrzeń jest na wagę złota, a niezawodność pod obciążeniem jest koniecznością. Możliwości profilowania i wykrawania, takie jak frezowanie i V-CUT, zapewniają niezbędną precyzję dopasowania do ciasnych przedziałów, podczas gdy atrybut lokalnej wysokiej gęstości zapewnia solidną integralność sygnału.

W dziedzinie medycyny, Flex Rigid PCB są szeroko stosowane w urządzeniach noszonych i implantowanych. Funkcja elastyczności, umożliwiająca zginanie 1-8 razy, jest kluczowa dla urządzeń, które muszą dopasowywać się do ludzkiego ciała lub poruszać się wraz z nim, takich jak zaawansowane protezy lub elastyczne monitory. Funkcja sanforyzacji, zwłaszcza tylne wiercenie, zapewnia wysoką niezawodność w tych krytycznych zastosowaniach, gdzie awaria nie wchodzi w grę.

Elektronika użytkowa to kolejny obszar, w którym Rigid Flex PWB stały się niezbędne. Od smartfonów po elastyczne urządzenia noszone, te PCB są używane ze względu na ich zdolność do kształtowania ergonomicznych projektów, które płynnie pasują do małych urządzeń. Połączenie lokalnego okablowania o wysokiej gęstości i wytrzymałej, ale giętkiej natury PCB sprawia, że są one idealne dla najnowszej generacji kompaktowych i wyrafinowanych gadżetów.

Systemy obronne również wykorzystują wytrzymałość i adaptacyjność sztywno-elastycznych płytek drukowanych. Wysoka elastyczność pozwala na bardziej dynamiczne projekty zaawansowanej broni i urządzeń komunikacyjnych, podczas gdy sztywne sekcje zapewniają niezbędne wsparcie dla krytycznych komponentów. Techniki profilowania i wykrawania, takie jak fazowanie, zapewniają, że te płytki mogą być zintegrowane z urządzeniami o rygorystycznych ograniczeniach przestrzennych i kształtu.

Zastosowania motoryzacyjne, szczególnie w nowoczesnych pojazdach z zaawansowanymi systemami elektronicznymi, korzystają z kompaktowych rozmiarów i niezawodności Flex Rigid PCB. Specyfika wymiarów 41,55*131 mm może być kluczowa dla integracji w ciasnych przestrzeniach w desce rozdzielczej pojazdu lub jednostkach sterujących. Ponadto, zdolność do wytrzymywania naprężeń związanych z ruchem pojazdu bez pogarszania funkcjonalności jest świadectwem ich jakości projektowej i produkcyjnej.

Dostosowanie:

Nasze najnowocześniejsze giętkie sztywne płytki drukowane (Rigid Flex PCB) oferują zaawansowane usługi dostosowywania, dopasowane do Twoich specyficznych wymagań. Przy wymiarach 41,55*131 mm, nasze płytki mogą być konfigurowane do maksymalnie 52 warstw, zapewniając połączenia o wysokiej gęstości dla złożonych projektów.

Dostosowanie Flex Rigid PCB umożliwia 1-28 warstw, zapewniając idealną równowagę między elastycznością a sztywnością, aby dopasować się do potrzeb Twojej aplikacji. Wykończenie powierzchni jest realizowane za pomocą HASL LF (bezołowiowe lutowanie na gorącym powietrzu), zapewniając niezawodną lutowność i gładką powierzchnię do montażu komponentów.

Aby sprostać różnym wymaganiom montażu i pakowania, nasze usługi dostosowywania składanych sztywnych obwodów obejmują opcje profilowania i wykrawania, takie jak frezowanie, V-CUT i fazowanie, zapewniając idealne dopasowanie płytki do projektu Twojego produktu.

Wsparcie i usługi:

Nasze produkty Rigid Flex PCB są objęte kompleksowym wsparciem technicznym i usługami, aby zapewnić Twoje zadowolenie i sukces Twoich projektów. Nasz zespół ekspertów jest gotowy do pomocy w przypadku wszelkich pytań technicznych lub wyzwań, z którymi możesz się spotkać. Oferujemy szereg usług, w tym konsultacje projektowe, aby pomóc Ci zoptymalizować Twój Rigid Flex PCB pod kątem wydajności i możliwości produkcyjnych.

Dalsze usługi obejmują testy elektryczne w celu zagwarantowania funkcjonalności PCB, szczegółową dokumentację wspierającą Twoje wysiłki inżynieryjne oraz wsparcie posprzedażowe w przypadku wszelkich problemów po wdrożeniu. Naszym celem jest zapewnienie najwyższej jakości wsparcia dla naszych rozwiązań Rigid Flex PCB, zapewniając płynne i efektywne działanie Twoich aplikacji.
