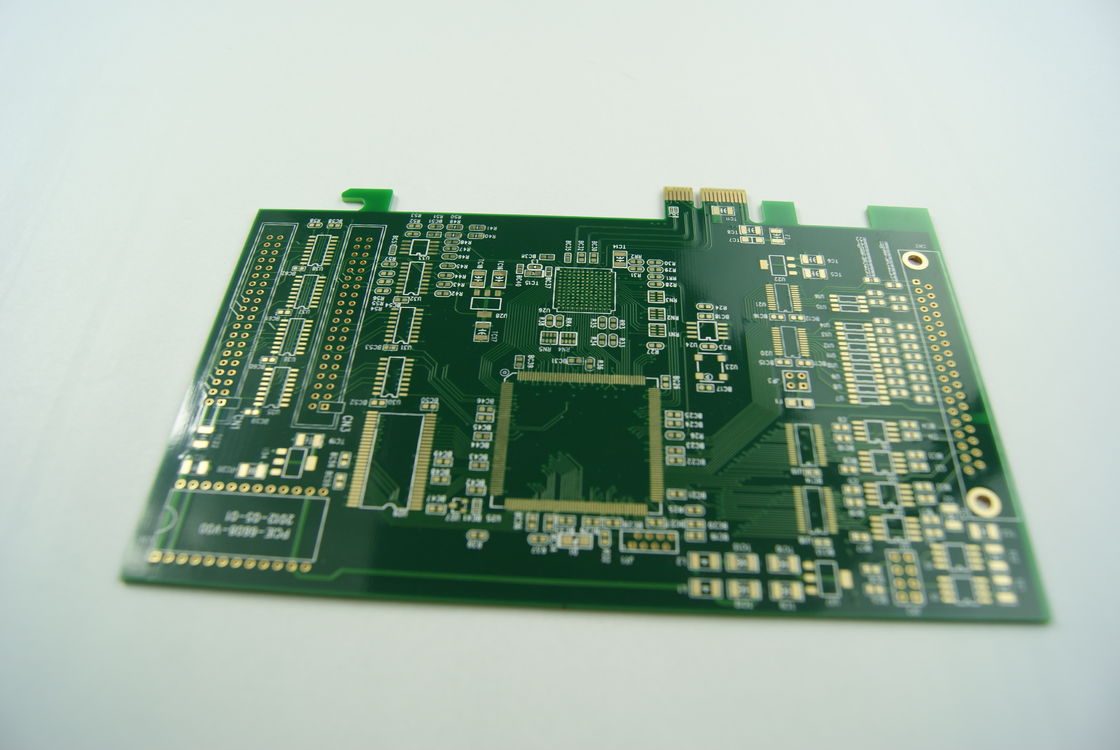

0.2mm-6.0mm grubość wielowarstwowa płyty PCB Obwody kontrolowane impedancją OEM usługa

Opis produktu:

Wielowarstwowe płyty PCB (PCB) stanowią znaczący postęp technologiczny w dziedzinie komponentów elektronicznych.Zaprojektowane w celu zaspokojenia stale rosnących wymagań związanych z szybkimi i dużymi obwodami, Multilayer PCB jest cudem inżynierii, który pozwala na złożone i gęste konstrukcje obwodu.te PCB mogą obsługiwać różne urządzenia elektroniczne, począwszy od prostych urządzeń po zaawansowane maszyny przemysłowe.

Jedną z charakterystycznych cech wielowarstwowych płyt PCB jest ich zakres grubości.Płyty te oferują elastyczność potrzebną do spełnienia szerokiego zakresu zastosowań i specyfikacji projektowychGrubość deski jest kluczowym czynnikiem, ponieważ może znacząco wpłynąć na jej wytrzymałość, zdolności zarządzania cieplnym i ogólną funkcjonalność.

Jeśli chodzi o opakowania, te wielowarstwowe płyty PCB są traktowane z najwyższą ostrożnością.i innych czynników środowiskowych, które mogłyby zagrozić ich integralnościPo podciśnieniu umieszcza się je w solidnym pudełku kartonowym, gotowym do wysyłki.Ta metoda pakowania nie tylko zachowuje jakość PCB podczas transportu, ale także ułatwia bezpieczne przechowywanie do czasu ich gotowości do wdrożenia.

Maksymalny rozmiar panelu dla tych wielowarstwowych płyt PCB wynosi imponujące 600 mm na 1200 mm. Ten duży rozmiar formatu umożliwia produkcję rozległych konstrukcji obwodu,który jest szczególnie korzystny dla zastosowań wymagających znacznej ilości obwodów do zintegrowania w jednej płytceMożliwość produkcji dużych paneli zwiększa również wydajność poprzez zmniejszenie liczby poszczególnych PCB potrzebnych do projektu,w ten sposób minimalizując potencjalne punkty awarii i upraszczając procesy montażowe.

Specjalnym wymogiem dla tych wielowarstwowych płyt PCB jest zdolność do obsługi impedancji wieloklasy.zwłaszcza wraz ze wzrostem prędkości sygnału i częstotliwościOdpowiednie dopasowanie impedancji zapewnia integralność sygnału w całym zakresie, zmniejszając utratę sygnału i odbicia, które mogą prowadzić do pogorszenia wydajności.Ta zdolność jest szczególnie ważna w 14 warstwach PCB, gdzie złożoność obwodów wymaga precyzyjnych obliczeń impedancji i regulacji w wielu warstwach.

Wielowarstwowa płyta nie polega tylko na nakładaniu przewodzących ścieżek; chodzi o integrację zaawansowanej technologii w kompaktowy i wydajny projekt.Wykorzystanie wielu warstw pozwala na oddzielenie płaszczyzn mocy i ziemi, zmniejszając hałas i przesłuchanie krzyżowe między sygnałami, ułatwia również włączenie połączeń międzysystemowych o dużej przepustowości,które są niezbędne dla nowoczesnych sygnałów cyfrowych i analogowych wymagających wysokiego stopnia precyzji i niezawodności.

Jednym z najbardziej zaawansowanych rodzajów wielowarstwowych płyt PCB jest 14-warstwowy PCB.o skomplikowanym układzie warstw, który może pomieścić szeroki zakres komponentów obwodu14-warstwowa konfiguracja zapewnia zwiększoną wydajność elektryczną i zarządzanie cieplne, co jest niezbędne dla zastosowań o dużej prędkości i mocy. Designing and manufacturing such complex PCBs requires a high level of expertise and state-of-the-art fabrication techniques to ensure that each layer functions harmoniously within the overall stack-up.

Podsumowując, wielowarstwowe płyty PCB są niezbędnym elementem nowoczesnej elektroniki, oferując niezrównaną wszechstronność i wydajność.duże rozmiary paneli, oraz zdolność do spełniania specjalnych wymagań, takich jak kontrola impedancji wieloklasową, te PCB są zaprojektowane tak, aby osiągnąć sukces w najbardziej wymagających środowiskach.Niezależnie od tego, czy jest to wyrafinowany 14-warstwowy PCB, czy standardowa konfiguracja wielowarstwowa., te płyty obwodów są kręgosłupem niezliczonych aplikacji elektronicznych, które zasilają nasz dzisiejszy świat.

Charakterystyka:

• Nazwa produktu: Wielowarstwowa płytka PCB
• Technologia montażu powierzchniowego: Tak
• Powierzchnia:
  • HASL
  • Złoto zanurzające
  • Płytka zanurzająca
  • Srebro zanurzające
  • Złoty Palec
  • OSP
• Liczba warstw: 4-32 warstwy
• 12 warstw PCB
• Wielowarstwowe PWB
• Miedź: 12 oz
• Opakowanie: opakowanie próżniowe z pudełkiem kartonowym

Parametry techniczne:

Zastosowanie:

Płyty PCB wielowarstwowe, z ich wszechstronnym zakresem 4-22 warstw, są kamieniem węgielnym nowoczesnej elektroniki, służącym niezliczonym zastosowaniom w różnych gałęziach przemysłu.Te skomplikowane deski są wykonane z wielu warstw miedzi, w zakresie od 0,5 uncji do 6 uncji, umożliwiając zakwaterowanie wyrafinowanych konstrukcji obwodów, które są zarówno efektywne w zakresie przestrzeni, jak i niezawodne.Powierzchniowe wykończenia dostępne dla tych płyt wielowarstwowych obejmują HASL, Złoto z zanurzeniem, cynk z zanurzeniem, Srebro z zanurzeniem, Palce z złotem i OSP. Te zabiegi powierzchniowe chronią PCB przed utlenianiem, ale również zapewniają niezawodną spawalność i łączność.

Jednym z głównych zastosowań wielowarstwowych PWB jest obszar informatyczny i telekomunikacyjny.wymagają wydajności i szybkiej transmisji sygnału, jaką mogą zapewnić wielowarstwowe płytki PCBPodobnie sprzęt telekomunikacyjny, w tym stacje bazowe i routery, wykorzystują 20 warstw PCB do zarządzania jednocześnie wieloma transmisjami sygnałów bez zakłóceń.

W dziedzinie urządzeń medycznych niezawodność i precyzja mają kluczowe znaczenie.oraz w przenośnych urządzeniach diagnostycznych, w których kompaktoweWykorzystanie powierzchni z złota lub srebra zapewnia długowieczność i stałą wydajność wymaganą w technologii medycznej ratującej życie.

Wykorzystanie wielowarstwowych płyt PCB przyniosło znaczne korzyści również sektorom lotniczym i obronnym.i sprzęt wojskowy często wymaga użycia 20 warstw PCB lub więcejWytrzymałość zapewniana przez grubsze warstwy miedzi i niezawodność wykończeń takich jak Gold Finger są kluczowe w tych środowiskach wysokiego stresu.

Elektronika użytkowa, w tym smartfony, tablety i urządzenia do noszenia, staje się coraz bardziej wyrafinowana i stanowi kolejny kluczowy scenariusz zastosowań płyt PCB wielowarstwowych.Urządzenia te wymagają miniaturyzacji komponentów przy zachowaniu wydajności, osiągnięcie osiągnięte dzięki kompaktowej konstrukcji wielowarstwowych płyt PCB.optymalizacja procesu produkcji i czasu wprowadzania na rynek.

Wreszcie przemysł motoryzacyjny, wraz ze zmianą kierunku pojazdów elektrycznych i autonomicznych, opiera się na wielowarstwowych płytkach PCB do zarządzania złożonymi systemami elektronicznymi.,trwałość oferowana przez wykończenia takie jak OSP i zdolność do podtrzymania ciężkich warstw miedzi sprawiają, że wielowarstwowe płyty PCB są integralnym elementem krajobrazu elektroniki samochodowej.

Podsumowując, okazje i scenariusze zastosowań płyt PCB wielowarstwowych są zróżnicowane i stale się rozwijają.w połączeniu z szeregiem opcji wykończenia powierzchni i wygodą One-stop Service OEM, wielowarstwowe PCB są niezbędnym elementem rozwoju technologii elektronicznej w różnych branżach.

Dostosowanie:

Usługa:Jednoosobowa usługa OEM dla spersonalizowanej produkcji PCB wielowarstwowych, zapewniając spełnienie wszystkich wymagań od projektowania do dostawy.

Gęstość miedzi:Elastyczne opcje od 0,5 uncji do 6 uncji, aby uwzględnić różne aktualne pojemności i potrzeby trwałości.

Warstwy:Oferujemy szeroki zakres warstw dla Twoich PCB, od 4 do 22 warstw, w tym skomplikowane 18 warstw PCB i wysokiej gęstości 20 warstw PCB.

Min. wielkość otworu:Precyzyjne wiercenie o minimalnej wielkości otworu 0,2 mm dla złożonych i wysokiej jakości konstrukcji wielowarstwowych płyt PCB.

Opakowanie:Bezpieczne opakowanie próżniowe z kartonem, aby zapewnić, że PCB dotrą do Państwa w doskonałym stanie, gotowe do natychmiastowego użycia.

Wsparcie i usługi:

Nasze wielowarstwowe płyty PCB są zaprojektowane z precyzją i są zbudowane, aby trwać.Nasz dedykowany zespół wsparcia technicznego jest tutaj, aby pomócZapewniamy kompleksowe usługi wsparcia, aby Twoja wielowarstwowa płyta PCB działała optymalnie.

Nasze usługi wsparcia technicznego obejmują:

• Pomoc w rozwiązywaniu problemów w celu zidentyfikowania i rozwiązania wszelkich problemów, z którymi możesz mieć do czynienia z płytą PCB wielowarstwową.
• Szczegółowa dokumentacja produktu i zasoby, które poprowadzą Cię przez specyfikacje, możliwości i prawidłowe obsługiwanie PCB.
• Pomocne wskazówki i najlepsze praktyki w zakresie konserwacji, aby zapewnić długowieczność i niezawodność produktu.
• Wskazówki dotyczące projektowania i układu, aby zmaksymalizować wydajność Twojej płyty PCB wielowarstwowej w konkretnym zastosowaniu.
• Aktualizacje oprogramowania i wsparcie oprogramowania w celu poprawy funkcjonalności i dodania nowych funkcji do produktu.

Proszę pamiętać, że wsparcie dla naszych produktów nie obejmuje szkód wynikających z niewłaściwego użycia, zaniedbań lub modyfikacji niezatwierdzonych przez naszą firmę.zawsze przestrzegać zalecanych wytycznych dotyczących stosowania i konserwacji.

Naszym celem jest zapewnienie Ci wsparcia, którego potrzebujesz, aby Twoja wielowarstwowa płyta PCB działała najlepiej.prosimy o zapoznanie się z naszą sekcją obsługi klienta (wyłączając dane kontaktowe)Jesteśmy zaangażowani w dostarczanie wyjątkowej obsługi i wsparcia dla wszystkich naszych klientów.
