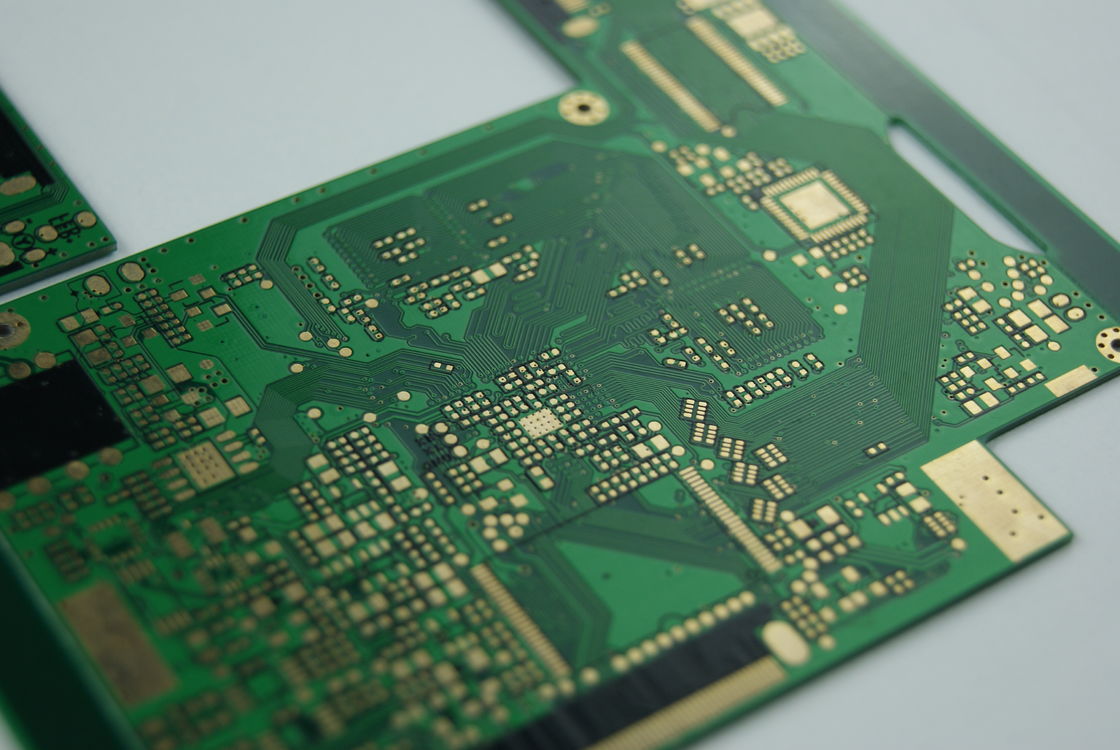

Wieloklasowa kontrola impedancji wielowarstwowa PCB Produkcja różnorodnej powierzchni

Opis produktu:

Wielowarstwowa płytka drukowana to wysokowydajna podstawa elektroniczna, która zapewnia szeroki zakres opcji dostosowywania dla złożonych i zaawansowanych obwodów elektronicznych. Dzięki możliwości pomieszczenia od 4 do 32 warstw, płytki te są dostosowane do różnorodnych potrzeb nowoczesnej elektroniki, gdzie przestrzeń, waga i funkcjonalność są kluczowe. Nasza wielowarstwowa płytka drukowana jest zaprojektowana z precyzją, zapewniając idealne wyrównanie i połączenie każdej warstwy, aby wytrzymać różne środowiska operacyjne.

Jedną z wyróżniających cech naszej wielowarstwowej płytki drukowanej jest minimalny rozmiar otworu wynoszący 0,2 mm. Ta precyzja umożliwia stosowanie mniejszych komponentów przy jednoczesnym zachowaniu integralności i niezawodności połączeń. Takie drobne detale są niezbędne w zastosowaniach o dużej gęstości, gdzie przestrzeń jest ograniczona, a funkcjonalność nie może być naruszona.

Płytki są zaprojektowane z myślą o technologii montażu powierzchniowego (SMT), co świadczy o ich nowoczesnym projekcie i kompatybilności z najnowszymi komponentami elektronicznymi. SMT pozwala na montaż większej liczby komponentów po obu stronach płytki, umożliwiając naszym wielowarstwowym płytkom drukowanym obsługę bardziej złożonych i gęstych projektów bez zwiększania rozmiaru płytki. Technologia ta jest szczególnie korzystna dla płytek 14-warstwowych i 12-warstwowych, które wymagają precyzyjnego rozmieszczenia komponentów i trasowania w celu zapewnienia optymalnej wydajności.

Pod względem wytrzymałości fizycznej, nasze wielowarstwowe płytki drukowane mogą być produkowane o grubości od 0,2 mm do 6,0 mm. Ta elastyczność projektowania pozwala na dostosowanie do wymagań aplikacji, niezależnie od tego, czy chodzi o lekkie, przenośne urządzenia, czy o ciężki sprzęt przemysłowy. Różnorodne opcje grubości zapewniają, że niezależnie od tego, czy nasi klienci szukają smukłego, kompaktowego projektu, czy solidnej, trwałej konstrukcji, nasze wielowarstwowe płytki drukowane mogą być dostosowane do ich potrzeb.

Nasza usługa wielowarstwowych płytek drukowanych wykracza poza samo produkcję; oferujemy kompleksowe rozwiązanie OEM typu „wszystko w jednym”. Obejmuje to wszystko, od początkowej konsultacji projektowej po ostateczną dostawę produktu. Nasz zespół ekspertów ściśle współpracuje z klientami, aby zapewnić, że każdy aspekt płytki drukowanej spełnia określone wymagania i najwyższe standardy jakości. Jesteśmy dumni z naszej zdolności do zapewnienia płynnego i wydajnego doświadczenia serwisowego, zmniejszając złożoność i czas związany z wprowadzaniem produktu na rynek.

Jeśli chodzi o płytki 14-warstwowe, złożoność wewnętrznych mechanizmów jest obsługiwana z najwyższą precyzją. Płytki te są starannie wykonane, aby zarządzać skomplikowanym trasowaniem i izolacją wymaganą dla zaawansowanych systemów elektronicznych. Podobnie, nasze płytki 12-warstwowe oferują równowagę między złożonością a rozmiarem, zapewniając rozwiązanie, które mieści wiele funkcji w kompaktowej przestrzeni bez kompromisów w zakresie wydajności lub niezawodności.

Wszechstronność naszych wielowarstwowych płytek drukowanych sprawia, że nadają się one do szerokiego zakresu zastosowań, od elektroniki użytkowej po systemy lotnicze i obronne. Niezawodność i wysoka jakość wykonania naszych płytek zapewniają, że mogą one wytrzymać rygory każdego środowiska operacyjnego, zachowując przy tym stałą wydajność.

Podsumowując, nasz produkt wielowarstwowych płytek drukowanych jest uosobieniem doskonałości w dziedzinie komponentów elektronicznych. Dzięki takim cechom, jak minimalny rozmiar otworu 0,2 mm, gotowość do technologii montażu powierzchniowego, konfigurowalne warstwy od 4 do 32 oraz różnorodne opcje grubości, nasze płytki drukowane są zaprojektowane tak, aby spełniać najbardziej wymagające specyfikacje. W połączeniu z naszą kompleksową usługą OEM typu „wszystko w jednym”, zapewniamy niezrównane rozwiązanie dla Twoich potrzeb w zakresie obwodów elektronicznych, zapewniając, że nasze płytki 14-warstwowe i 12-warstwowe wyróżniają się jako wzorce branżowe pod względem jakości i wydajności.

Funkcje:

• Nazwa produktu: Wielowarstwowa płytka drukowana
• Grubość: 0,2 mm-6,0 mm
• Rozmiar: Konfigurowalny do konkretnych wymagań
• Wykończenia powierzchni:
  • HASL (Hot Air Solder Leveling)
  • Złoto zanurzeniowe
  • Cyna zanurzeniowa
  • Srebro zanurzeniowe
  • Złoty palec
  • OSP (Organic Solderability Preservatives)
• Waga miedzi: 12OZ
• Specjalne wymagania: Impedancja wieloklasowa
• Dostępne liczby warstw:
  • Płytki 10-warstwowe
  • Płytki 14-warstwowe
• Typ: Wielowarstwowa płytka drukowana

Parametry techniczne:

Aplikacje:

Zastosowanie wielowarstwowych płytek drukowanych, zwłaszcza płytek 18-warstwowych, staje się coraz bardziej powszechne w szerokim zakresie zastosowań i scenariuszy ze względu na ich zaawansowane możliwości i wysoką wydajność. Te płytki drukowane są niezbędnymi komponentami w złożonych systemach elektronicznych, gdzie przestrzeń jest ograniczona, a funkcjonalność nie może być naruszona. Wielowarstwowe płytki drukowane, takie jak płytki 18-warstwowe, są starannie pakowane w opakowania próżniowe z kartonem, aby zapewnić ich dostarczenie w nienaruszonym stanie, bez uszkodzeń spowodowanych wilgocią i obsługą.

Jedną z wyróżniających cech tych wielowarstwowych płytek drukowanych jest kontrola impedancji wieloklasowej. To specjalne wymaganie jest kluczowe dla zastosowań wymagających szybkiego przesyłu sygnału, gdzie utrzymanie integralności sygnału jest najważniejsze. Zastosowanie technologii montażu powierzchniowego (SMT) umożliwia tym płytkom obsługę większej liczby komponentów na danym obszarze, co jest kluczowe dla nowoczesnych, kompaktowych urządzeń elektronicznych. Technologia montażu powierzchniowego stosowana w procesie produkcji zapewnia, że komponenty mogą być montowane bezpośrednio na powierzchni płytki, co pozwala na bardziej efektywne wykorzystanie przestrzeni i wyższy stopień złożoności w projektowaniu obwodów.

Jeśli chodzi o wykończenia powierzchni, te wielowarstwowe płytki drukowane oferują różnorodne opcje, w tym HASL, złoto zanurzeniowe, cyna zanurzeniowa, srebro zanurzeniowe, złoty palec i OSP. Każde z tych wykończeń zapewnia unikalne korzyści, takie jak doskonała lutowność, ochrona przed utlenianiem i zwiększona wydajność elektryczna, co czyni je odpowiednimi dla różnych warunków środowiskowych i wymagań operacyjnych. Ta wszechstronność sprawia, że płytki te idealnie nadają się do stosowania w sektorach takich jak lotnictwo, sprzęt medyczny, zastosowania obronne, telekomunikacja i szybkie obliczenia.

Ponadto, oferta OEM typu „wszystko w jednym” usprawnia proces produkcji dla klientów poszukujących niestandardowych rozwiązań wielowarstwowych płytek drukowanych. Od projektowania i produkcji po montaż i testowanie, usługa zapewnia, że wszystkie aspekty produkcji płytek drukowanych są obsługiwane płynnie, co skutkuje wysokiej jakości produktem spełniającym specyficzne potrzeby klienta. To zorientowane na klienta podejście do obsługi gwarantuje, że każda płytka 18-warstwowa jest dostosowana do dokładnych wymagań aplikacji, niezależnie od tego, czy chodzi o intensywne przetwarzanie danych, skomplikowane systemy sterowania, czy niezawodne infrastruktury komunikacyjne.

Podsumowując, wielowarstwowe płytki drukowane, a w szczególności płytki 18-warstwowe, są integralną częścią działania zaawansowanych systemów elektronicznych w różnych branżach. Ich solidna konstrukcja, umożliwiona przez zaawansowane techniki produkcyjne i rygorystyczne standardy pakowania, wraz z możliwością spełnienia specjalistycznych wymagań dotyczących impedancji i montażu powierzchniowego, czynią je niezastąpionym rozwiązaniem dla zastosowań wymagających gęstych połączeń i nienagannej wydajności.

Dostosowanie:

Nasze usługi dostosowywania wielowarstwowych płytek drukowanych zaspokajają różnorodne wymagania, zapewniając, że Twoje płytki 12-warstwowe i 14-warstwowe są dostosowane do dokładnych specyfikacji Twojego projektu. Z maksymalnym rozmiarem panelu 600 mm*1200 mm możemy obsłużyć potrzeby produkcji na dużą skalę.

Wszystkie nasze płytki drukowane są starannie pakowane w opakowania próżniowe z kartonem, aby zagwarantować, że Twoja wielowarstwowa płytka drukowana dotrze w nienaruszonym stanie, gotowa do natychmiastowego użycia. Jesteśmy dumni z oferowania rozwiązania OEM typu „wszystko w jednym”, usprawniając Twój proces produkcyjny poprzez obsługę wszystkich aspektów produkcji i montażu płytek drukowanych.

Aby zapewnić najwyższą jakość i trwałość Twoich płytek drukowanych, oferujemy opcje wagi miedzi do 12OZ. Ponadto, nasze płytki mogą być dostosowane do różnych opcji grubości od 0,2 mm do 6,0 mm, co pozwala na precyzyjną kontrolę sztywności i łączności płytki.

Wsparcie i usługi:

Nasza wielowarstwowa płytka drukowana jest wspierana przez kompleksowe wsparcie techniczne i usługi zaprojektowane tak, aby zapewnić najwyższą wydajność Twojego produktu. Nasze wsparcie obejmuje dostęp do szczegółowej dokumentacji produktu, w tym specyfikacji materiałowych, informacji o układzie warstw i wytycznych projektowych. Oferujemy również obszerne wsparcie w rozwiązywaniu problemów, aby pomóc Ci rozwiązać wszelkie problemy związane z wydajnością lub integracją naszych płytek drukowanych z Twoimi projektami.

Nasz zespół ds. usług technicznych może udzielić wskazówek dotyczących najlepszych praktyk w zakresie układu płytek drukowanych, zarządzania termicznego i integralności sygnału. Oferujemy również usługi przeglądu projektów, aby pomóc Ci zoptymalizować projekt płytki drukowanej pod kątem możliwości produkcyjnych i niezawodności. Ponadto, nasze wsparcie obejmuje udzielanie rekomendacji dotyczących wyboru i rozmieszczenia komponentów w celu maksymalizacji wydajności naszej wielowarstwowej płytki drukowanej.

Jeśli napotkasz jakiekolwiek wyzwania podczas rozwoju lub wdrażania swojego projektu, nasi doświadczeni inżynierowie są dostępni, aby zapewnić Ci spersonalizowane wsparcie. Jesteśmy zaangażowani w zapewnienie, że Twoje doświadczenie z naszą wielowarstwową płytką drukowaną będzie płynne i udane, od projektu po wdrożenie.

Należy pamiętać, że chociaż staramy się oferować kompleksowe wsparcie, nasze usługi nie obejmują pomocy na miejscu ani dostosowywania sprzętu. W przypadku wszelkich konkretnych próśb lub zapytań dotyczących naszego wsparcia produktowego, prosimy o zapoznanie się z naszymi oficjalnymi kanałami komunikacji. Jesteśmy oddani zapewnieniu Ci pomocy, której potrzebujesz, aby osiągnąć najlepszy możliwy wynik z naszą wielowarstwową płytką drukowaną.
