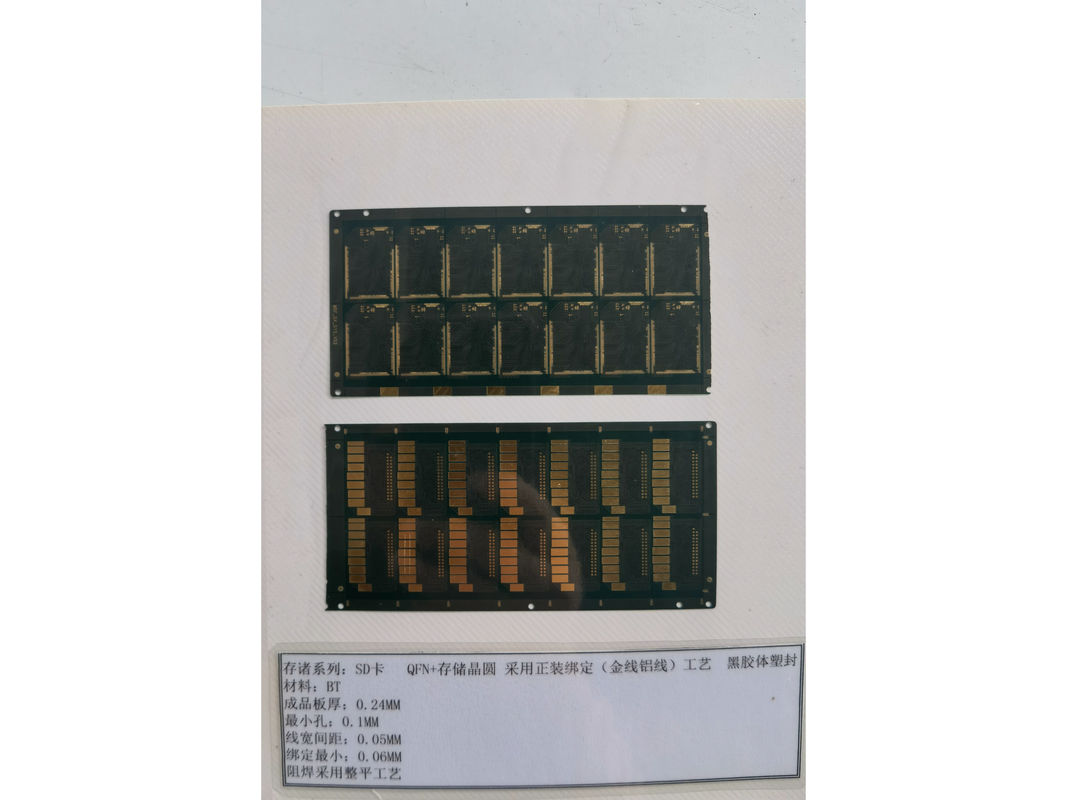

Pojawienie się zaawansowanej elektroniki sprawiło, że konieczne było opracowanie równie zaawansowanych rozwiązań.Substraty podobne do PCB stanowią znaczący skok w technologii płyt drukowanych (PCB)Nasze najwyższej klasy płyty obwodów wbudowane w podłoże są zaprojektowane, aby spełniać rygorystyczne wymagania nowoczesnych urządzeń elektronicznych,zapewnienie solidnej platformy dla szerokiego zakresu zastosowań.
Substrate Like PCB są wykonane z najwyższej jakości materiału ABF (Ajinomoto Build-up Film).co czyni go idealnym wyborem do zastosowań o wysokiej częstotliwości i dużej prędkościNiska stała dielektryczna materiału i niski strata dotyku zapewniają zachowanie integralności sygnału nawet w najbardziej wymagających warunkach.Nasze podłoże oparte płyty obwodne dostarczają wyjątkową wydajność, ze względu na nieodłączną odporność na wysokie temperatury i stabilność chemiczną.
Nasze zaangażowanie w ochronę środowiska jest oczywiste, ponieważ te PCB są zgodne z RoHS, co oznacza, że są one produkowane bez niebezpiecznych substancji.w ten sposób zapewniając, że nasze produkty są zgodne z światowymi standardami bezpieczeństwa i zrównoważonego rozwoju środowiskaZgodność z RoHS pokazuje również nasze zaangażowanie w dostarczanie produktów, które są nie tylko wysokiej jakości, ale również bezpieczne zarówno dla konsumentów, jak i środowiska.
Te PCB wyposażone w podłoże są starannie zaprojektowane w 2 warstwy, zapewniając kompaktowe, ale potężne rozwiązanie dla złożonych obwodów elektronicznych.Dwuwarstwowa konstrukcja zwiększa przestrzeń bez uszczerbku dla funkcjonalnościJest to szczególnie korzystne dla urządzeń, w których przestrzeń jest bardzo ograniczona, umożliwiając projektantom pakowanie większej liczby funkcji w mniejszy odcisk.
Jedną z najważniejszych cech nowoczesnych PCB jest możliwość zarządzania integralnością sygnału poprzez kontrolę impedancji.zapewnienie, aby właściwości elektryczne deski odpowiadały wymaganiom specyficznych sygnałów, które ona przekazujeTen poziom kontroli jest niezbędny do niezawodnej pracy szybkich obwodów cyfrowych i RF, gdzie nawet niewielkie odchyleń może prowadzić do znacznego pogorszenia wydajności.
PCB Substrate Like mają minimalny rozmiar otworu 0,2 mm. Ta cecha nie tylko umożliwia włączenie drobniejszych komponentów, ale również przyczynia się do ogólnej miniaturyzacji płyty.Niewielki rozmiar otworu jest osiągnięty dzięki zaawansowanym technikom wiercenia, zapewniając wysoką precyzję i niezawodność w umieszczaniu i funkcjonowaniu przewodów i otworów.Atrybut ten ma kluczowe znaczenie dla tworzenia gęsto zapakowanych obwodów charakterystycznych dla dzisiejszych urządzeń o wysokiej wydajności.
Nasze płyty obwodów wbudowane w podłoże są ucieleśnieniem innowacji w projektowaniu PCB.Wykorzystanie materiału ABF, zgodność z przepisami RoHS, precyzja w zakresie kontroli impedancji i włączenie niewielkiego rozmiaru otworu,wszystkie przyczyniają się do rozwiązania PCB, które jest gotowe do rozwiązania wyzwań nowoczesnej elektronikiDwuwarstwowa konstrukcja umożliwia naszym PCB obsługę wielu gałęzi przemysłu, od elektroniki użytkowej po lotnictwo, gdzie ograniczenia wydajności i przestrzeni są kluczowe.
Podsumowując, nasze PCB typu podłoża stoją na czele technologii PCB, oferując wydajne, przyjazne dla środowiska,i energooszczędne rozwiązanie dla najbardziej wymagających aplikacji elektronicznychWybierając nasze płyty obwodowe oparte na podłożu, klienci są pewni produktu, który zapewnia niezawodność, precyzję i innowacje w każdej warstwie.
Atrybut | Szczegóły |
---|---|
Zastosowanie | Urządzenia elektroniczne |
Min. wielkość otworu | 0.2 mm |
Wykończenie powierzchni | Złoto zanurzające |
Materiał | ABF |
Czas realizacji | 5-7 dni |
Min. szerokość śladu/odległość | 00,1 mm |
Zgodność z wymogami Rohs | - Tak, proszę. |
Kolor jedwabiany | Biały |
Kolor maski lutowej | Zielona |
Waga miedzi | 1 oz |
Płyty obwodów drukowanych typu podłoża (PCB) są kluczowym elementem szerokiej gamy urządzeń elektronicznych, służących jako podstawa do montażu i łączenia komponentów elektronicznych.PCB z materiałem podłoża, w szczególności wykonane z ABF (Ajinomoto Build-up Film), oferują wysoką wydajność i niezawodność, co jest niezbędne w nowoczesnych aplikacjach elektronicznych.Materiał ABF znany jest ze swoich doskonałych właściwości dielektrycznych i zdolności do utrzymania drobnych układówZ grubością zaledwie 0,2 mm, te płyty PCB stanowią kompaktowe rozwiązanie dla urządzeń elektronicznych, w których przestrzeń jest bardzo ograniczona.
Przypadki i scenariusze zastosowań PCB wyposażonych w podłoże są zróżnicowane i obejmują szeroki zakres branż, w tym elektronikę użytkową, urządzenia medyczne, systemy motoryzacyjne,i lotnictwoW elektronikach konsumenckich urządzenia takie jak smartfony, tablety i laptopy wymagają miniaturyzowanych, ale potężnych płyt PCB, które mogą obsługiwać szybką transmisję sygnału bez zakłóceń.W tym momencie wchodzi w grę kontrola impedancji.Obecność kontroli impedancji w tych PCB zapewnia integralność sygnału dla szybkiej komunikacji danych, która jest kluczową cechą dzisiejszych urządzeń podłączonych.
W dziedzinie medycyny PCB typu podłoża są stosowane w zaawansowanych urządzeniach diagnostycznych, noszonych monitorach zdrowotnych i urządzeniach podtrzymujących życie.Potrzeba niezawodności i precyzji w urządzeniach medycznych oznacza, że jakość płyt obwodowych z materiałem podłoża jest niezwykle ważnaZielona maska lutowa, która jest zwykle stosowana na tych PCB, zapewnia nie tylko rozpoznawalną estetykę, ale również działa jako warstwa ochronna przed zanieczyszczeniem,zapewnienie długowieczności i bezpieczeństwa wyrobów medycznych.
Przemysł motoryzacyjny korzysta z tych płyt PCB w systemach takich jak sterowanie silnikiem, infotainment i czujniki bezpieczeństwa.w tym ekstremalne temperatury i wibracje, wymagają PCB, które są wytrzymałe i mogą utrzymać swoją wydajność w czasie.PCB wyposażone w podłoże muszą wytrzymać ekstremalne warunki środowiskowe i zapewniać niezawodną funkcjonalność w systemach krytycznych, takich jak nawigacja., systemów komunikacji i sterowania lotem.
Podsumowując, deski drukowane typu podłoża są niezbędne w dziedzinie urządzeń elektronicznych, stanowiąc niezbędną podstawę dla wielu zastosowań.precyzyjne sterowanie impedancją, a odpowiednia grubość 0,2 mm, w połączeniu z ochronną zieloną maską lutową, zapewnia, że te PCB spełniają rygorystyczne wymagania różnych branż high-tech.W urządzeniach użytkowych lub specjalistycznych urządzeniach przemysłowych, PCB wyposażone w podłoże są nieznanymi bohaterami umożliwiającymi funkcjonalność i postęp technologii elektronicznej.
Doświadcz precyzji płyt obwodowych wbudowanych w podłoże, dostosowanych do Twoich potrzeb.Zapewniamy, że Twój projekt będzie działał zgodnie z planem, nie naruszając jakości.
Nasze płyty obwodów z materiałem podłoża są zbudowane z silnym miedzianym ciężarem 1 uncji, zapewniając niezawodną przewodność dla aplikacji elektronicznych.2 mm grubości desek pozwala na kompaktową i wydajną konstrukcjęIdealne dla nowoczesnej elektroniki.
Wykorzystanie wysokiej jakości materiału ABF zapewnia, że nasze płyty obwodów wbudowane w podłoże oferują lepszą wydajność i trwałość.Wykonujemy skomplikowane projekty o minimalnej wielkości dziury 0.2 mm, umożliwiające precyzyjne umieszczenie i łączność komponentów.
Our Substrate Like PCBs (SLP) product line is supported by a comprehensive range of technical support and services to ensure our customers achieve the best possible performance from our advanced circuitry solutionsNasze usługi obejmują szczegółową dokumentację produktu, notatki aplikacyjne i wytyczne projektowe, aby ułatwić proces projektowania.oferujemy pomoc w rozwiązywaniu problemów i doradztwo techniczne w celu rozwiązania wszelkich wyzwań, z którymi możesz się zetknąć podczas integracji naszych produktów SLP z aplikacjamiNasz zespół ekspertów dba o wsparcie w całym cyklu życia produktu, od koncepcji projektu do końca życia.Należy pamiętać, że konkretne usługi wsparcia mogą różnić się w zależności od regionu i złożoności produktu.
Wyślij do nas zapytanie
