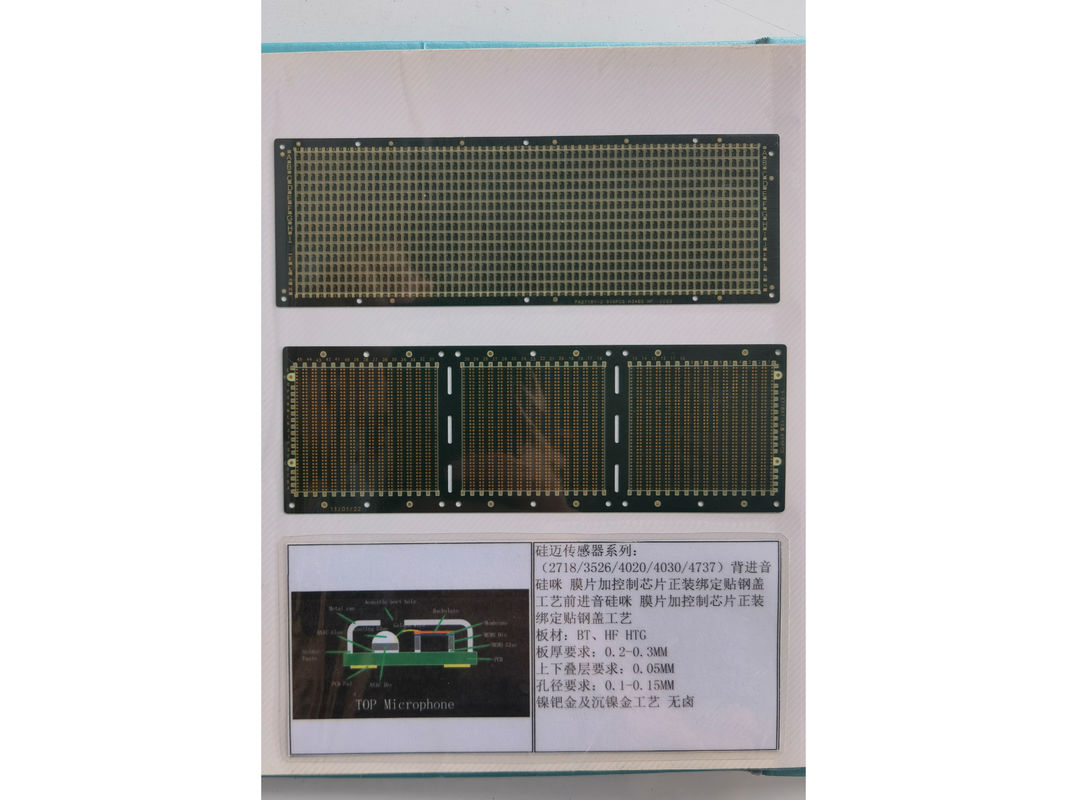

Impedans kontrolowany podłoża jak PCB zielona solder maskę 2 warstwy płytki obwodowej silikonowej pszenicy PCB

Opis produktu:

Produkt Substrate Like PCBs stanowi znaczący skok w dziedzinie układów elektronicznych, łącząc innowacje z niezawodnością wymaganą do wielu nowoczesnych zastosowań.Zaprojektowany w celu spełnienia rygorystycznych wymagań przemysłu technologicznego, PCB wyposażone w podłoże oferują zaawansowaną platformę dla złożonych komponentów elektronicznych, zapewniając wysoki stopień funkcjonalności i trwałości.

Materiał podstawowy stosowany w tych PCB to ABF (Ajinomoto Build-up Film), wysokiej wydajności podłoże, które zapewnia doskonałą izolację elektryczną, umożliwiając jednocześnie układy o cienkiej linii.Wyjątkowa stabilność termiczna i wytrzymałość ABF sprawiają, że jest to idealny wybór dla płytek drukowanych typu podłoża, gdzie najważniejsza jest precyzja i niezawodność długoterminowa.

Jedną z kluczowych cech tych PCB jest ich waga miedziana.umożliwiające wydajną dystrybucję energii bez naruszania integralności strukturalnej płytyTa waga jest szczególnie odpowiednia do szerokiego zakresu zastosowań elektronicznych, od urządzeń konsumenckich po systemy przemysłowe, w których kluczowa jest spójna wydajność.

Jeśli chodzi o szczegóły projektowe, te płyty obwodowe oparte na podłożu mają elegancki biały jedwabnik nad żywą zieloną maską lutową.Biały kolor jedwabnoprzęgowy jest nie tylko estetyczny, ale także daje wyraźny kontrast, który pomaga w widoczności znakówJest to kluczowe dla dokładności montażu oraz dla łatwości utrzymania i rozwiązywania problemów po produkcji.

Maska lutowa, podstawowy element w projektowaniu PCB, odgrywa kluczową rolę w ochronie śladów miedzi przed utlenianiem i zapobieganiu powstawaniu mostów lutowych między ściśle odległymi podkładkami lutowymi.Wybrany zielony kolor do maski lutowej jest klasykiem w branży, uznany za zdolność zmniejszenia obciążenia oczu dla techników pracujących na deskach i za łatwość kontroli w różnych warunkach oświetleniowych.

Kolejną istotną cechą tych płyt PCB jest ich minimalny rozmiar otworu, który wynosi imponujący 0,2 mm. Umożliwia to włączenie bardzo cienkiej głośności komponentów i połączeń wysokiej gęstości (HDI),które są coraz powszechniejsze w kompaktowych, urządzenia o wysokiej wydajności. The ability to accommodate such small vias ensures that these Substrate Like PCBs are at the forefront of miniaturization trends while maintaining signal integrity and reducing signal loss and cross-talk.

Substrate Like PCB są wytwarzane z precyzją i są dostosowane do stale zmieniających się potrzeb zaawansowanej elektroniki.aplikacje wrażliwe na sygnały, czyli solidne zarządzanie energią, te PCB wyposażone w podłoże są zaprojektowane tak, aby działały pod naciskiem nowoczesnych wymagań elektronicznych.skrupulatne rozważania projektowe, i przestrzeganie norm przemysłowych, te PCB są świadectwem postępu technologii płyt obwodowych.

Ogólnie rzecz biorąc, PCB Substrate Like są świadectwem innowacji i wiedzy specjalistycznej wbudowanej w branżę.Stanowią one kluczowe rozwiązanie dla projektantów i inżynierów chcących posunąć granice tego, co jest możliwe z urządzeniami elektronicznymiPołączenie niezawodnego materiału, jak ABF, precyzyjnej produkcji i przemyślanych funkcji, takich jak biały jedwabnik i zielona maska lutowa,wszystkie przyczyniają się do PCB, który jest nie tylko funkcjonalny, ale także wysoce wydajny i trwałyDzięki tym płytom drukowanym, przyszłość elektroniki jest jasna, wszechstronna i niezwykle obiecująca.

Charakterystyka:

• Nazwa produktu: Substrat podobny do PCB
• Min. Rozmiar otworu: 0,2 mm
• Maska lutowa Kolor: zielony
• Zgodność Rohs: Tak
• Tłuszcz miedzi: 1 oz
• Warstwy: 2
• Płyty drukowane typu podłoża
• Płyty drukowane
• PCB wyposażone w podłoże

Parametry techniczne:

Zastosowanie:

Płyty obwodów drukowanych typu podłoża (PCB) są kluczowym elementem w dziedzinie urządzeń elektronicznych, stanowiącym podstawę montażu i połączenia komponentów elektronicznych.Płyty te są integralną częścią funkcjonalności wielu aplikacji elektronicznychSpecyficzne atrybuty produktu, takie jak wykończenie powierzchni, zastosowanie, waga miedzi, kolor maski lutowej i minimalna szerokość śladu/rozstawienie,odgrywają kluczową rolę w określeniu odpowiednich okazji i scenariuszy zastosowania tych PCB.

Dzięki wykończeniu powierzchniowemu złotego zanurzenia, te płytki PCB zapewniają niezawodną spawalność i doskonałą płaskość powierzchni,który jest szczególnie korzystny dla zaawansowanych elementów elektronicznych wymagających wysokiego poziomu precyzjiZłoto zanurzające to najwyższej klasy wykończenie powierzchniowe, które zapewnia nie tylko płaską powierzchnię do mocowania komponentów, ale również solidną barierę oksydacyjną.Ten rodzaj wykończenia nadaje się do transmisji sygnału o wysokiej częstotliwości, co czyni go idealnym do zastosowania w zaawansowanych urządzeniach komunikacyjnych, precyzyjnym sprzęcie medycznym i szybkich komputerach.

Specyfikacja 1 uncji miedziana oznacza grubość warstwy miedzi na płytce PCB, osiągając równowagę między skutecznością transmisji sygnału a zarządzaniem cieplnym.Płyty obwodne z materiałem podłoża, które zawierają masę miedzi 1 oz, są powszechnie stosowane w standardowych urządzeniach elektronicznych, w których wymagana jest typowa obsługa mocy i rozpraszanie cieplneSą idealne do urządzeń elektronicznych, oświetlenia LED i obwodów o umiarkowanej mocy, gdzie kluczowa jest wydajność i trwałość.

Zielony kolor maski lutowniczej nie jest tylko estetyczny, ale pełni kluczową funkcję w zapobieganiu zwarciom i ochronie śladów miedzi przed czynnikami środowiskowymi, takimi jak utlenianie.Powszechność zielonej maski lutowej uczyniła ją synonimem elektroniki.Urządzenia wymagające standaryzowanego podejścia, począwszy od urządzeń gospodarstwa domowego po ogólny sprzęt komputerowy,często używają zielonych masek lutowych ze względu na ich sprawdzoną skuteczność i znajomość w branży.

Co więcej, minimalna szerokość śladu / odległość 0,1 mm wskazuje na zdolność płyt obwodowych osadzonych w podłożu do obsługi umieszczania komponentów o wysokiej gęstości.Ta cecha jest szczególnie ważna w zastosowaniach, w których przestrzeń jest bardzo ważna, na przykład w urządzeniach mobilnych, technologii noszalnych i innych kompaktowych urządzeniach elektronicznych, które wymagają miniaturyzacji bez uszczerbku dla wydajności.Dokładność szerokości śladu i rozstawienia zapewnia, że integralność sygnału jest utrzymywana nawet wraz ze wzrostem złożoności obwodów.

Podsumowując, płyty drukowane typu podłoża o opisanych atrybutach są uniwersalne i mogą być stosowane w szerokim spektrum urządzeń elektronicznych.zdolność do umieszczania komponentów o wysokiej gęstości, a ich niezawodność sprawiają, że są nieodzownym elementem w przemyśle elektronicznym.te PCB zapewniają niezbędną platformę do wielu zastosowań, w których wydajność i trwałość są najważniejsze.

Dostosowanie:

Odkryj nasze usługi dostosowywania produktów, aby zwiększyć wydajność Twoich płyt drukowanych typu podłoża.Zapewniamy, że twoje obwody działają niezawodnie i sprawnie.Nasze płytki PCB z strukturą podłoża mogą pomieścić minimalną wielkość otworu 0,2 mm, idealnie nadającą się do skomplikowanych projektów i zaawansowanych komponentów elektronicznych.

Zaprojektowane dla szerokiej gamy urządzeń elektronicznych, nasze płyty obwodnicze z komponentami podłoża są wszechstronne i dostosowalne do konkretnych zastosowań.oferowanie zgodności Rohs w celu spełnienia norm regulacyjnych i promowania zrównoważonego rozwoju w produkcji.

Ponadto, zapewniamy elegancką i czystą estetykę z kolorem Silkscreen w białym, zapewniając, że twoje PCB są nie tylko funkcjonalnie lepsze, ale również atrakcyjne wizualnie.Zaufaj naszym usługom personalizacji produktów, aby dostarczyć wysokiej jakości, rozwiązania PCB na bazie podłoża dla projektów elektronicznych.

Wsparcie i usługi:

Nasze PCB typu podłoża są wyposażone w kompleksowe wsparcie techniczne i usługi zapewniające zadowolenie i pomyślne zastosowanie.Nasz zespół ekspertów poświęcony jest zapewnieniu najnowocześniejszej pomocy w integracji i utrzymaniu naszych produktów PCBOferujemy szczegółową dokumentację produktu, która obejmuje specyfikacje, wytyczne instalacyjne oraz najlepsze praktyki obsługi i użytkowania.

W przypadku jakichkolwiek problemów technicznych, udostępniamy pomoc w rozwiązywaniu problemów w celu zidentyfikowania i rozwiązania jakichkolwiek problemów z wydajnością lub kompatybilnością.ulepszenia, oraz informacje na temat najnowszych postępów technologicznych związanych z technologią PCB podobnych do podłoża.

Nasze wsparcie obejmuje wszelkie pytania dotyczące opcji dostosowania,pomoc w dostosowaniu naszych produktów do Państwa konkretnych potrzeb i zastosowańStaramy się, aby nasi klienci mieli wszystkie niezbędne zasoby do efektywnego i efektywnego wykorzystania naszych PCB.
