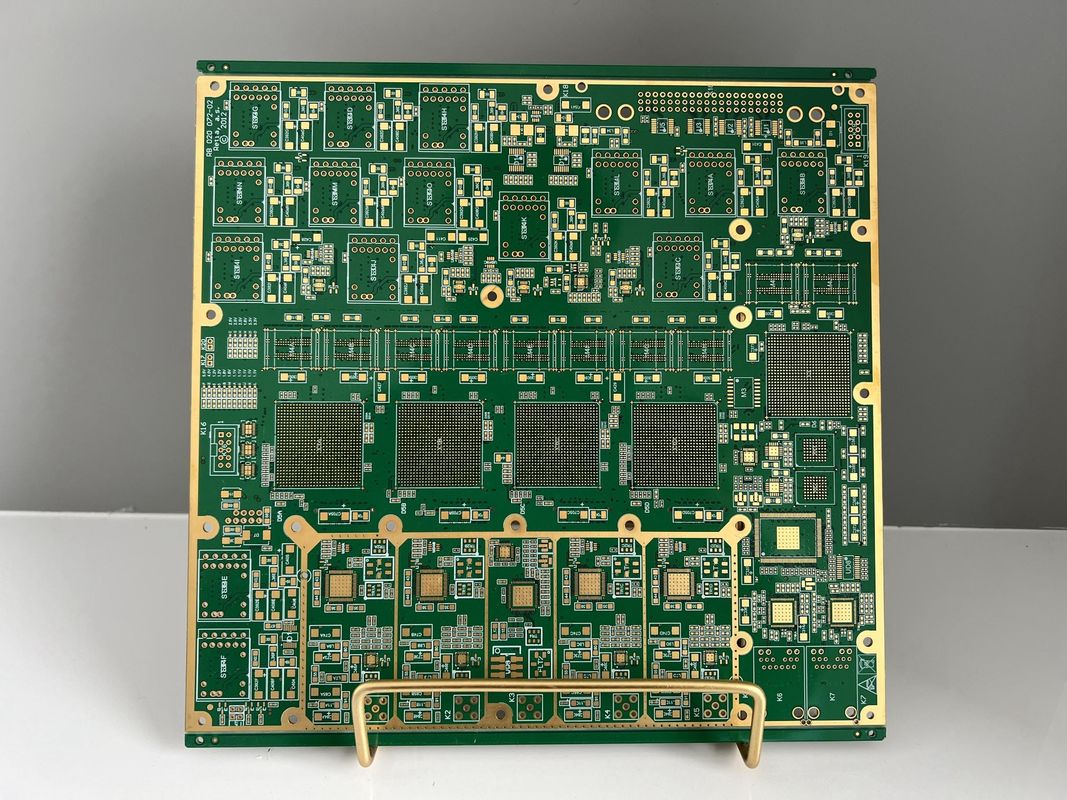

Płytki drukowane (PCB) High-Density Interconnect (HDI) typu Any Layer stanowią szczyt technologii PCB, przeznaczone do złożonych projektów okablowania o dużej gęstości w różnych branżach. Płytki te są zaprojektowane tak, aby sprostać rygorystycznym wymaganiom aplikacji wysokiej prędkości i wysokiej częstotliwości, gdzie przestrzeń, waga i wydajność są kluczowymi czynnikami. Dzięki możliwości posiadania dowolnej liczby warstw, te płytki PCB HDI Any Layer oferują niezrównaną elastyczność projektowania, co czyni je doskonałym wyborem dla zaawansowanych zespołów elektronicznych.
Jedną z najbardziej godnych uwagi cech płytek PCB HDI Any Layer jest ich rozbudowana zdolność do obsługi dużej liczby warstw. Pozwala to na skompresowanie znacznej ilości obwodów w małym formacie, co jest niezbędne w nowoczesnych urządzeniach elektronicznych wymagających złożonego okablowania i wysokiej funkcjonalności. Technologia Any Layer umożliwia tworzenie połączeń między dowolnymi warstwami PCB, co optymalizuje integralność sygnału i wydajność elektryczną produktu końcowego.
Pod względem wykończeń powierzchni, płytki PCB HDI Any Layer są dostępne w różnych opcjach do wyboru, w tym Hot Air Solder Leveling (HASL), Electroless Nickel Immersion Gold (ENIG), Immersion Silver i Organic Solderability Preservatives (OSP). Każde z tych wykończeń powierzchni oferuje unikalne korzyści. HASL jest opłacalny i zapewnia dobrą lutowność, podczas gdy ENIG oferuje doskonałą odporność na korozję i jest idealny do komponentów o drobnych rastrach. Immersion Silver jest znany ze swojej doskonałej płaskości i przewodności, a OSP zapewnia czystą, bezołowiową powierzchnię, która nadaje się do złożonych wymagań lutowniczych.
Waga miedzi jest kolejnym kluczowym atrybutem tych płytek o dużej gęstości okablowania. Dzięki opcjom od 0,5 uncji do 6 uncji, płytki PCB HDI Any Layer mogą sprostać różnym wymaganiom dotyczącym przenoszenia prądu, zapewniając ich dostosowanie do potrzeb zasilania i sygnału aplikacji. Cięższe wagi miedzi są szczególnie korzystne w zastosowaniach, gdzie zarządzanie termiczne jest problemem, ponieważ pomagają one skuteczniej rozpraszać ciepło.
Kontrola impedancji jest kluczową specyfikacją w projektowaniu i produkcji płytek PCB HDI Any Layer. Płytki te są precyzyjnie zaprojektowane, aby zapewnić, że impedancja ścieżek i przelotek spełnia specyficzne wymagania aplikacji. Jest to kluczowe dla utrzymania integralności sygnału, szczególnie w obwodach o wysokiej prędkości i wysokiej częstotliwości, gdzie jakiekolwiek odchylenie może prowadzić do utraty sygnału lub odbicia.
Ponadto, aspekty estetyczne i funkcjonalne płytek PCB HDI Any Layer są uwzględnione dzięki dostępności różnych kolorów sitodruku, w tym białego, czarnego i żółtego. Warstwa sitodruku jest niezbędna do dodawania czytelnych oznaczeń na PCB, takich jak identyfikatory komponentów i punkty testowe, które ułatwiają montaż i rozwiązywanie problemów. Wybór koloru może poprawić widoczność tych oznaczeń lub nadać specyficzny wygląd, aby dopasować się do preferencji marki lub projektu produktu końcowego.
Płytki drukowane High Density Interconnect Any Layer stanowią krok naprzód w produkcji PCB, zaspokajając ewoluujące zapotrzebowanie na bardziej kompaktowe, wydajne i wysokowydajne urządzenia elektroniczne. Płytki te są szczególnie odpowiednie do zastosowań w telekomunikacji, urządzeniach medycznych, obronności i lotnictwie, a także w każdej innej dziedzinie wymagającej zaawansowanego pakowania elektronicznego. Dzięki doskonałej niezawodności połączeń, dużej liczbie warstw i doskonałym charakterystykom elektrycznym, płytki PCB HDI Any Layer są strategicznym wyborem dla projektantów, którzy chcą przesunąć granice projektowania elektronicznego i osiągnąć przewagę konkurencyjną na swoich rynkach.
Podsumowując, płytki drukowane High Density Interconnect Any Layer są świadectwem postępu w technologii PCB. Oferują one połączenie dużej liczby warstw, wszechstronnych wykończeń powierzchni, znaczących opcji wagi miedzi, rygorystycznej kontroli impedancji i szeregu kolorów sitodruku, co czyni je konfigurowalnym rozwiązaniem dla złożonych wymagań okablowania o dużej gęstości. Niezależnie od tego, czy pracujesz nad najnowocześniejszym urządzeniem konsumenckim, czy krytycznym komponentem lotniczym, płytki PCB HDI Any Layer zapewniają niezawodność, wydajność i precyzję potrzebne do realizacji Twoich innowacyjnych projektów.
| Parametr techniczny | Specyfikacja |
|---|---|
| Minimalna szerokość/odstęp linii | 3mil/3mil |
| Materiał | FR-4 |
| Kolor sitodruku | Biały, Czarny, Żółty |
| Waga miedzi | 0,5oz-6oz |
| Liczba warstw | Dowolna warstwa |
| Min. gotowy rozmiar otworu | 0,1 mm |
| Czas realizacji | 2-5 dni |
| Testowanie | Test sondy latającej, test elektroniczny |
| Grubość | 0,2 mm-6,0 mm |
| Wykończenie powierzchni | HASL, ENIG, Immersion Silver, OSP |
Płytka PCB HDI (High-Density Interconnect) Any Layer to wyrafinowana wielowarstwowa płytka drukowana o dużej gęstości, zaprojektowana specjalnie do zaspokojenia złożonych potrzeb nowoczesnej elektroniki. Atrybuty produktu, takie jak minimalny pierścień otaczający 3mil, zastosowanie materiału FR-4, kontrola impedancji oraz minimalna szerokość/odstęp linii 3mil/3mil, czynią ją idealnym wyborem do szerokiego zakresu zastosowań i scenariuszy.
Jednym z głównych zastosowań płytek PCB HDI Any Layer jest dziedzina wysokowydajnych obliczeń. Duża gęstość tych płytek umożliwia im obsługę najnowszej generacji procesorów i modułów pamięci, które wymagają wielowarstwowej płytki drukowanej o dużej gęstości do obsługi wielu sygnałów przy wysokich prędkościach. Precyzyjna kontrola impedancji zapewnia integralność sygnału dla szybkiego transferu danych, co czyni te płytki idealnymi do serwerów, centrów danych i superkomputerów.
Ponadto, płyta Interconnect o dużej gęstości jest kluczowa w dziedzinie telekomunikacji. Urządzenia takie jak smartfony, tablety i inne systemy komunikacji bezprzewodowej korzystają z kompaktowych rozmiarów i ulepszonej wydajności elektrycznej, którą zapewniają te płytki PCB. Płytki PCB HDI Any Layer pozwalają na gęstsze rozmieszczenie komponentów, co jest niezbędne w elektronice przenośnej, która ma ograniczoną przestrzeń, ale wymaga wysokiej funkcjonalności.
W branży medycznej płytki drukowane High Density Interconnect Any Layer są wykorzystywane w krytycznym sprzęcie medycznym. Urządzenia takie jak aparaty MRI, skanery CT i inne narzędzia diagnostyczne polegają na wysokiej precyzji i niezawodności, którą oferują te płytki PCB. Możliwość wytrzymania testów sondy latającej i testów elektronicznych zapewnia, że każda płytka spełnia rygorystyczne wymagania niezbędne w zastosowaniach medycznych.
Ponadto, te płytki PCB są również powszechne w sektorze motoryzacyjnym, gdzie zaawansowana elektronika staje się coraz bardziej powszechna. Od jednostek sterujących silnikiem po systemy infotainment, płytki PCB HDI Any Layer zapewniają niezawodność i trwałość potrzebne do wytrzymania trudnych warunków występujących w zastosowaniach motoryzacyjnych.
Wreszcie, systemy lotnicze i obronne również wykorzystują płytki drukowane High Density Interconnect Any Layer do swoich zaawansowanych systemów elektronicznych. Sektory te wymagają komponentów, które mogą działać niezawodnie w ekstremalnych warunkach, a wytrzymałość materiału FR-4 w połączeniu z możliwościami połączeń o dużej gęstości sprawiają, że te płytki PCB są oczywistym wyborem.
Podsumowując, płytki PCB HDI Any Layer są wszechstronne i mogą być stosowane w różnych branżach zaawansowanych technologii ze względu na ich doskonałą wydajność elektryczną, niezawodność i skalowalność. Niezależnie od tego, czy chodzi o obliczenia, telekomunikację, medycynę, motoryzację, czy lotnictwo i obronność, te wielowarstwowe płytki drukowane o dużej gęstości są zaprojektowane do pracy w najbardziej wymagających warunkach.
Nasze płytki PCB HDI Any Layer oferują szereg usług personalizacji produktu, aby sprostać wymagającym potrzebom systemów montażu o dużej gęstości. Zapewniamy kompleksowe opcje testowania, w tym zarówno test sondy latającej, jak i test elektroniczny, aby zapewnić, że każda płyta Interconnect typu Any-Layer spełnia nasze rygorystyczne standardy jakości.
Minimalny gotowy rozmiar otworu, który możemy osiągnąć, wynosi zaledwie 0,1 mm, co umożliwia projektowanie zintegrowanych obwodów o dużej gęstości, wymagających precyzyjnych i skomplikowanych wzorów. Nasze opcje kolorów maski lutowniczej obejmują zielony, czerwony, niebieski, czarny, żółty i biały, co daje elastyczność w wyborze idealnego wyglądu dla Twojego projektu.
Obsługujemy również różne wymagania dotyczące wagi miedzi, od 0,5 uncji do 6 uncji, aby sprostać różnym zdolnościom przenoszenia prądu i potrzebom w zakresie trwałości. Ponadto, nasza technologia pozwala na minimalną szerokość i odstęp linii 3mil/3mil, co jest kluczowe dla skomplikowanych projektów związanych z płytami Interconnect typu Any-Layer.
Nasze płytki PCB HDI Any Layer są objęte kompleksowym wsparciem technicznym i usługami, aby zapewnić najwyższy poziom satysfakcji. Dzięki naszej najnowocześniejszej technologii High-Density Interconnector (HDI) możemy wspierać złożone projekty z wysoką niezawodnością i precyzją. Nasze wsparcie obejmuje:
Konsultacje projektowe: Nasz zespół ekspertów jest dostępny, aby pomóc w kwestiach projektowania PCB, zapewniając optymalizację układu pod kątem technologii HDI Any Layer.
Wsparcie produkcyjne: Prowadzimy Cię przez proces produkcyjny, dostarczając informacji na temat wyboru materiałów, stosu warstw i możliwości procesowych, aby spełnić Twoje wymagania.
Zapewnienie jakości: Nasze produkty przechodzą rygorystyczne procedury testowania i kontroli jakości, aby zagwarantować, że spełniają wszystkie standardy branżowe i Twoje specyficzne wymagania jakościowe.
Dokumentacja techniczna: Dostarczamy szczegółową dokumentację obejmującą specyfikacje, instrukcje obsługi i wytyczne dotyczące najlepszych praktyk podczas montażu i integracji.
Wsparcie posprzedażowe: Nasze zaangażowanie wobec Ciebie trwa po dostawie, oferując wsparcie posprzedażowe w celu rozwiązania wszelkich obaw lub problemów, które mogą pojawić się podczas użytkowania naszych płytek PCB HDI Any Layer.
W przypadku jakichkolwiek pytań technicznych lub pomocy dotyczącej Twoich płytek PCB HDI Any Layer, nasz dedykowany zespół wsparcia jest gotowy, aby pomóc Ci osiągnąć najlepszą możliwą wydajność Twojego produktu.
