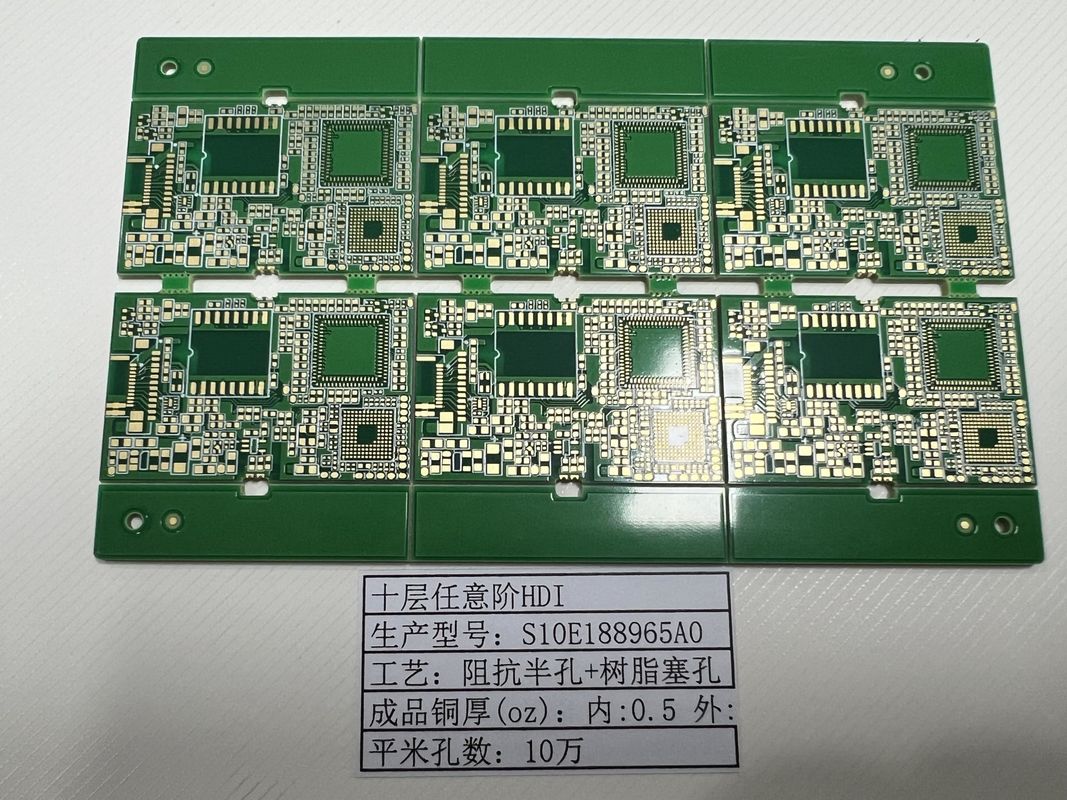

Impedans kontrolowany FR-4 HDI PCB Biały/Czarny/Żółty Silkscreen 3mil Line

Opis produktu:

HDI (High Density Interconnect) Any Layer PCB to szczyt zaawansowanej technologii płyt obwodowych.o wyrafinowanych wielowarstwowych konstrukcjach płyt drukowanych o wysokiej gęstości, spełniających najbardziej wymagające zastosowania elektronicznePCB są starannie wykonane, aby pomieścić dużą gęstość komponentów w miniaturowym systemie połączeń, umożliwiając lepszą wydajność i niezawodność dla szerokiego zakresu przemysłu,łącznie z lotnictwem, medycyny, telekomunikacji i elektroniki użytkowej.

Podstawą płytek HDI Any Layer PCB jest niezrównana zdolność kontroli impedancji.istotnym aspektem dla obwodów dużych prędkości i dużych częstotliwości, w których precyzyjne dopasowanie impedancji ma zasadnicze znaczenieUtrzymując ścisłe tolerancje na impedancję śladów, te PCB zapewniają stałą wydajność elektryczną,który jest szczególnie istotny w zaawansowanych urządzeniach elektronicznych, gdzie szybkość transmisji danych jest niezbędna.

Aby zapewnić najwyższą jakość i niezawodność każdego HDI Any Layer PCB, wprowadzono rygorystyczne protokoły testowania.każdy PCB jest dokładnie sprawdzany pod kątem ewentualnych wadTest z lotną sondą, rodzaj testu w obwodzie, wykorzystuje sondy do elektrycznego testowania PCB bez potrzeby specjalnego urządzenia, oferując elastyczne i dokładne rozwiązanie testowe.Z drugiej strony, E-test lub test elektryczny, jest przeprowadzany w celu sprawdzenia otwarć lub krótkotrążeczek, które mogłyby zagrozić funkcjonalności PCB.

Z uniwersalnym zakresem grubości od szczupłych 0,2 mm do solidnych 6,0 mm, HDI Any Layer PCB można dostosować do wymagań dowolnego zastosowania,czy wymagane są szczupłe profile dla kompaktowych urządzeń lub grubiejsze deski dla zwiększonej trwałości i wsparcia cięższych komponentówTa adaptacyjność zapewnia projektantom elastyczność w optymalizacji ich PCB dla konkretnych przypadków użytkowania, bez uszczerbku dla wydajności lub integralności strukturalnej.

Waga miedzi tych płyt PCB może być dostosowana od 0,5 do 6 uncji, co pozwala na precyzyjne dostosowanie mocy prądu i zarządzania cieplnym. This flexibility in copper weight is essential for accommodating different power requirements and ensures that the multilayer high-density printed circuit board can handle the electrical demands of today's high-performance components.

Jeśli chodzi o wykończenia powierzchniowe, PCB HDI Any Layer oferują szereg opcji.idealny do lutowania faląENIG (Electroless Nickel Immersion Gold) oferuje doskonałą płaskość powierzchni i jest szczególnie odpowiedni do elementów o cienkiej ściśleści, zapewniając niezawodne połączenia lutowe.Srebro zanurzone zapewnia płaską powierzchnię i dobrą spawalność, natomiast OSP (Organic Solderability Preservatives) oferuje czystą i przyjazną dla środowiska opcję, która chroni powierzchnię miedzi przed utlenianiem podczas przechowywania i przed procesami lutowania.

Każde HDI Any Layer PCB jest cudem inżynierii, zapewniając wielowarstwową płytę drukowaną o wysokiej gęstości z subtelnością miniaturowego systemu połączeń.Połączenie zaawansowanych funkcji, takich jak kontrola impedancji, kompleksowe badania, dostosowywalna grubość i waga miedzi, wraz z wyborem wysokiej jakości wykończeń powierzchni,Zrób te PCB preferowanym wyborem dla zastosowań, w których tylko najlepsze będą wystarczającePoprzez integrację tych atrybutów, HDI Any Layer PCB rozszerza granice możliwości w projektowaniu elektronicznym, umożliwiając rozwój mniejszych, szybszych,i bardziej wydajnych urządzeń elektronicznych.

Charakterystyka:

• Nazwa produktu: HDI Any Layer PCB
• Wysokiej gęstości płyta połączeń
• Wysoka gęstość łączy każdą warstwę
• Badania: Badanie sondy latającej, test E
• Min. Wykończone otwory: 0,1 mm
• Minimalna wielkość otworu: 0,1 mm
• Materiał: FR-4
• Min. Pierścień pierścieniowy: 3 mil.
• Połączenia między sieciami o wysokiej gęstości

Parametry techniczne:

Zastosowanie:

PCB o wysokiej gęstości łączności (HDI) Any Layer są najnowocześniejszymi w technologii płyt obwodowych drukowanych (PCB), oferując uniwersalne rozwiązania dla różnych złożonych zastosowań elektronicznych.Z atrybutami takimi jak minimalna szerokość linii/rozstaw między liniami 3 mm/3 mm, możliwość liczby warstw, zakres grubości od 0,2 mm do 6,0 mm, minimalna wielkość otworu do 0,1 mm i precyzyjna kontrola impedancji,HDI Any Layer PCB są idealne dla nowoczesnych systemów montażu o wysokiej gęstości.

Te zaawansowane płyty interkonekcyjne o wysokiej gęstości są szczególnie odpowiednie do okazji i scenariuszy, w których przestrzeń i waga są najważniejsze, na przykład w urządzeniach mobilnych, smartfonach i tabletach.Ich zdolność do obsługi dowolnej liczby warstw sprawia, że są doskonałe dla urządzeń wielofunkcyjnych, które wymagają wielu połączeń w kompaktowej przestrzeniMałe rozmiary elementów i wysoka liczba warstw umożliwiają integrację większej liczby funkcji na jednej płytce, co prowadzi do cieńszych, lżejszych produktów o zwiększonej wydajności.

W dziedzinie urządzeń medycznych, HDI Any Layer PCB zapewniają niezawodność i precyzję kluczowe dla bezpieczeństwa pacjentów.i zaawansowane instrumenty chirurgiczne opierają się na systemie montażu o wysokiej gęstości oferowanym przez technologię HDI, aby zapewnić dokładną i konsekwentną wydajność nawet w najbardziej wymagających zastosowaniach.

Technologia HDI Any Layer jest również użyteczna w przemyśle lotniczym i wojskowym.Wytrzymałość zapewniona przez określony zakres grubości, w połączeniu z precyzją kontroli impedancji, sprawia, że tablica HDI nadaje się do użytku w elektronikach lotniczych, systemach satelitarnych i urządzeniach komunikacyjnych wojskowych, gdzie niezawodność nie jest negocjowana.

Ponadto w przemyśle motoryzacyjnym PCB HDI Any Layer są coraz częściej stosowane ze względu na ich zdolność do obsługi sygnałów dużych prędkości i obsługi zaawansowanych systemów wspomagania kierowcy (ADAS).Kompaktowy rozmiar i lekka waga tych płyt interkonekcyjnych o wysokiej gęstości są kluczowe dla nowoczesnych pojazdów, w których przestrzeń jest ograniczona, a wydajność jest najważniejsza.

Wreszcie sektory informatyczne i magazynowania danych korzystają z korzyści płyt PCB HDI Any Layer poprzez ich zastosowanie w serwerach, wydajnych komputerach i urządzeniach pamięci masowej.Wyższa wydajność elektryczna i wysoka gęstość połączeń umożliwiają zaspokojenie stale rosnących wymagań szybszych prędkości przetwarzania i większej przepustowości danych.

Podsumowując, wszechstronność płytek HDI AnyLayer PCB czyni je niezbędnymi w rozwoju produktów elektronicznych.lotnictwo kosmiczne i obrona, motoryzacji lub informatyki, PCB o wysokiej gęstości łączących każdą warstwę stanowią podstawę dla następnej generacji systemów montażowych o wysokiej gęstości.

Dostosowanie:

Nasze wysokogęstościowe płytki PCB oferują doskonałe usługi dostosowywania produktów, aby sprostać wymaganiom zaawansowanych aplikacji elektronicznych.nasze wysokiej gęstości tablic okablowania są zaprojektowane, aby wspierać skomplikowane układy i wysokiej gęstości komponentów.

Liczba warstw dla naszych płyt HDI Any Layer PCB jest w pełni dostosowywalna, co pozwala na elastyczność w projektowaniu i funkcjonalności, która jest niezbędna dla technologii High-Density Interconnect.Klienci mają możliwość określenia dokładnej liczby warstw potrzebnych dla ich konkretnej aplikacji.

Zapewnienie jakości jest najwyższym priorytetem, a my przeprowadzamy dogłębne testy, wykorzystując zarówno testy lotnicze, jak i metody E-test, aby zapewnić niezawodność i wydajność naszych PCB HDI.

Zbudowane z trwałego materiału FR-4, nasze PCB są trwałe i wytrzymają trudności złożonych urządzeń elektronicznych.Materiał FR-4 zapewnia doskonałą izolację elektryczną i stabilność dla aplikacji HDI.

Dostosowanie obejmuje również preferencje estetyczne, z opcjami kolorów jedwabnoprawnych dostępnymi w kolorze białym, czarnym lub żółtym, aby dopasować się do wymogów projektowania produktu lub marki.Nasze wysokiej gęstości łączy dowolne warstwy PCB są nie tylko funkcjonalne, ale również wizualnie dostosowane do Twoich specyfikacji.

Wsparcie i usługi:

Nasze HDI (High Density Interconnect) Any Layer PCB są zaprojektowane, aby oferować wyższe osiągi i niezawodność w wymagających zastosowaniach.zapewniamy kompleksowe wsparcie techniczne i usługi dostosowane do Państwa potrzebNasze wsparcie obejmuje pomoc w rozważaniach projektowych, wyborze materiałów i rekomendacjach dotyczących układania, aby zoptymalizować wydajność PCB HDI.

Oferujemy również szczegółowe wskazówki dotyczące układu, trasy i zarządzania cieplnym w celu zapewnienia wysokiej jakości integralności sygnału i długoterminowej niezawodności.Nasz zespół techniczny jest wyposażony, aby pomóc w każdym wyzwaniu związanym z wykorzystaniem naszych HDI Any Layer PCB, w tym rozwiązywanie problemów i optymalizacja procesów produkcyjnych.

W przypadku jakichkolwiek pytań lub problemów technicznych, nasz dedykowany zespół wsparcia jest dostępny, aby udzielić eksperckiej porady i rozwiązań.Zobowiązujemy się zapewnić Państwu pomoc niezbędną do bezproblemowego zintegrowania naszych PCB HDI AnyLayer z Państwa projektami, zapewniając optymalną funkcjonalność i wydajność.

Nasze usługi obejmują bieżące aktualizacje produktów i zalecenia, dzięki czemu możesz być informowany o najnowszych osiągnięciach w technologii HDI.Jesteśmy oddani ciągłemu doskonaleniu i zadowoleniu klientów., i staramy się świadczyć usługi zwiększające wartość i skuteczność naszych PCB HDI Any Layer.
