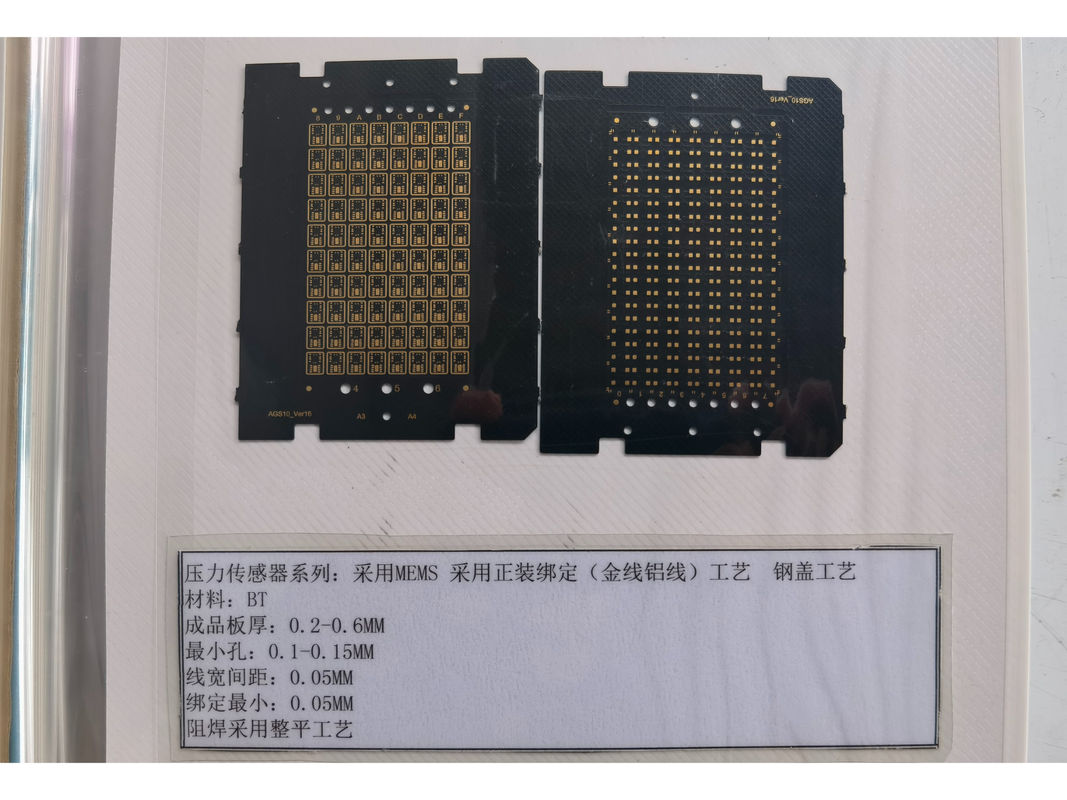

Wytrzymały elektroniczny płytka z 0, 2 mm 1 oz miedziana waga czarna maska lutowa czujnik ciśnienia płytka

Wytrzymały elektroniczny płytka z 0, 2 mm 1 oz miedziana waga czarna maska lutowa czujnik ciśnienia płytka

PCB elektroniczne 0

2 mm

Skontaktuj się z nami
Poproś o wycenę
Szczegóły produktu
Zastosowanie:
Urządzenia elektryczne
Kolor sitodruku:
Biały
Gęstość:
0,2 mm
Waga miedzi:
1 uncja
Czas realizacji:
5-7 dni
Warstwy:
2
Kontrola impedancji:
- Tak, proszę.
Kolor maski lutowniczej:
Zielona
Podkreślić:

PCB elektroniczne 0

,

2 mm

Warunki płatności i wysyłki
Opis produktu

Urządzenia elektroniczne PCB o masie 0, 2 mm 1 oz miedziana

Opis produktu:

Podstawowe płytki PCB, znane również jako płyty obwodowe oparte na podłożu, są rewolucyjnym krokiem w ewolucji technologii płyt drukowanych,do urządzeń elektronicznych wymagających wysokiej precyzji i wydajnościPCB o strukturze podłoża są zaprojektowane tak, aby stanowić solidną podstawę dla komponentów elektronicznych, zapewniając niezawodność i trwałość w różnych zastosowaniach.Z naciskiem na jakość i funkcjonalnośćPłyty drukowane typu podłoża szybko stają się kamieniem węgielnym nowoczesnego projektowania elektroniki.

Jedną z charakterystycznych cech PCB podobnych do podłoża jest ich minimalna wielkość otworu, która wynosi 0,2 mm.Ten niesamowicie drobny rozmiar otworu pozwala na większą gęstość komponentów i bardziej kompaktowy projekt, co ma kluczowe znaczenie na dzisiejszym rynku, gdzie urządzenia elektroniczne są konsekwentnie ukierunkowane na miniaturyzację.Ta cecha jest szczególnie ważna w przypadku zastosowań wymagających dużej liczby połączeń w ograniczonej przestrzeni, zwiększając w ten sposób zdolność PCB do obsługi złożonych i wielofunkcyjnych obwodów.

Innym istotnym atrybutem, który wyróżnia te płyty obwodowe oparte na podłożu, jest kontrola impedancji.w szczególności w szybkich układach elektronicznychDzięki precyzyjnej kontroli impedancji PCB typu podłoża zapewniają, że urządzenia elektroniczne działają z optymalną czystością sygnału i minimalną zakłóceniem hałasu.Jest to kluczowe dla urządzeń, które polegają na szybkiej i dokładnej komunikacji elektronicznej, takich jak zaawansowane systemy komputerowe, urządzenia telekomunikacyjne i precyzyjne urządzenia medyczne.

Liczba warstw PCB jest istotnym czynnikiem decydującym o jej złożoności i potencjalnych zastosowaniach.zapewnienie równowagi pomiędzy prostotą a zdolnością do obsługi średnio złożonych obwodówTa dwuwarstwowa konfiguracja jest idealna dla wielu urządzeń elektronicznych, oferując wystarczającą przestrzeń do ruchu dla śladów sygnału, przy jednoczesnym utrzymaniu zarządzalności i opłacalności płyty.Jest odpowiedni do wielu zastosowań, od elektroniki użytkowej po systemy sterowania przemysłowego.

W sercu PCB typu podłoża leży materiał znany jako ABF, czyli folia budowlana Ajinomoto.Materiał ten jest znany ze swoich doskonałych właściwości dielektrycznych i został specjalnie zaprojektowany do zastosowań w wysokowydajnych urządzeniach elektronicznych. ABF jest idealnym wyborem dla PCB typu podłoża, ponieważ wspiera szybką transmisję sygnału i zmniejsza utratę sygnału.jego wytrzymałość pod obciążeniem termicznym zapewnia długowieczność i niezawodność urządzeń elektronicznych, które zasila.

Włączenie ABF do PCB podobnych do podłoża nie tylko zwiększa wydajność, ale również przyczynia się do integralności strukturalnej deski.Jest to kluczowe dla urządzeń elektronicznych poddawanych różnym warunkom środowiskowym lub naprężeniom mechanicznym.Niezależnie od tego, czy to smartfon, system komunikacji satelitarnej, czy jednostka sterująca samochodem,Substraty podobne do PCB zapewniają elastyczną platformę, która może wytrzymać rygorystyczne codzienne użytkowanie i ekstremalne scenariusze operacyjne.

Podsumowując, PCB Substrate Like stanowią znaczący postęp w dziedzinie projektowania i produkcji PCB.praktyczna struktura dwuskalowa, oraz wykorzystanie wysokiej jakości materiału ABF, te płyty obwodne oparte na podłożu są przygotowane do spełnienia wymagań nowej generacji urządzeń elektronicznych.integralność sygnału, a doskonałość materiału sprawia, że PCB Substrate Like są niezbędnym elementem w świecie elektroniki, napędzając innowacje i umożliwiając tworzenie bardziej wydajnych,i niezawodnych urządzeń zarówno dla konsumentów, jak i przemysłu.



Charakterystyka:

  • Nazwa produktu: Substrat podobny do PCB
  • Kontrola impedancji: Tak
  • Zastosowanie: Urządzenia elektroniczne
  • Czas realizacji: 5-7 dni
  • Min. szerokość śladu/przestrzeń: 0,1 mm
  • Warstwy: 2
  • Płyty drukowane typu podłoża
  • PCB o strukturze podłoża
  • Płyty obwodnicze z komponentami podłoża


Parametry techniczne:

Atrybut Szczegóły
Kolor jedwabiany Biały
Gęstość 0.2 mm
Wykończenie powierzchni Złoto zanurzające
Czas realizacji 5-7 dni
Min. wielkość otworu 0.2 mm
Materiał ABF
Zgodność z wymogami Rohs - Tak, proszę.
Kolor maski lutowej Zielona
Kontrola impedancji - Tak, proszę.
Waga miedzi 1 oz


Zastosowanie:

PCB wyposażone w podłoże są istotnym elementem w świecie elektroniki, stanowiącym podstawę wielu urządzeń i zastosowań.Te płyty drukowane (PCB) są starannie zaprojektowane, aby zaspokoić różne scenariusze, w których niezawodność i wydajność są najważniejszeMateriał podłoża stosowany w tych PCB to ABF, czyli Ajinomoto Build-up Film, znany ze swoich doskonałych właściwości elektrycznych i stabilności termicznej.co czyni go idealnym wyborem do zastosowań w obrotach o wysokiej częstotliwości i dużej prędkości.

Z standardową konfiguracją 2 warstw, te płyty obwodnicze z komponentami podłoża zapewniają dużą przestrzeń do montażu różnych komponentów elektronicznych,umożliwiając złożoność projektową przy jednoczesnym zachowaniu kompaktowego śladuJest to szczególnie korzystne w zastosowaniach takich jak elektronika użytkowa, gdzie przestrzeń jest bardzo ważna, a urządzenia powinny być zarówno wydajne, jak i eleganckie.

Miedź jest doskonałym przewodnikiem energii elektrycznej.zapewnia, że sygnały są przesyłane z minimalną stratą, co ma kluczowe znaczenie dla utrzymania integralności danych w urządzeniach komunikacyjnych, sprzęcie medycznym i precyzyjnych instrumentach.

Zgodność z przepisami RoHS jest dowodem zaangażowania w odpowiedzialność środowiskową i bezpieczeństwo konsumentów.zapewnia, aby te PCB były wytwarzane bez stosowania niektórych niebezpiecznych materiałów występujących w produktach elektronicznychDzięki temu nadają się do stosowania w szerokim zakresie zastosowań, od elektroniki gospodarstwa domowego po maszyny przemysłowe, w których bezpieczeństwo użytkownika i środowiska są przedmiotem troski.

Biały kolor jedwabnoprzęgowy stosowany na tych płytkach PCB stanowi wyraźny kontrast z maską lutową, która pomaga w czytelności drukowanych informacji,takie jak oznaczenia komponentów i punkty badawczeFunkcja ta jest szczególnie przydatna podczas procesu montażu oraz w przypadku prac konserwacyjnych lub naprawczych, w których przejrzystość może znacznie skrócić czas i możliwość wystąpienia błędów.zwiększając w ten sposób wydajność.

Podsumowując, PCB wyposażone w podłoże, z materiałem ABF, 2 warstwy, 1 uncja miedzi, zgodność z RoHS, i biały ekran jedwabny,są wszechstronnymi i niezawodnymi komponentami stosowanymi w wielu zastosowaniach elektronicznychIch konstrukcja i właściwości materiałowe sprawiają, że nadają się do różnych okazji.od elektroniki użytkowej wymagającej kompaktowych i wydajnych konstrukcji po systemy przemysłowe wymagające solidności i przestrzegania norm bezpieczeństwa.



Dostosowanie:

Nasze usługi personalizacji produktów oferują szereg opcji dla tych, którzy szukają wysokiej jakościPłyty drukowaneKażdy podłoże, podobnie jak nasze PCB, jest zaprojektowane precyzyjnie, aby spełnić specyficzne potrzeby urządzeń elektronicznych.Waga miedziz1 ozNasze płyty zapewniają niezawodną przewodność.

Poważnie traktujemy odpowiedzialność za środowisko, zapewniając, że wszystkie nasze płyty obwodnicze oparte na podłożuZgodne z wymogami Rohs, przestrzegając najnowszych norm ograniczenia substancji niebezpiecznych.

Nasz zaawansowany proces produkcyjny umożliwiaMin. wielkość otworuz0.2 mmTakie dokładność jest niezbędna do tworzenia kompaktowych i złożonych urządzeń elektronicznych.

Usługa personalizacji obejmuje równieżMin. szerokość śladu/odległość, gdzie możemy osiągnąć minimum00,1 mmTen drobny poziom szczegółów jest kluczowy dla płyt obwodowych osadzonych w podłożu, które wymagają gęstej obwodów bez poświęcania wydajności.

Wybierz nasze usługi dla swojego następnego projektu, aby upewnić się, że Twoja aplikacja korzysta z najwyższej jakości płyt obwodowych na bazie podłoża, dostosowanych do Twoich dokładnych specyfikacji.



Wsparcie i usługi:

Nasze produkty SLP są zaprojektowane z myślą o najwyższych standardach jakości i niezawodności.oferujemy kompleksowe wsparcie techniczne i usługiNasz zespół doświadczonych techników jest do dyspozycji w celu udzielenia pomocy w przypadku jakichkolwiek pytań lub problemów, które mogą wystąpić podczas korzystania z naszych SLP.

Nasze usługi wsparcia technicznego obejmują pomoc w rozwiązywaniu problemów, wskazówki dotyczące najlepszych praktyk w zakresie obsługi i użytkowania oraz szczegółową dokumentację produktu.Zapewniamy również aktualizacje oprogramowania i narzędzia oprogramowania, które pomogą maksymalnie zwiększyć funkcjonalność i możliwości produktów SLP.

W przypadku, gdy produkt wymaga serwisu, nasi wykwalifikowani technicy serwisowi są przeszkoleni w zakresie diagnozowania, naprawy lub wymiany komponentów w razie potrzeby, aby przywrócić swoje urządzenia do optymalnego stanu pracy.Dokładamy wszelkich starań, aby zapewnić terminową i skuteczną obsługę, aby zminimalizować przerwy i zapewnić Państwu zadowolenie.

W celu dalszego wspierania naszych klientów regularnie oferujemy sesje szkoleniowe i warsztaty, które obejmują szeroki zakres tematów związanych z naszymi produktami SLP.Te możliwości edukacyjne mają na celu zwiększenie zrozumienia i umiejętności skutecznego wykorzystania naszych produktów w aplikacjach.

Należy pamiętać, że nasze wsparcie techniczne i usługi podlegają naszej polityce gwarancyjnej i serwisowej.Zobowiązujemy się zapewnić wsparcie potrzebne, aby produkty SLP działały jak najlepiej..
