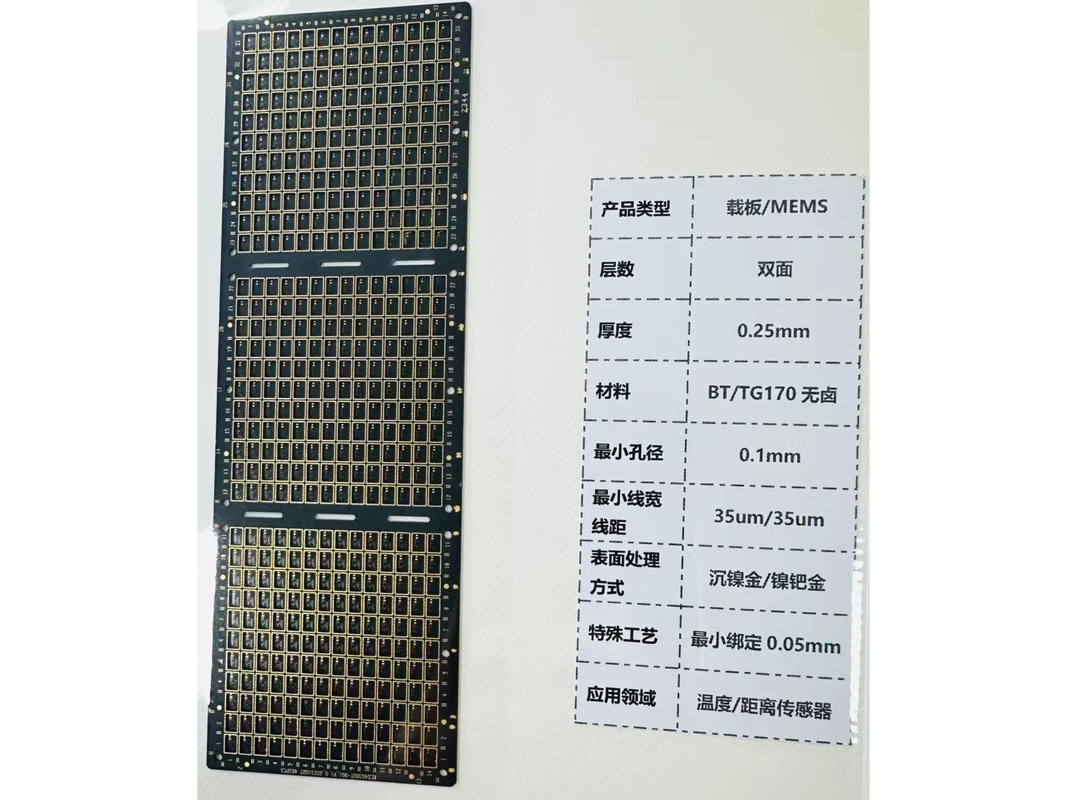

Wytrzymały podwodny złoty podłoże jak PCB ABF 0.1mm ślad RoHS certyfikowany

Opis produktu:

Substraty podobne do PCB stanowią najnowocześniejszy postęp w dziedzinie komponentów elektronicznych, oferując niezwykłą precyzję i niezawodność.Te płyty drukowane (PCB) są zaprojektowane w celu dostarczenia rozwiązania zintegrowanego z substratem, które spełnia wysokie standardy wymagane w nowoczesnej elektronicznościZ typowym czasem realizacji 5-7 dni, płyty te są produkowane z wydajnością i szybkością, zapewniając, że projekty pozostają zgodnie z harmonogramem, nie naruszając jakości.

Konstrukcja tych podłoża podobnych do PCB ma miedziana wagę 1 uncji, co wskazuje ilość miedzi obecnej na metr kwadratowy powierzchni tablicy.Ta waga miedzi jest standardem w branży, zapewniając doskonałą równowagę między przewodnością, zarządzaniem cieplnym i trwałością fizyczną.1 oz miedziana waga zapewnia, że płyty mogą obsłużyć rozsądną ilość prądu przy jednoczesnym zminimalizowaniu problemów, takich jak przegrzanie i potencjalne awarie obwodu.

Odpowiedzialność za środowisko jest istotnym problemem w produkcji komponentów elektronicznych.w sprawie przestrzegania dyrektywy o ograniczeniach substancji niebezpiecznych określonej przez Unię EuropejskąZgodność ta jest gwarancją zarówno dla producentów, jak i konsumentów, że płyty są wolne od szkodliwych substancji, takich jak ołów, rtęć i kadm,zwiększenie ich bezpieczeństwa zarówno dla środowiska, jak i użytkowników końcowych.

Jeśli chodzi o skomplikowane urządzenia elektroniczne, najważniejsza jest precyzja w układzie i rozmieszczeniu obwodów.Te płyty obwodów z podłożami mają minimalną szerokość śladu i odstępy 0Ten drobny poziom szczegółowości umożliwia projektowanie obwodów o wysokiej gęstości,umożliwiając bardziej złożoną i wielofunkcyjną elektronikę przy zachowaniu integralności sygnału i zmniejszaniu ryzyka zwarćProjektanci i inżynierowie mogą zatem zapakować więcej funkcjonalności w mniejsze czynniki kształtu, co jest niezbędne na dzisiejszym rynku, gdzie urządzenia stają się coraz bardziej kompaktowe i bogate w funkcje.

Oprócz precyzji szerokości śladów, minimalna wielkość otworu 0,2 mm w tych płytkach umożliwia włączenie małych, ale precyzyjnych przewodów i przewodów komponentów.Te małe wymiary są kluczowe dla nowoczesnych płyt PCB, które muszą pomieścić dużą liczbę komponentów w ograniczonej przestrzeni, w tym technologia mocowania powierzchni o cienkim rozmiarze i elementy z otworami.Dokładność tych otworów jest świadectwem zaawansowanych procesów produkcyjnych używanych do tworzenia PCB., zapewniając solidność i niezawodność każdego punktu połączenia.

Połączając wspomniane atrybuty, PCB Substrate Like oferują solidną platformę do szerokiego zakresu zastosowań, począwszy od elektroniki konsumenckiej po urządzenia lotnicze i medyczne.Dokładny proces produkcji zapewnia, że każda deska spełnia rygorystyczne normy kontroli jakościW rezultacie PCB są nie tylko wydajne, ale również spójne w jakości w każdej partii.producenci mogą z ufnością opracowywać i produkować zaawansowane produkty elektroniczne, wiedząc, że podstawy ich obwodów są solidne i niezawodne.

Podsumowując, PCB Substrate Like są najlepszym wyborem dla tych, którzy potrzebują wysokiej jakości płytek drukowanych, które zawierają wydajne obwody, świadomość środowiskową,i skrupulatne specyfikacje projektoweZ szybkim czasem realizacji, dużą masą miedzi, zgodnością z RoHS, i wyjątkową minimalną szerokością śladu i wielkością otworu,te płyty są zaprojektowane w celu zaspokojenia stale rosnących wymagań przemysłu elektronicznegoSą świadectwem innowacyjności i precyzji, jakie może osiągnąć nowoczesna produkcja elektroniki, zapewniając niezawodny podłoże dla złożonych obwodów, które napędzają dzisiejszą technologię.

Charakterystyka:

• Nazwa produktu: Substrat podobny do PCB
• Tłuszcz miedzi: 1 oz
• Min. szerokość śladu/przestrzeń: 0,1 mm
• Min. Rozmiar otworu: 0,2 mm
• Zgodność Rohs: Tak
• Zastosowanie: Urządzenia elektroniczne
• Znany również jako: PCB wyposażone w podłoże
• Podobne do: Płyty obwodowe na bazie podłoża
• Kategoria: PCB wyposażone w podłoże

Parametry techniczne:

Zastosowanie:

PCB wyposażone w podłoże są istotnym elementem każdego urządzenia elektronicznego.jest to, co daje PCB jego sztywność i stabilność termicznąAtrybuty produktów naszych PCB, takie jak zielony kolor maski lutowej, nie są tylko estetyczne, ale również funkcjonalne.Zielona maska lutowa pomaga sprawdzić płytę pod kątem wad i zapobiega zwarciom, działając jako izolacyjna warstwa nad przewodzącymi śladami miedzi.

Płyty drukowane typu podłoża o minimalnej szerokości śladu i odległości 0,1 mm są idealne do złożonych i wysokiej gęstości zastosowań.Wymiary drobnych śladów pozwalają na bardziej kompaktowy projektTa precyzyjna zdolność śledzenia i rozstawienia sprawia, że te PCB nadają się do użytku w smartfonach, tabletach, laptopach,i inne urządzenia, w których kluczowa jest miniaturyzacja.

Miedziana waga 1 uncji używana w tych płytkach z materiałem podłoża zapewnia, że mogą one obsłużyć wystarczającą ilość prądu bez przegrzania lub awarii.Atrybut ten sprawia, że są one idealne dla obwodów zasilania i zastosowań motoryzacyjnych, w których niezawodność pod różnymi obciążeniami prądu jest kluczowaCo więcej, 1 uncja miedziana osiąga równowagę między efektywnością kosztową a wydajnością, dzięki czemu jest popularnym wyborem w różnych produktach elektronicznych.

Wykończenie powierzchniowe jest kolejnym kluczowym atrybutem naszych PCB.Wykończenie powierzchniowe Immersion Gold zapewnia nie tylko płaską powierzchnię do mocowania elementów, ale również doskonałą przewodność i odporność na utlenianieTen rodzaj wykończenia powierzchniowego jest szczególnie ważny w zastosowaniach, w których niezawodność transmisji sygnału ma zasadnicze znaczenie.takie jak urządzenia komunikacyjne dużych prędkości lub precyzyjne urządzenia medyczne.

Wreszcie grubość płyty PCB wynosząca 0,2 mm pozwala na bardzo szczupły profil, który jest szczególnie przydatny w zastosowaniach, w których przestrzeń jest ograniczona.nie zagraża trwałości i wytrzymałości płyty ze względu na wykorzystany wysokiej jakości materiał podłożaW rezultacie te PCB są często używane w technologii noszonej, znacznikach RFID i różnych rodzajach czujników, w których niewielki czynnik formy jest niezbędny.

Podsumowując, nasze PCB wyposażone w podłoże ze swoimi specyficznymi atrybutami produktu są uniwersalne i mogą być stosowane w szerokim zakresie zastosowań i scenariuszy.Od elektroniki użytkowej po maszyny przemysłowe, od urządzeń medycznych po komponenty lotnicze, te płyty drukowane typu podłoża są zaprojektowane tak, aby spełniać rygorystyczne wymagania dzisiejszej technologii.

Dostosowanie:

Nasze płytki PCB wyposażone w podłoże oferują kompleksowe usługi dostosowywania produktów, aby spełnić Twoje konkretne potrzeby.te płyty drukowane są zaprojektowane w celu ułatwienia złożonych obwodów przy jednoczesnym zachowaniu kompaktowej formy.

Nasz precyzyjny proces wiercenia pozwala na minimalną wielkość otworu 0,2 mm, zapewniając łatwe umieszczenie elementów o drobnym tonie.Typowy czas realizacji dla naszych niestandardowych płyt obwodowych z materiałem podłoża wynosi 5-7 dni, umożliwiając szybki obrót bez uszczerbku dla jakości.

Nasze płytki PCB, wykończone wysokiej jakości powierzchnią z złota zanurzenia, oferują doskonałą przewodność i są estetycznie przyjemne.ponieważ wszystkie nasze płyty obwodowe wyposażone w podłoże są zgodne z RoHS, zapewniając, że spełniają one najwyższe standardy ograniczenia substancji niebezpiecznych.

Wsparcie i usługi:

Nasze usługi wsparcia technicznego produktów i usług dla PCB podobnych do podłoża (SLP) mają na celu zapewnienie naszym klientom kompleksowej pomocy w całym cyklu życia produktu.Nasze wsparcie obejmuje wskazówki dotyczące wyboru produktu, konsultacje projektowe i rozwiązywanie problemów w celu zapewnienia, że rozwiązania SLP spełniają wymagania dla aplikacji o wysokiej gęstości i wydajności.

Wsparcie techniczne dla produktów SLP obejmuje pomoc w zakresie specyfikacji elektrycznych i mechanicznych, wyboru materiałów, zaleceń dotyczących układania i wytycznych dotyczących układu.Zobowiązujemy się pomóc w optymalizacji projektu pod kątem wydajności produkcji i efektywności kosztowej bez kompromisu w jakości lub wydajności..

Nasze usługi obejmują również szczegółową dokumentację i zasoby, które obejmują najlepsze praktyki dotyczące korzystania z SLP, obsługi i przechowywania.Zapewniamy aktualizacje najnowszych standardów branżowych i postępów technologicznych, aby utrzymać projekty na czele przemysłu PCB..

W przypadku problemów związanych z produktem nasz zespół techniczny jest przygotowany do szybkiego i skutecznego rozwiązania problemów.Współpracujemy ściśle z Państwem w celu diagnozowania problemów i dostarczania rozwiązań w celu zminimalizowania przestojów i zapewnienia niezawodności produktów SLP w ich odpowiednich zastosowaniach.

W przypadku bardziej złożonych projektów oferujemy zaawansowane usługi inżynieryjne, które obejmują symulację i testowanie, aby zweryfikować wydajność projektów SLP w różnych warunkach.Naszym celem jest dostarczanie nie tylko produktów, ale także wiedzy i wsparcia, które umożliwią osiągnięcie doskonałości w swoich projektach elektronicznych.

Należy pamiętać, że nasze usługi wsparcia technicznego produktu nie zawierają informacji kontaktowych.prosimy o zapoznanie się z sekcją kontaktową naszej strony internetowej lub dokumentacją dostarczaną z produktem.
