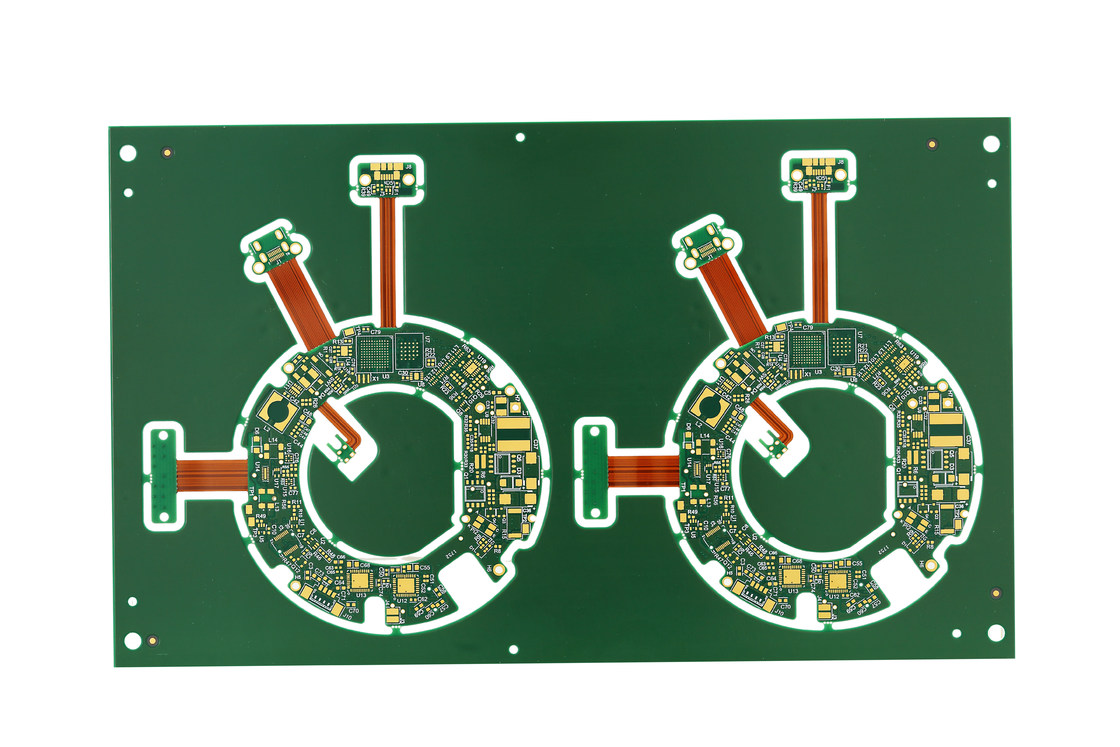

Dobry elastyczność elastyczny sztywny zestaw PCB 52L Max warstwa radiusz zgięcia 0,5-10Mm

Opis produktu:

Produkt Rigid Flex PCB to najnowocześniejsze rozwiązanie łączące zalety sztywnych płytek drukowanych (PCB) i obwodów elastycznych. Zaprojektowany do zastosowań, w których kluczowe są niezawodność i wszechstronność płytki, Rigid Flex PCB wyróżnia się na rynku wyjątkową wydajnością i możliwością adaptacji do różnych złożonych konfiguracji elektronicznych. Produkt ten charakteryzuje się elastycznością, która wynosi od 1 do 8 razy, co czyni go idealnym do zastosowań dynamicznych, gdzie PCB musi wytrzymać częste zginanie i manipulację.

Jedną z najważniejszych cech naszej Rigid Flex PCB jest jej sanforyzowany atrybut, który zapewnia lokalne połączenia o wysokiej gęstości. Ta funkcja jest szczególnie korzystna w przypadku miniaturyzacji i potrzeby upakowania większej funkcjonalności w mniejszych przestrzeniach. Dodatkowo, technika wiercenia wstecznego stosowana w produkcji tych płytek zapewnia lepszą wydajność poprzez redukcję szumów sygnału i poprawę integralności sygnału, szczególnie w projektach obwodów o wysokiej prędkości.

Nasze Rigid Flex PCB są zaprojektowane do obsługi szerokiej gamy komponentów, w tym między innymi urządzeń do montażu powierzchniowego (SMD), układów BGA (Ball Grid Array) i pakietów DIP (Dual In-line Package). Ta wszechstronność pozwala na integrację różnych komponentów niezbędnych do złożonych zespołów elektronicznych, co czyni je idealnym wyborem do różnorodnych zastosowań w branżach takich jak lotnictwo, urządzenia medyczne, obronność i elektronika użytkowa.

Promień gięcia naszej Rigid Flex PCB jest kolejną krytyczną specyfikacją, mieszczącą się w zakresie od delikatnych 0,5 mm do bardziej wytrzymałych 10 mm. Ten zakres promieni gięcia zapewnia projektantom elastyczność w tworzeniu bardziej ergonomicznych i oszczędnych pod względem przestrzeni projektów, zapewniając, że płytka może być składana lub skręcana, aby zmieścić się w ciasnych przestrzeniach bez uszczerbku dla jej funkcjonalności lub niezawodności.

Wymiarowo, Rigid Flex PCB mierzy 41,55*131 mm, co jest kompaktowym rozmiarem odpowiednim dla szeregu gadżetów i urządzeń elektronicznych. Ten wymiar został zoptymalizowany, aby zapewnić równowagę między użytecznością a efektywnością przestrzeni, zapewniając, że nawet z jej sztywnymi i elastycznymi regionami, płytka może być umieszczona w różnych formach produktu.

Technologia Flexible Rigid Circuit Board wbudowana w nasz produkt jest świadectwem innowacji i postępu w branży PCB. Technologia ta pozwala na połączenie sztywnych i elastycznych podłoży, które są laminowane w jedną strukturę, zapewniając zarówno wytrzymałość sztywnej PCB, jak i wszechstronność obwodu elastycznego. W rezultacie płytka jest bardziej odporna na wibracje i wstrząsy, zwiększając jej trwałość i żywotność.

Innym terminem, który jest synonimem naszego produktu, jest Rigid Flex Printed Wiring Board. Ta terminologia podkreśla skomplikowaną zdolność okablowania płytki, która jest niezbędna do osiągnięcia gęstego routingu wymaganego dla złożonych obwodów elektronicznych. Okablowanie jest zaprojektowane tak, aby utrzymać integralność sygnału podczas routingu przez sztywne i elastyczne obszary PCB, zapewniając spójną wydajność elektryczną w całej płytce.

Wreszcie, Flexible Stiff Circuit Board trafnie opisuje podwójną naturę tego produktu. Chociaż „elastyczny” i „sztywny” mogą wydawać się sprzeczne, to właśnie to połączenie pozwala Rigid Flex PCB zachować sztywny kręgosłup do montażu i wsparcia komponentów, jednocześnie zapewniając niezbędną elastyczność do dopasowania się do określonych ograniczeń projektowych i wymagań mechanicznych.

Podsumowując, produkt Rigid Flex PCB jest wyrafinowanym i wszechstronnym rozwiązaniem dla nowoczesnych potrzeb elektronicznych. Jego elastyczność, atrybut wysokiej gęstości, wsparcie komponentów, promień gięcia i zoptymalizowane wymiary czynią go doskonałym wyborem do zastosowań wymagających niezawodności i adaptacyjności. Integracja technologii Flexible Rigid Circuit Board, Rigid Flex Printed Wiring Board i Flexible Stiff Circuit Board w jednym produkcie zapewnia, że spełnia on najwyższe standardy jakości i wydajności.

Funkcje:

• Nazwa produktu: Rigid Flex PCB
• Maks. Warstwa: 52L
• Elastyczność: 1-8 razy
• Wymiar: 41,55*131 mm
• Materiał: FR4, Poliimid, PET
• Warstwa PCB: 1-28 warstw
• Płytka drukowana z możliwością zginania
• Sztywna płytka drukowana z możliwością zginania
• Sztywna elastyczna płytka drukowana

Parametry techniczne:

Aplikacje:

4-warstwowa Rigid Flex PCB, wyrafinowany typ Flexible Rigid Circuit Board, została zaprojektowana tak, aby oferować unikalne połączenie wytrzymałości sztywnej PCB z wszechstronnością obwodu elastycznego. To połączenie sprawia, że jest to idealny wybór do szerokiego zakresu zastosowań, gdzie przestrzeń jest na wagę złota, a wymagane są złożone obwody. Zdolność płytki do zginania z promieniem gięcia od 0,5-10 mm pozwala na jej składanie lub zginanie w celu dopasowania do ciasnych obudów, co czyni ją idealnym kandydatem do najbardziej wymagających projektów produktów.

Sztywna elastyczna płytka drukowana jest szczególnie dobrze przystosowana do zastosowań dynamicznych lub o wysokiej elastyczności. Dzięki opcjom wykończenia powierzchni, takim jak HASL LF, płytka zapewnia niezawodność i długowieczność nawet w najtrudniejszych warunkach. Opcje obróbki, takie jak ENIG, OSP, zanurzeniowe złoto/cyna/srebro, zapewniają doskonałą płaskość powierzchni i zapewniają niezbędną ochronę powierzchni przed utlenianiem, poprawiając lutowność różnych komponentów, takich jak SMD, BGA i DIP.

Wśród wielu zastosowań, składana sztywna płytka drukowana jest podstawą w przemyśle lotniczym, gdzie sprzęt musi wytrzymać ekstremalne warunki, zachowując kompaktowy rozmiar. Jest również szeroko stosowana w urządzeniach medycznych, gdzie elastyczność i niezawodność są kluczowe zarówno dla technologii noszonych, jak i skomplikowanych maszyn diagnostycznych. Ponadto, sektor elektroniki użytkowej czerpie ogromne korzyści z tej technologii, włączając ją do wszystkiego, od smartfonów po zaawansowane aparaty fotograficzne, gdzie oszczędność miejsca jest kluczowa bez uszczerbku dla wydajności sygnałów o wysokiej prędkości.

Zastosowania motoryzacyjne to kolejny obszar, w którym te sztywne elastyczne PCB są niezbędne. Zaspokajają one potrzebę trwałych, wysokowydajnych rozwiązań obwodowych zdolnych do wytrzymania wibracji i cykli termicznych. W ustawieniach przemysłowych, 4-warstwowe Rigid Flex PCB są stosowane w złożonych maszynach i ramionach robotów, oferując niezbędną odporność i adaptacyjność wymaganą do ciągłej i rygorystycznej pracy. Wreszcie, w dziedzinie telekomunikacji, te płytki są integralną częścią ułatwiania gęstego upakowania i wymagań dotyczących wysokiej prędkości sprzętu sieciowego.

Podsumowując, 4-warstwowa Rigid Flex PCB jest niezbędnym elementem nowoczesnej elektroniki, jej zastosowanie obejmuje różne branże, od lotnictwa po telekomunikację, gdzie połączenie elastyczności ze integralnością strukturalną jest nie tylko korzystne, ale w wielu przypadkach absolutnie kluczowe dla funkcjonalności urządzenia.

Personalizacja:

Nasz produkt Rigid Flex PCB oferuje wyjątkowe usługi personalizacji produktu, aby sprostać Twoim specyficznym wymaganiom projektowym. Dzięki odchyleniu pozycji otworu ±0,05 mm zapewniamy precyzję w każdej produkowanej przez nas płytce drukowanej. Nasze możliwości sięgają do maksymalnej liczby warstw 52L, zapewniając dużą elastyczność dla złożonych projektów. Wybieraj spośród różnych warstw PCB, oferując 1-28 warstw, aby zaspokoić potrzeby Twojego projektu.

Dla tych, którzy potrzebują standardowej liczby warstw, oferujemy niezawodną opcję 4-warstwowej Rigid Flex PCB. Nasze płytki są zaprojektowane jako Bendable Printed Circuit Boards, umożliwiając dynamiczne zastosowania, gdzie ruch jest niezbędny. Dodatkowo, nasza konstrukcja Flexible Stiff Circuit Board zapewnia, że chociaż płytki mogą się zginać, zachowują swoją sztywność tam, gdzie jest to ważne.

Nasze Rigid Flex PCB są również Foldable Rigid Circuit Boards, zdolne do wytrzymania 1-8 razy elastyczności, co czyni je idealnym wyborem do zastosowań wymagających składania i zginania bez uszczerbku dla integralności obwodów. Dostosuj swoją Rigid Flex PCB u nas i skorzystaj z doskonałego połączenia elastyczności i sztywności dla swoich projektów elektronicznych.

Wsparcie i usługi:

Produkt Rigid Flex PCB jest wspierany przez kompleksowy pakiet wsparcia technicznego i usług, zaprojektowany w celu zapewnienia najwyższych poziomów wydajności i niezawodności. Nasz doświadczony zespół techniczny jest dostępny, aby pomóc w specyfikacjach produktu, rozważaniach projektowych i wytycznych integracyjnych w celu optymalizacji funkcjonalności Twojej Rigid Flex PCB w Twoim zastosowaniu.

Oferujemy szczegółową dokumentację, w tym karty danych, przewodniki projektowe i materiały referencyjne techniczne, aby wspierać Twoje wysiłki inżynieryjne. W przypadku złożonych projektów lub rozwiązywania problemów, nasze usługi obejmują przegląd projektów, analizę integralności sygnału i rozwiązania do zarządzania termicznego, aby pomóc Ci pokonać wszelkie wyzwania projektowe.

Nasze zaangażowanie w jakość oznacza, że zapewniamy obszerne usługi testowania i walidacji, aby zagwarantować, że Twoja Rigid Flex PCB spełnia wszystkie standardy branżowe i certyfikaty wymagane dla Twojego konkretnego przypadku użycia. Od testowania prototypów po weryfikację produkcji końcowej, jesteśmy wyposażeni, aby wspierać Twoje potrzeby na każdym etapie cyklu życia produktu.

W celu ciągłego doskonalenia i wyprzedzania postępu technologicznego oferujemy również szkolenia i zasoby edukacyjne, aby Twój zespół był na bieżąco z najnowszymi trendami i najlepszymi praktykami w technologii Rigid Flex PCB.

Należy pamiętać, że chociaż staramy się zapewnić kompleksowe wsparcie, nasze usługi nie obejmują pomocy na miejscu. Całe wsparcie techniczne jest świadczone zdalnie za pośrednictwem różnych platform komunikacji cyfrowej.
