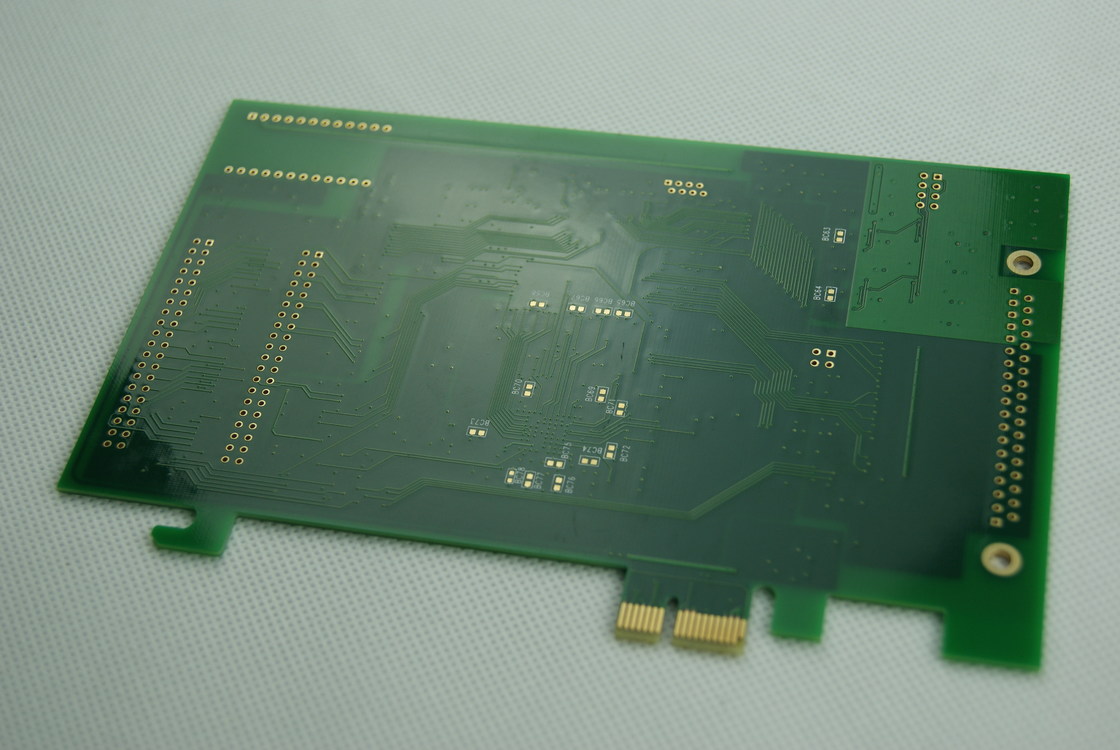

Przemysł elektroniczny Wielowarstwowa tablica PCB z powierzchnią złotego zanurzenia

Opis produktu:

Wielowarstwowa płytka PCB to zaawansowane rozwiązanie zaprojektowane, aby sprostać wyrafinowanym potrzebom nowoczesnej elektroniki. Dzięki możliwościom od 4 do 22 warstw, te płytki PCB są zaprojektowane z myślą o trwałości, wydajności i kompaktowości, co czyni je idealnymi do różnorodnych zastosowań, w tym sterowania przemysłowego, sprzętu medycznego, zaawansowanych komputerów i infrastruktury telekomunikacyjnej. Produkt jest oferowany w ramach kompleksowej usługi OEM, która zapewnia, że każda płytka PCB jest dostosowana do specyficznych wymagań klienta, od projektu po produkcję końcową.

Sercem projektu wielowarstwowej płytki PCB jest jej niezwykły proces warstwowania. Płytka może być konfigurowana w różnych liczbach warstw, w tym w popularnych specyfikacjach, takich jak płytki PCB 12-warstwowe, płytki PCB 16-warstwowe i płytki PCB 20-warstwowe. Każda liczba warstw oferuje swoje unikalne zalety, przy czym większa liczba warstw ułatwia bardziej złożone projekty obwodów i większą funkcjonalność w skondensowanej przestrzeni. Ta wszechstronność sprawia, że wielowarstwowa płytka PCB jest niezbędnym elementem w branży elektronicznej, szczególnie w przypadku urządzeń wymagających wyrafinowanej elektroniki w ograniczonych przestrzeniach.

Jedną z najważniejszych cech wielowarstwowej płytki PCB jest jej imponujący maksymalny rozmiar panelu. Przy wymiarach 600 mm x 1200 mm, te płytki PCB zapewniają wystarczającą przestrzeń na skomplikowane projekty obwodów, umożliwiając wysoki poziom personalizacji i złożoności komponentów elektronicznych. Ten duży rozmiar panelu jest szczególnie korzystny w zastosowaniach wymagających rozbudowanej elektroniki lub produkcji na dużą skalę, zapewniając wydajność i skalowalność potrzebną na dzisiejszych szybko zmieniających się rynkach elektronicznych.

Wielowarstwowa płytka PCB wyróżnia się również solidną wagą miedzi wynoszącą 12 uncji. Ta wysoka waga miedzi zapewnia doskonałą przewodność elektryczną i znaczące rozpraszanie ciepła, co jest kluczowe dla utrzymania integralności i wydajności obwodów elektronicznych w różnych warunkach operacyjnych. Przyczynia się również do wytrzymałości mechanicznej płytki PCB, dzięki czemu nadaje się do wymagających środowisk, gdzie niezawodność jest najważniejsza.

Pakowanie i wysyłka są realizowane z najwyższą starannością, aby zapewnić, że wielowarstwowa płytka PCB dotrze w nienaruszonym stanie. Każda płytka PCB jest pakowana próżniowo, co chroni ją przed wilgociącią, kurzem i innymi zanieczyszczeniami, które mogłyby wpłynąć na jej funkcjonalność. Po pakowaniu próżniowym płytki są bezpiecznie umieszczane w kartonowym pudełku, zapewniając dodatkową ochronę podczas transportu. To skrupularne podejście do pakowania gwarantuje, że płytki PCB dotrą do klientów gotowe do natychmiastowego użycia, bez potrzeby dodatkowego czyszczenia lub kontroli.

Wielowarstwowa płytka PCB jest wynikiem najnowocześniejszych procesów produkcyjnych i rygorystycznych środków kontroli jakości. Od zastosowania wysokiej jakości materiałów po precyzję procesów trawienia i laminowania, każdy etap produkcji tych płytek PCB jest realizowany z najwyższą dbałością o szczegóły. Zapewnia to, że każda płytka spełnia rygorystyczne standardy wymagane dla złożonych i niezawodnych systemów elektronicznych.

Podsumowując, wielowarstwowa płytka PCB to produkt najnowszej generacji, który wyróżnia się zaawansowanymi możliwościami warstwowania, dużym rozmiarem panelu, dużą wagą miedzi i wyrafinowanymi metodami pakowania. Niezależnie od tego, czy chodzi o płytki PCB 12-warstwowe, 16-warstwowe, czy 20-warstwowe, ta płytka jest zaprojektowana tak, aby stanowić podstawę dla wysokowydajnej elektroniki wymagającej gęstego upakowania i wysokiej niezawodności. Zaangażowanie w zapewnienie kompleksowej usługi OEM podkreśla rolę produktu w upraszczaniu procesu produkcji elektronicznej dla klientów, czyniąc go niezastąpionym narzędziem innowacji w branży elektronicznej.

Cechy:

• Nazwa produktu: Wielowarstwowa płytka PCB
• Waga miedzi: 12 uncji
• Maks. rozmiar panelu: 600 mm x 1200 mm
• Słowo kluczowe: Płytka PCB Rogers
• Usługa: Kompleksowa usługa OEM
• Rozmiar: Możliwość dostosowania do wymagań
• Cecha: Wielowarstwowa płytka drukowana
• Możliwość: Możliwość produkcji do 20 warstw PCB

Parametry techniczne:

Zastosowania:

Wielowarstwowa płytka PCB, zwłaszcza płytki PCB 18-warstwowe, stała się integralnym elementem produktów elektronicznych ze względu na swoją wysoką funkcjonalność i kompaktowy rozmiar. Płytki te są zaprojektowane tak, aby sprostać złożonym potrzebom zaawansowanych obwodów elektronicznych, oferując maksymalny rozmiar panelu 600 mm x 1200 mm, co zapewnia wystarczającą przestrzeń na włączenie wielu warstw. Dzięki konfigurowalnej grubości od 0,2 mm do 6,0 mm, te płytki PCB można dostosować do wymagań dotyczących wytrzymałości i elastyczności różnych zastosowań.

Jeśli chodzi o okazje i scenariusze zastosowań wielowarstwowej płytki PCB, można je znaleźć w wysoce zaawansowanych systemach elektronicznych. Obejmują one między innymi aparaturę lotniczą, systemy obronne, urządzenia do obrazowania medycznego i zaawansowaną infrastrukturę komunikacyjną. Płytki PCB 18-warstwowe są szczególnie ważne w zastosowaniach, gdzie przestrzeń jest ograniczona, a funkcjonalność nie może być naruszona. Stanowią one niezbędną platformę do szybkiej transmisji sygnałów i gęstego połączenia w kompaktowych urządzeniach.

Opcje wykończenia powierzchni wielowarstwowej płytki PCB, takie jak HASL, złoto zanurzeniowe, cyna zanurzeniowa, srebro zanurzeniowe, złoty palec i OSP, odgrywają znaczącą rolę w poprawie lutowności i ochronie ścieżek miedzianych przed utlenianiem. Ta różnorodność zapewnia, że płytki można dostosować do wymagań środowiskowych i operacyjnych różnych produktów elektronicznych. Na przykład, złoto zanurzeniowe jest preferowane w elektronice wysokiej klasy ze względu na doskonałą przewodność i trwałość.

Ponadto, kompleksowa usługa OEM dla wielowarstwowej płytki PCB upraszcza proces integracji tych płytek z produktami. Usługa ta zapewnia, że od projektu po produkcję, zapewnienie jakości i dostawę, wszystkie aspekty są obsługiwane płynnie, skracając czas wprowadzenia produktu na rynek i zapewniając jego niezawodność. Płytka PCB 18-warstwowa, dzięki technologii wielowarstwowych obwodów drukowanych, jest świadectwem skomplikowanej i precyzyjnej inżynierii wymaganej w nowoczesnej elektronice, co czyni ją kluczowym elementem w rozwoju innowacyjnych i wysokowydajnych produktów.

Personalizacja:

Nasze usługi personalizacji produktów zaspokajają różnorodne potrzeby naszych klientów, zapewniając, że każda wielowarstwowa płytka obwodowa jest dostosowana do specyficznych wymagań. Dzięki szerokiemu zakresowi opcji grubości od 0,2 mm do 6,0 mm, możemy dostosować się do różnych zastosowań, niezależnie od tego, czy potrzebujesz płytek PCB 18-warstwowych do złożonych systemów, czy płytek PCB 10-warstwowych do kompaktowej elektroniki.

Rozumiemy znaczenie precyzji w produkcji PCB, dlatego oferujemy minimalny rozmiar otworu 0,2 mm, co pozwala na skomplikowane projekty i gęste rozmieszczenie komponentów. Nasze zaawansowane możliwości technologii montażu powierzchniowego umożliwiają nam łatwe produkowanie wysokiej jakości, niezawodnych płytek PCB Rogers.

Sercem naszej oferty jest nasza kompleksowa usługa OEM, która upraszcza proces produkcji dla naszych klientów. Od projektu po dostawę, zapewniamy kompleksowe wsparcie, gwarantując, że Twoja wielowarstwowa płytka PCB zostanie wyprodukowana zgodnie z najwyższymi standardami, ze wszystkimi unikalnymi atrybutami wymaganymi przez Twój projekt.

Wsparcie i usługi:

Wielowarstwowa płytka PCB jest objęta kompleksowym wsparciem technicznym i usługami, aby zapewnić najwyższą wydajność i niezawodność Twojego produktu. Nasz zespół doświadczonych inżynierów jest zaangażowany w udzielanie fachowych porad, rozwiązywanie problemów i znajdowanie rozwiązań wszelkich wyzwań technicznych, z jakimi możesz się spotkać.

Nasze usługi wsparcia technicznego obejmują szczegółową dokumentację produktu, obszerną bazę wiedzy z często zadawanymi pytaniami oraz wskazówki dotyczące najlepszych praktyk w projektowaniu i montażu PCB. Oferujemy również zaawansowane usługi analityczne, takie jak symulacja impedancji, analiza termiczna i ocena integralności sygnału, aby zoptymalizować wydajność Twojej wielowarstwowej płytki PCB.

W przypadku złożonych problemów lub specjalistycznej pomocy, nasz zespół wsparcia jest dostępny, aby ściśle z Tobą współpracować, zrozumieć Twoje specyficzne potrzeby i zapewnić spersonalizowane wsparcie. Jesteśmy zaangażowani w zapewnienie Twojego sukcesu z naszą wielowarstwową płytką PCB i pomoc w maksymalizacji jej potencjału w Twoich zastosowaniach.

Należy pamiętać, że nasze usługi wsparcia technicznego nie obejmują bezpośrednich danych kontaktowych, ale zapewniamy, że nasz zespół jest gotowy do pomocy za pośrednictwem wyznaczonych kanałów komunikacji dostarczonych wraz z zakupem produktu.
