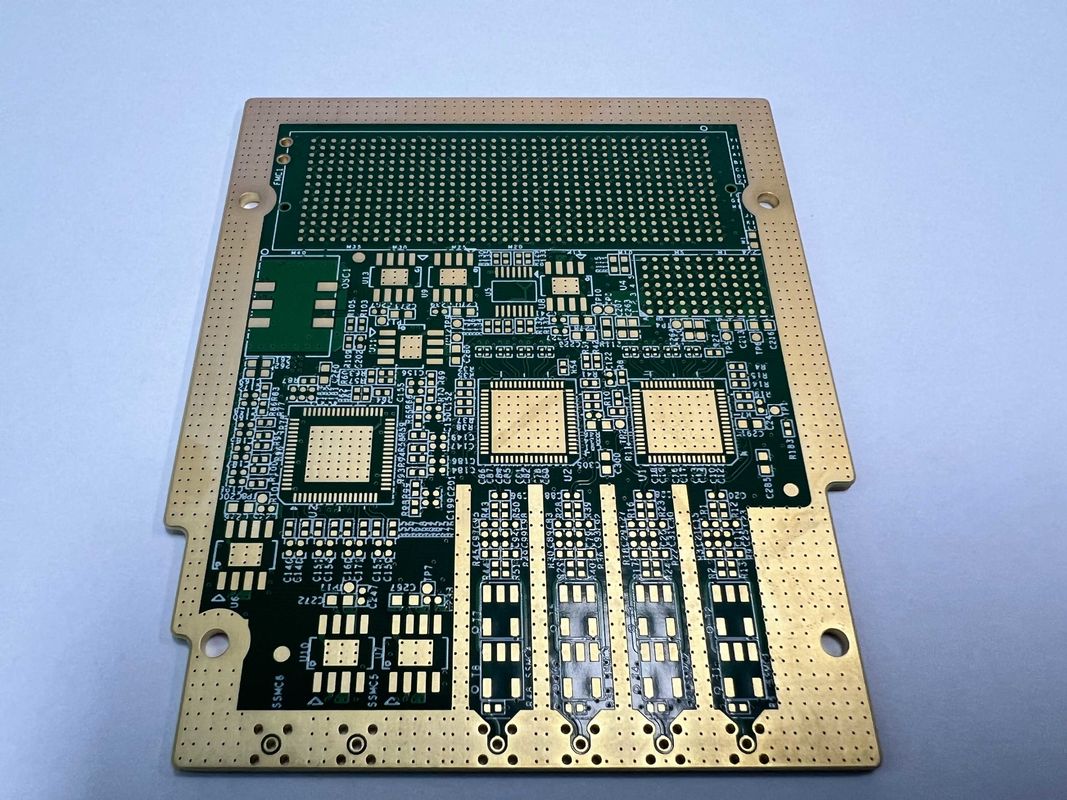

HDI PCB Board to wysokiej jakości płyta drukowana specjalnie zaprojektowana, aby spełniać wysokie wymagania nowoczesnej elektroniki.produkt ten jest idealny do zastosowań wymagających połączeń o wysokiej gęstości i precyzyjnej kontroli impedancji.
Jednym z kluczowych atrybutów płyty HDI PCB są jej szczególne wymagania dotyczące gniazda lampy.co czyni go doskonałym wyborem do zastosowań oświetleniowych, w których niezawodność jest kluczowa..
Produkowana z wykorzystaniem najwyższej jakości surowca FR4 IT180, tablica HDI PCB oferuje wyjątkową wydajność i trwałość.o pojemności nieprzekraczającej 10 W.
Płyty HDI PCB o grubości od 0,4 mm do 3,2 mm zapewniają elastyczność projektową przy zachowaniu integralności strukturalnej.Pozwala to na kompaktową i lekką konstrukcję bez uszczerbku dla wydajności.
Jako płytka PCB o wysokiej gęstości łączności (HDI) produkt ten jest zoptymalizowany do zastosowań wymagających skomplikowanych układów i wysokiej gęstości sygnału.Zaawansowana technologia wykorzystywana w procesie produkcyjnym umożliwia ściślejsze trasy i mniejsze przewody, co prowadzi do bardziej kompaktowej i wydajnej konstrukcji PCB.
Kontrola impedancji jest kluczowym aspektem płyty HDI PCB, zapewniając stałą integralność sygnału i minimalizując utratę sygnału.Funkcja ta jest niezbędna w przypadku szybkich aplikacji cyfrowych, w których dokładność sygnału ma kluczowe znaczenie..
W przypadku produkcji płytek HDI wyróżnia się precyzją i niezawodnością.,i zaawansowane techniki routingu w celu osiągnięcia połączeń o wysokiej gęstości przy minimalnych zakłóceniach sygnału.
Ogólnie rzecz biorąc, HDI PCB Board jest najwyższej klasy produktem zaprojektowanym do wymagających zastosowań wymagających rozwiązań PCB o wysokiej gęstości.i zaawansowane funkcje sprawiają, że jest idealnym wyborem dla takich branż jak telekomunikacja., motoryzacji, lotnictwa i elektroniki użytkowej.
Surowce | FR4 IT180 |
Nazwa układu | 4L 1+N+1 HDI Board |
Min Trace | 3/3Mil |
Gęstość | 00,4-3,2 mm |
Liczba warstw | 4-20 warstw |
Grubość deski | 0.2mm-6.00mm (8mil-126mil) |
Wniosek specjalny | Połowa otworu, 0,25 mm BGA |
Specjalne wymagania | Zakładka lampy |
Badania | 100% E-test, rentgen |
Minimalny rozmiar otworu | 0.15 mm |
HDI Printed Circuit Boards to wysoce wyspecjalizowane płyty obwodów, które są przeznaczone do zastosowań z interkonekcją o wysokiej gęstości.Te deski są znane ze swojej zaawansowanej technologii i doskonałej wydajności, co czyni je idealnymi dla szerokiego zakresu zastosowań i scenariuszy produkcji.
Jednym z powszechnych zastosowań płyt HDI PCB jest produkcja konwerterów HD-SDI.Konwertory te wymagają połączeń między sieciami o wysokiej gęstości, aby zapewnić optymalną transmisję sygnału i minimalną utratę sygnałuPłyty HDI z minimalną szerokością śladu 3/3 mil i wielkością otworu 0, 1 mm wiertarki laserowej są idealne do spełnienia wymagań kontroli impedancji konwerterów HD-SDI.
Innym kluczowym scenariuszem zastosowania płytek HDI jest system komunikacji wysokiej prędkości..Zaawansowana technologia płyt HDI PCB, z cechami takimi jak minimalna wielkość otworu 0,15 mm, zapewnia niezawodną wydajność w zastosowaniach komunikacyjnych o dużej prędkości.
Ponadto płyty HDI PCB są szeroko stosowane w przemyśle lotniczym i obronnym, gdzie niezawodność i wydajność są kluczowe.Połączenia między sieciami o wysokiej gęstości zapewniane przez te płyty sprawiają, że nadają się do zastosowań wymagających kompaktowych konstrukcji i wysokiej integralności sygnału.
Podsumowując, atrybuty płyt PCB HDI, takie jak minimalna szerokość śladu, wielkość otworu i kontrola impedancji, sprawiają, że są uniwersalne i odpowiednie do różnych zastosowań i scenariuszy produktów.Czy to w produkcji HD-SDI Konwerterów, szybkich systemów łączności lub zastosowań lotniczych i obronnych, HDI PCB Board oferuje wyższe osiągi i niezawodność.
