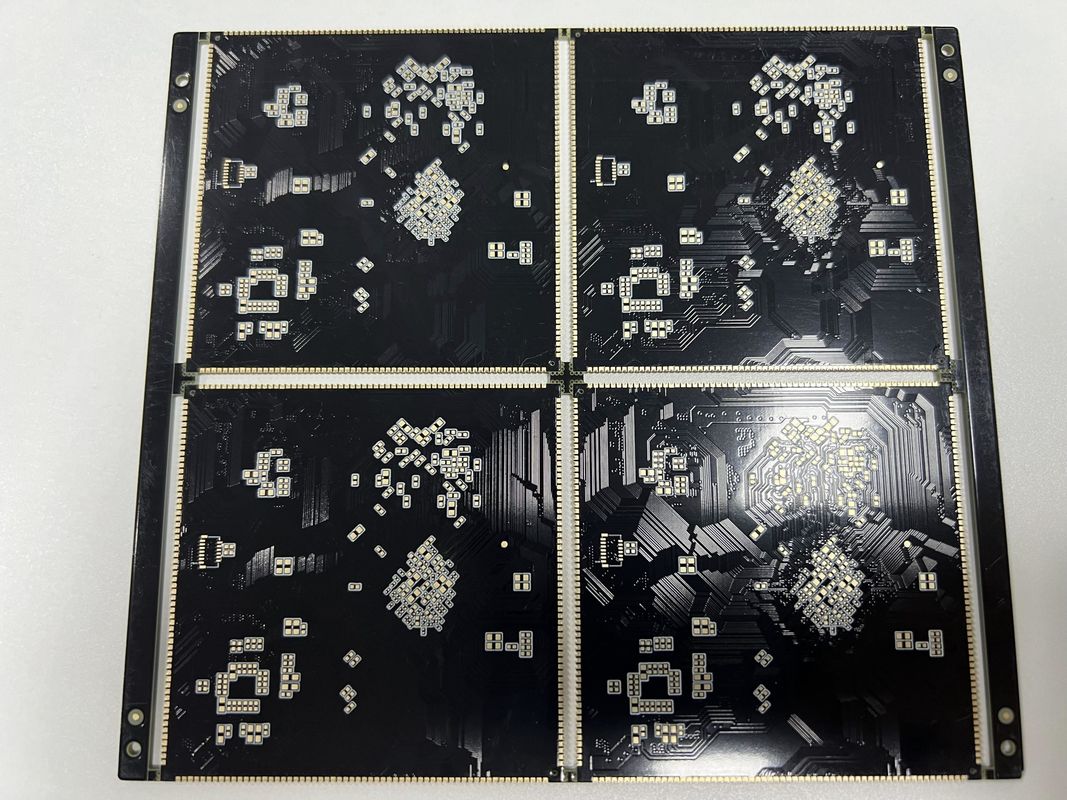

Wysokiej gęstości HDI PCB z półdziurą BGA 0,25 mm gniazdo lampy 10 1 stosunek widoczności

Opis produktu:

HDI PCB Board jest najnowocześniejszym rozwiązaniem dla zastosowań wzajemnych połączeń o wysokiej gęstości, zawierającym najnowsze osiągnięcia w technologii PCB.Ten produkt jest przeznaczony do obsługi zaawansowanych zespołów elektronicznychHDI PCB Board jest idealnym rozwiązaniem dla branż wymagających wysokiej wydajności i niezawodności, takich jak lotnictwo, wojsko, medycyna,i telekomunikacji.

Podstawą możliwości płyt HDI PCB jest ich imponująca liczba warstw, która waha się od 4 do 20 warstw.ułatwianie złożonych obwodów w ramach kompaktowego śladuZłożona współzależność jest osiągana dzięki zastosowaniu mikrovia i zaawansowanych technik produkcji PCB, zapewniając wysoką integralność sygnału i wydajność elektryczną.

Jedną z najbardziej niezwykłych cech tablicy HDI PCB jest jej minimalna wielkość otworu wynosząca zaledwie 0,15 mm.Ta drobna wielkość otworu jest niezbędna do pomieścienia miniaturyzowanych elementów stosowanych w konstrukcjach o wysokiej gęstościMniejsze przewody nie tylko oszczędzają przestrzeń, ale również przyczyniają się do ogólnego zmniejszenia strat sygnału i rozmowy krzyżowej, co jest kluczowe dla utrzymania integralności sygnałów dużych prędkości.

Kontrola impedancji jest kolejną kluczową cechą płyty HDI PCB.konieczność szybkiego przesyłania danychKontrola impedancji zapewnia, że płyta HDI PCB jest w stanie obsłużyć rygorystyczne wymagania dotyczące wydajności elektrycznej konwerterów HD SDI i innych szybkich aplikacji cyfrowych.Takie ostrożne zarządzanie impedancją minimalizuje odbicia sygnału i opóźnienia, zapewniając niezawodną i konsekwentną wydajność.

Specjalne wymagania nie stanowią przeszkody dla płyty HDI PCB. Produkt jest dostosowalny i może być dostosowywany do wyjątkowych funkcji, takich jak gniazdo lampy.Ta elastyczność pozwala na dostosowanie płyty HDI PCB do konkretnych zastosowań, zapewniając spełnienie nawet najbardziej wyspecjalizowanych wymagań bez uszczerbku dla wydajności i jakości.

Jeśli chodzi o zapewnienie jakości, HDI PCB Board podlega rygorystycznym protokołom testowym, aby zagwarantować, że każda płyta spełnia najwyższe standardy.Produkt jest poddawany 100% badaniom elektronicznym i rentgenowskim w celu wykrycia i usunięcia ewentualnych wadBadania te zapewniają niezawodność przewodów, łączy lutowych i ogólną integralność PCB przed dostarczeniem.Ten skrupulatny proces testowania ma kluczowe znaczenie dla zastosowań, w których niepowodzenie nie jest opcją.

Możliwości HDI PCB Board sprawiają, że jest idealnym wyborem do stosowania w HDI Printed Circuit Boards, które są synonimem miniaturyzacji, wysokiej prędkości i wysokiej wydajności.Zaawansowane funkcje płyty i rygorystyczne testy zapewniają, że jest w stanie obsłużyć wymagania nowoczesnych urządzeń elektronicznychNiezależnie od tego, czy jest on stosowany w konwerterze HD SDI, czy w jakiejkolwiek innej aplikacji, w której najważniejsze są wysoka gęstość i niezawodność, HDI PCB Board zapewnia wyjątkowe wyniki.

Podsumowując, HDI PCB Board jest doskonałym wyborem dla klientów poszukujących najnowocześniejszej technologii PCB.możliwość dostosowania do specjalnych wymagań, takich jak gniazdo lampy, a wyczerpujące procedury testowe wyróżniają ten produkt na rynku.tworzenie płyty HDI PCB jako niezbędnego elementu dla każdego projektu elektronicznego o wysokiej gęstości.

Charakterystyka:

• Nazwa produktu: HDI PCB Board
• Grubość: 0,4-3,2 mm
• Grubość deski: 0,2 mm-6,00 mm (8 mil-126 mil)
• Wymogi specjalne: gniazdo lampy
• Minimalna wielkość otworu: 0,15 mm
• Nazwa płyty: 4L 1+N+1 HDI Boards
• Produkcja PCB HDI
• PCB HDI
• Płyty PCB dużych prędkości

Parametry techniczne:

Zastosowanie:

HDI PCB, czyli płyty drukowane o wysokiej gęstości połączeń, stanowią znaczący skok w technologii produkcji PCB,umożliwiająca bardziej kompaktową konstrukcję w połączeniu z większą gęstością obwodów i zwiększoną wydajnością elektrycznąPCB HDI charakteryzują się subtelnymi cechami, w tym minimalną wielkością otworu 0,15 mm i minimalną szerokością śladu i odstępem 3/3 Mil, które umożliwiają większą funkcjonalność na mniejszej przestrzeni.Możliwości liczby warstw wahają się od 4 do 20 warstwW dziedzinie produkcji PCB HDI atrybuty te sprawiają, że PCB HDI są idealne do zaawansowanych zastosowań elektronicznych.

Przyczyny i scenariusze zastosowania płytek HDI PCB są różnorodne, obejmujące kilka gałęzi przemysłu i technologii, w których najważniejsze są niezawodność, oszczędność przestrzeni i poprawa wydajności elektrycznej.W branży telekomunikacyjnej, HDI PCB są niezbędne dla urządzeń takich jak smartfony, tablety i urządzenia noszone, gdzie popyt na miniaturyzację bez uszczerbku dla funkcjonalności stale rośnie.Konstrukcja PCB o wysokiej gęstości umożliwia pakowanie większej liczby komponentów na mniejszym obszarze, wspierając trend w kierunku bardziej eleganckich i kompaktowych urządzeń.

W dziedzinie elektroniki medycznej PCB HDI są stosowane w małych, przenośnych urządzeniach medycznych oraz w złożonych urządzeniach laboratoryjnych, które wymagają wysokiej precyzji i niezawodności.Niewielkie otwory i duża liczba warstw sprawiają, że tablice HDI są idealnym rozwiązaniem do miniaturyzacji urządzeń medycznych, takich jak pacemakery, sprzętu obrazowania i zaawansowanych urządzeń diagnostycznych, które korzystają z wysokiej integralności sygnału technologii HDI i zmniejszonej straty sygnału.

Aplikacje lotnicze i obronne korzystają również z konstrukcji PCB o wysokiej gęstości, gdzie systemy często działają w ekstremalnych warunkach, a przestrzeń i waga są najważniejsze.Wysokiej gęstości interkonektorów można znaleźć w systemach avioniki, łączności satelitarnej i różnego rodzaju sprzętu wojskowego, gdzie ich zwiększona wydajność i niezawodność są kluczowe dla sukcesu misji.

Ponadto przemysł motoryzacyjny coraz częściej włącza do swoich projektów płytki HDI.potrzeba niezawodnych i kompaktowych rozwiązań PCB nigdy nie była większaTechnologia HDI wspiera integrację złożonej elektroniki w samochodach przy zachowaniu odporności na trudne warunki typowe dla otoczenia motoryzacyjnego.

W elektronikach konsumenckich, płytki HDI są podstawą najnowszych gadżetów i urządzeń, od kamer i konsoli do inteligentnych urządzeń.PCB o wysokiej gęstości zapewniają niezbędną infrastrukturę do obsługi złożonych obwodów w ograniczonej przestrzeni.

W końcu przemysł komputerowy i magazynowy wykorzystuje również technologię HDI do płyt głównych, serwerów i urządzeń komunikacyjnych o dużej prędkości.PCB HDI zapewniają lepszą wydajność elektryczną i rozpraszanie ciepła, kluczowe dla szybkiego przetwarzania i niezawodności wymaganych w tych sektorach.

Podsumowując, możliwości zastosowania i scenariusze dla produktu HDI PCB są ogromne i kluczowe dla postępu nowoczesnej elektroniki.i zmienna liczba warstw, wraz z możliwością dużej liczby warstw w jego konstrukcji, czynią go podstawowym elementem najnowocześniejszych procesów produkcji płytek HDI w wielu branżach zaawansowanych technologicznie.

Dostosowanie:

Nasz produkt HDI PCB Board oferuje szereg usług dostosowania, aby sprostać wymaganiom aplikacji wymagających rozwiązań interkonekcyjnych o wysokiej gęstości.te płyty zapewniają wyższą niezawodność i wydajność.

Z imponującym współczynnikiem widoku 10:1Nasze płyty drukowane HDI są zaprojektowane tak, by pomieścić złożone konstrukcje nowoczesnej elektroniki.zapewnienie precyzyjnych i jasnych ścieżek sygnału dla potrzeb konwertera HD SDI i innych aplikacji o wysokiej rozdzielczości.

Rozumiemy, że specjalne wymagania, takie jak gniazdo lampy, są często niezbędne do dostosowanych aplikacji.zapewnienie, że Twoja płyta HDI PCB jest idealnie dostosowana do Twoich specyfikacji.

Grubość naszych płyt PCB HDI może być regulowana w zakresie 0,4-3,2 mm, aby spełnić Twoje specyficzne wymagania projektowe i mechaniczne,zapewnienie wszechstronnego rozwiązania dla wyzwań związanych z obwodami o wysokiej gęstości.

Wsparcie i usługi:

HDI PCB Board jest zaprojektowany z wykorzystaniem najnowszej technologii połączeń o wysokiej gęstości, zapewniając wysoką wydajność i niezawodność w różnych zastosowaniach.Nasze wsparcie techniczne i usługi dla HDI PCB Board zobowiązane są do zapewnienia Państwu pomocy potrzebnej do efektywnego zintegrowania tego produktu z Państwa projektami.

Wsparcie techniczne produktu:

1Kompleksowa dokumentacja: Dostarczamy szczegółowe podręczniki użytkownika i specyfikacje produktów, aby pomóc zrozumieć możliwości i ograniczenia HDI PCB Board.

2. Przewodnik do rozwiązywania problemów: Nasz przewodnik do rozwiązywania problemów został zaprojektowany, aby pomóc Ci zdiagnozować i rozwiązać typowe problemy, które mogą wystąpić podczas korzystania z naszej płyty HDI PCB.

3. Zapytania techniczne: W przypadku bardziej złożonych pytań technicznych nasz zespół ekspertów jest dostępny, aby dostarczyć Państwu wgląd i rozwiązania dostosowane do Państwa konkretnego przypadku użytkowania.

Usługi:

1. Przegląd projektu: Przed produkcją oferujemy usługę przeglądu projektu, aby upewnić się, że projekt Twojej płyty HDI PCB jest zoptymalizowany pod względem wydajności i wydajności.

2. Testy prototypu: Możemy pomóc w testowaniu prototypu, aby zweryfikować wydajność Twojej płyty HDI w warunkach rzeczywistych przed rozpoczęciem pełnej produkcji.

3Nasz zespół wsparcia po sprzedaży jest tutaj, aby pomóc Ci w wszelkich problemach, które mogą pojawić się po otrzymaniu Twojej płyty HDI PCB,zapewnienie ciągłego zadowolenia z naszego produktu.

Należy pamiętać, że wsparcie techniczne i usługi nie obejmują usługi napraw fizycznych.Jesteśmy zobowiązani do zapewnienia najwyższego poziomu obsługi klienta poprzez dostępne kanały i zasoby.
