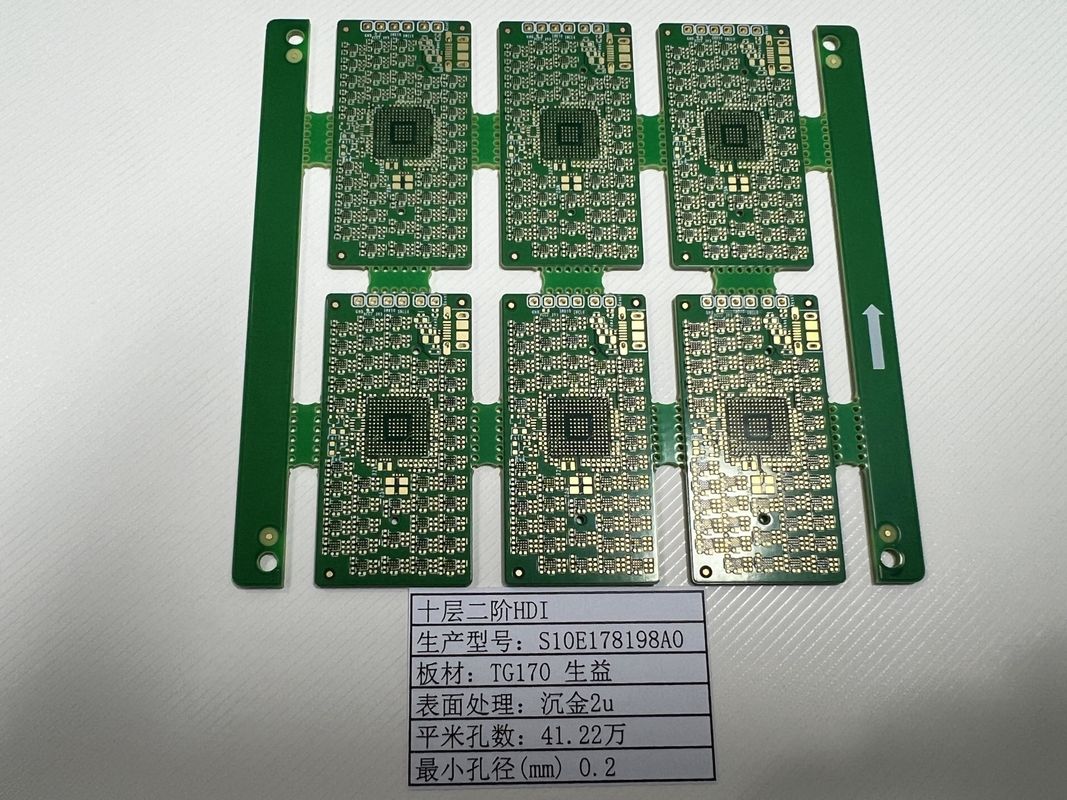

OEM HDI płyty obwodowe 10 warstwy 2 + N + 2 X Ray testowane Ultra Cienkie 0.2mm-6.00mm

Opis produktu:

HDI (High Density Interconnector) PCB Board jest technologicznym cudem w dziedzinie komponentów elektronicznych,spełniające zaawansowane potrzeby nowoczesnej elektroniki o wyższej wydajności i niezawodnościPłyty te są specjalnie zaprojektowane do zastosowań, które wymagają gęstszej konfiguracji komponentów i większej liczby połączeń.HDI PCB jest świadectwem ewolucji technologii płyt obwodowych, dostosowując się do trendu miniaturyzacji bez uszczerbku dla funkcjonalności.

W sercu płyty HDI PCB leży jej imponująca zdolność do utrzymania minimalnego rozmiaru otworu zaledwie 0,15 mm.ułatwianie integracji większej liczby elementów na jednej płytceTa miniaturyzacja jest kluczowym elementem w produkcji lekkich, kompaktowych i wysoce wydajnych urządzeń, które są charakterystycznymi cechami dzisiejszego rynku elektroniki.

Jakość i niezawodność są najważniejsze dla płyt HDI, a aby zapewnić, że każda płyta spełnia najwyższe standardy, wprowadzono rygorystyczny protokół testowania.w przypadku weryfikacji właściwości elektrycznych w celu zapewnienia funkcjonalności i niezawodnościPonadto, inspekcja rentgenowska jest wykorzystywana do zbadania wewnętrznych struktur zarządu,weryfikacja integralności konstrukcji warstwowych i drobnych połączeń niewidocznych gołym okiemTakie podwójne podejście do testowania gwarantuje, że każda płyta HDI PCB jest wolna od wad i gotowa do spełnienia wymagań zastosowań o wysokiej prędkości i wydajności.

W celu spełnienia szerokiego zakresu wymagań liczba warstw płyt dla PCB HDI może wahać się od 6 do oszałamiających 32 warstw (6-32L).Ta elastyczność pozwala na projektowanie i produkcję PCB, które mogą obsługiwać wiele zastosowań, począwszy od najprostszych urządzeń po najbardziej złożone systemy komputerowe.który jest krytyczny w zastosowaniach płyt PCB o dużej prędkości, w których integralność sygnału jest niezbędna.

Aby sprostać specjalistycznym wymaganiom, płyta HDI PCB może pomieścić specjalne żądania, takie jak pół otworów i 0,25 mm BGA (Ball Grid Array).są stosowane do tworzenia połączenia między płytami lub do montażu komponentów bezpośrednio na krawędzi PCBWykorzystanie 0,25 mm BGA jest szczególnie zauważalne, ponieważ umożliwia gęstsze pakowanie układów scalonych (obwodów zintegrowanych), co ma kluczowe znaczenie dla ultra-kompaktnych zespołów elektronicznych.Cechy te podkreślają zdolność HDI PCB do dostosowania się do różnych wymagań projektowych i funkcjonalnych, w celu dalszego umacniania jej roli w rozwoju najnowocześniejszych produktów elektronicznych.

Integracja technologii połączeń o wysokiej gęstości sprawia, że płyta HDI PCB jest niezbędnym elementem nowoczesnej elektroniki,w przypadku gdy rosnące wymagania dotyczące wydajności zbiegają się z potrzebą zmniejszenia wielkościHDI PCB to nie tylko komponent, to rozwiązanie umożliwiające rozpowszechnianie zaawansowanej elektroniki w sektorach takich jak telekomunikacja, komputery, urządzenia medyczne,przemysł lotniczy i kosmicznyDzięki wyjątkowym możliwościom wspierania szybkich operacji płyt PCB oraz uniwersalności w obsłudze różnych warstw i specjalnych żądań,HDI PCB stanowi kamień węgielny projektowania i produkcji elektronicznej.

Podsumowując, płyty HDI PCB stanowią szczyt projektowania PCB, oferując rozwiązanie interkonektorów o wysokiej gęstości dla najbardziej wymagających zastosowań elektronicznych.Z możliwościami ultra-cienkiej otworu, rygorystyczne procedury badawcze, dostosowalna liczba warstw i możliwość spełnienia określonych wymagań projektowych,PCB HDI jest ostatecznym wyborem dla inżynierów i projektantów, którzy chcą przesunąć granice możliwości w miniaturyzacji i funkcjonalności komponentów elektronicznych..

Charakterystyka:

• Nazwa produktu: HDI PCB Board
• Wielkość otworu: 0, 1 mm Laser Drill - idealny do zastosowań PCB dużych prędkości
• Warstwa tablicy: 6-32L - elastyczna konstrukcja do złożonej produkcji płytek PCB HDI
• Min Trace: 3/3Mil - precyzyjna i wysokiej rozdzielczości praca na linii
• Specjalne wymagania: gniazdo lampy - dostosowane do spełnienia szczególnych potrzeb
• Badanie: 100%E-Testing, X-RAY - zapewnienie niezawodności i jakości płyty HDI PCB

Parametry techniczne:

Zastosowanie:

HDI (High Density Interconnector) PCB to szybka płyta PCB zaprojektowana w celu spełnienia rygorystycznych wymagań nowoczesnej elektroniki, w której przestrzeń, waga i wydajność są kluczowe.Z liczbą warstw od 4 do 20 warstw, te deski są wyjątkowo wszechstronne i mogą dostosowywać się do różnych zastosowań, co czyni je idealnymi do wielu okazji i scenariuszy.

Jednym z głównych zastosowań płyt HDI jest w dziedzinie informatyki, gdzie najważniejsza jest wydajność szybkich płyt PCB.w połączeniu z możliwością wdrożenia 0Technologia.25mm BGA (Ball Grid Array) sprawia, że są idealne do laptopów, serwerów i komputerów o wysokiej wydajności, które wymagają szybkiego przetwarzania danych i minimalnego opóźnienia.Technologia półdziur jest szczególnie przydatna w zastosowaniach z łącznikami krawędzi, zapewniając solidne i niezawodne połączenie z urządzeniami peryferyjnymi.

W przemyśle telekomunikacyjnym PCB HDI są niezbędne ze względu na ich wyższe osiągi elektryczne i zdolność do wspierania szybkiej transmisji sygnału.Minimalny ślad 3/3 Mil min pozwala na gęstsze przesyłanie sygnałów, co jest kluczowe w smartfonach, stacjach bazowych i innych urządzeniach komunikacyjnych, które wymagają miniaturyzacji bez uszczerbku dla prędkości lub integralności sygnału.

Wraz z pojawieniem się technologii noszonych płyt HDI PCB stały się również podstawowym elementem.urządzenia noszoneNiezależnie od tego, czy są to monitory fitness, smartwatches czy urządzenia medyczne, atrybuty HDI PCB, takie jak wielkość otworu laserowego 0,1 mm, są kluczowe dla małego,Precyzyjne połączenia potrzebne w tych zaawansowanych produktach.

Urządzenia medyczne, zwłaszcza te, które wymagają wysokiej precyzji i niezawodności, czerpią ogromne korzyści z zastosowania płyt PCB HDI.Instrumenty takie jak sprzęt do obrazowania i narzędzia diagnostyczne opierają się na zdolności płyty PCB o dużej prędkości do stałej pracy w krytycznych warunkachPonadto gwarancja 100% testów elektronicznych i rentgenowców zapewnia, że każda rada spełnia rygorystyczne wymagania dotyczące certyfikacji medycznych.

Wreszcie, w sektorach lotniczym i obronnym niezawodność i możliwości szybkiej eksploatacji płyt HDI PCB sprawiają, że nadają się do stosowania w elektronikach lotniczych, systemach satelitarnych i urządzeniach komunikacyjnych wojskowych.Dokładne badania i precyzyjna produkcja tych płyt oznaczają, że mogą one wytrzymać ekstremalne warunki i zapewnić niezawodną wydajność, gdy awaria nie jest opcją.

Podsumowując, tablica HDI PCB jest wszechstronnym produktem, który jest nieodłącznym elementem rozwoju szybkiej elektroniki.dotyka prawie każdego aspektu współczesnego krajobrazu technologicznegoOd komputerowania po technologię do noszenia, od opieki zdrowotnej po obronność, HDI PCB stoi w centrum innowacji, napędzając rozwój mniejszych, szybszych i bardziej niezawodnych urządzeń elektronicznych.

Dostosowanie:

Nasze usługi High Speed PCB zaspokajają specjalistyczne potrzeby nowoczesnej elektroniki, oferując dostosowanie płyt PCB High Density Interconnector (HDI).można określić minimalną wielkość otworu tak małą jak 0.15mm, zapewniając, że płyta modelowa o wysokiej gęstości może spełniać skomplikowane wymagania projektowe zaawansowanych komponentów elektronicznych.

HDI PCB Board jest oferowany z zakresem grubości płyt od 0,2 mm do 6,00 mm (8 mil-126 mil), co umożliwia zróżnicowany zestaw zastosowań i standardów trwałości.Niezależnie od tego, czy pracujesz na lekkich, przenośne urządzenie lub solidny, wysokiej mocy obwód, możemy dostosować płytę do Twoich potrzeb.

Oferujemy również kompleksową personalizację liczby warstw, z opcjami w zakresie od 4 do 20 warstw.czy to dla prostych urządzeń czy złożonych, urządzenia wielofunkcyjne.

Ponadto gwarantujemy kontrolowanie impedancji za pomocą naszych usług HDI PCB.zapewnienie, że płyta modelowa o wysokiej gęstości działa niezawodnie z prędkością wymaganą przez dzisiejszą technologię.

Wsparcie i usługi:

Nasze HDI (High-Density Interconnect) PCB Board jest wspierane przez kompleksowe wsparcie techniczne i usługi, aby zapewnić, że uzyskasz jak najwięcej z produktu.wdrożenie, i optymalizacji, jesteśmy zaangażowani w dostarczanie wsparcia potrzebnego do utrzymania funkcjonowania Twojej płyty HDI PCB w najlepszych warunkach.

Nasze wsparcie techniczne obejmuje dostęp do kompetentnego i doświadczonego zespołu inżynierów, którzy mogą pomóc w każdym pytaniu lub problemie, który może się pojawić.Od początkowej konfiguracji do rozwiązywania problemów z złożonymi obwodamiNasz zespół jest tutaj, aby zapewnić ekspercką poradę i rozwiązania.

Oprócz wsparcia naszego zespołu, oferujemy szereg usług mających na celu wydłużenie życia i zwiększenie funkcjonalności Twojej płyty HDI PCB.

• Przegląd projektu: zapewnienie, że projekt PCB HDI spełnia standardy branżowe i jest zoptymalizowany pod kątem produkcji i wydajności.
• Analiza integralności sygnału: Pomoc w zrozumieniu i poprawie wydajności sygnałów dużych prędkości na tablicy.
• Analiza termiczna: dostarczanie informacji o właściwościach termicznych płyty w celu poprawy niezawodności i wydajności.
• Zaawansowane usługi testowe: oferowanie zestawu testów w celu zweryfikowania wydajności i niezawodności PCB HDI, w tym testów elektrycznych, mikrosekcji i testów środowiskowych.

Zapewniamy również dokumentację i zasoby, które pomogą Ci jak najlepiej wykorzystać Twoją płytę HDI PCB.i notatki dotyczące zastosowań obejmujące szeroki zakres tematów dotyczących technologii HDI PCB.

Nasze zaangażowanie w sukces nie kończy się sprzedażą naszej płyty HDI.Staramy się zapewnić ciągłe wsparcie i usługi, aby zapewnić Państwa zadowolenie i długoterminową wydajność produktu..
