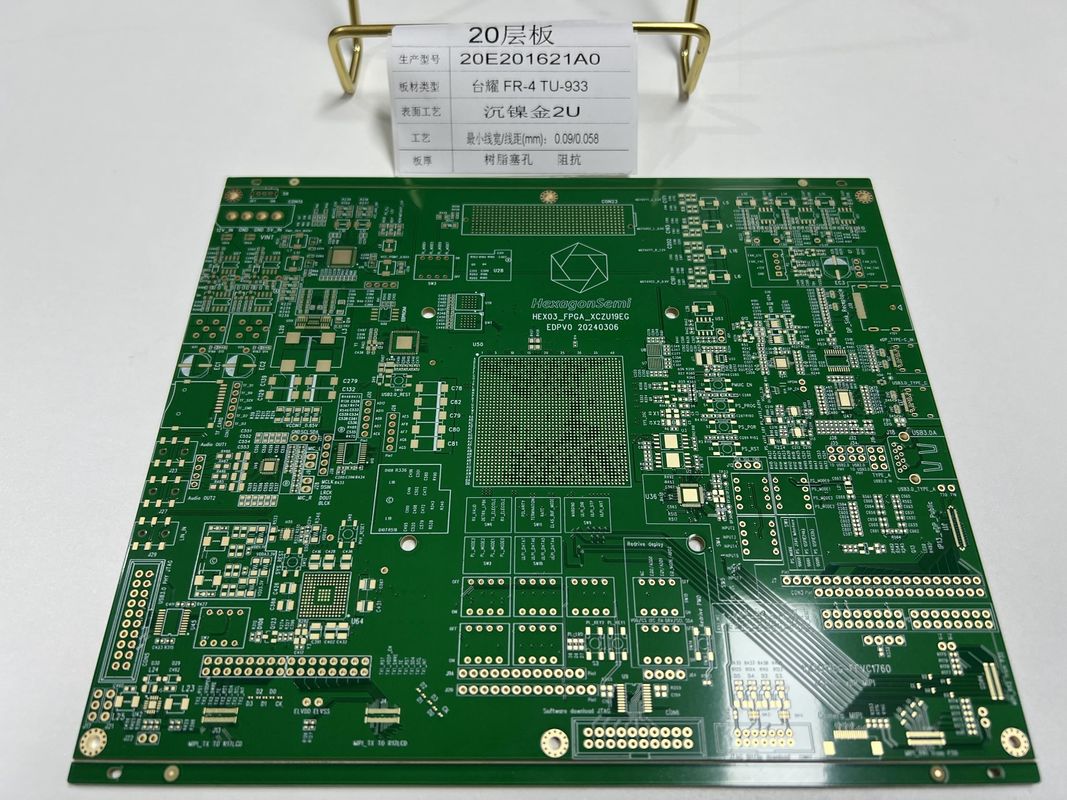

20 warstwy tablicy PCB z wielogrupową kontrolą impedancji VIPPO pod pastą TU-933

Opis produktu:

HDI PCB Board jest zaawansowanym produktem technologicznym, który stanowi jedno z najbardziej innowacyjnych rozwiązań w zakresie projektowania płyt drukowanych (PCB),spełnienie rosnącego zapotrzebowania na kompaktowe, ale wydajne urządzenia elektroniczneHDI, czyli High-Density Interconnector, to technologia, która pozwala na bardziej gęsto zapakowaną płytę z cienkimi liniami i spacjami, mniejszymi przewodami i podkładkami do przechwytywania,i wyższa gęstość podzespołówTa technologia o wysokiej gęstości jest szczególnie korzystna dla zastosowań takich jak konwertery HD SDI, które wymagają niezawodnej szybkiej transmisji sygnału w ramach kompaktowego zasięgu.

Nasze płyty HDI PCB są starannie zaprojektowane z grubością od 0,4 do 3,2 mm, spełniając różne wymagania aplikacyjne od szczupłych, przenośnych urządzeń po bardziej wytrzymałą, wydajną elektronikę.Różnorodność grubości zapewnia również, że nasze deski mogą być dostosowane do zastosowania w szeregu obudowy i obudowy, co sprawia, że są one odpowiednie do wielu zastosowań płyt PCB o dużej prędkości.umożliwiające osiągnięcie wysokiego poziomu precyzji i niezawodności dla najmniejszych elementów.

Współczynnik twarzy naszej płyty HDI PCB wynosi 10:1, oznaczający stosunek grubości płyty do średnicy wiertnianej dziury.1 wskazuje na nasze zobowiązanie do wysokiej jakości standardów, zapewniając, że nawet przy najmniejszych przewodzie, pokrycie jest spójne i niezawodne,który ma zasadnicze znaczenie dla funkcjonalności płytek HDI w zastosowaniach dużych prędkości i wysokiej częstotliwości.

Zapewnienie jakości jest kamieniem węgielnym niezawodności naszego produktu.aby potwierdzić integralność i funkcjonalność każdej płyty HDI PCB, którą produkujemyE-Testing sprawdza, czy płyta jest krótka, otwiera i zapewnia spełnienie wymogów.takie jak wyrównanie i rejestracja warstw, oraz jakość przewodów, co jest szczególnie ważne w przypadku płyt HDI, w których struktury są zbyt małe, aby można było je ocenić wyłącznie za pomocą środków optycznych.Te rygorystyczne protokoły badawcze gwarantują, że każda płyta działa prawidłowo i konsekwentnie, zapewniając spokojność naszych klientów, że ich produkt będzie działał zgodnie z najwyższymi standardami.

Surowcem wykorzystywanym do wykonania naszych płyt PCB HDI jest FR4 IT180, wysokiej jakości laminacja oporowa, znana ze swoich doskonałych właściwości elektrycznych, wytrzymałości mechanicznej i odporności termicznej.Materiał IT180 jest specjalnie zaprojektowany do zastosowań o wysokiej wydajności, w których wiarygodność i stabilność na dłuższą metę są kluczoweMateriał ten jest szczególnie odpowiedni dla płyt PCB o dużej prędkości, ponieważ ma niską stałą dielektryczną i niski współczynnik rozpraszania.który minimalizuje utratę sygnału i wspiera doskonałą integralność sygnału na wysokich częstotliwościachStanowi to idealny wybór dla produktów takich jak konwertery HD SDI, w których utrzymanie wiarygodności sygnału ma najwyższe znaczenie.

Podsumowując, nasza płyta HDI PCB to najnowocześniejsze rozwiązanie dla zaawansowanych aplikacji elektronicznych, które wymagają wysokiej gęstości, precyzji i niezawodności.4-3.2 mm, minimalna wielkość otworu 0,15 mm, współczynnik widoku 10:1, oraz solidne protokoły badawcze, w tym 100% E-Testing i rentgenowskie inspekcje, wyróżniają ten produkt na rynku.zapewnia wyjątkową wydajność, zwłaszcza w środowiskach o wysokiej prędkości.Nasze płyty HDI oferują jakość i niezawodność wymaganą dla najbardziej wymagających projektów elektronicznych.

Charakterystyka:

• Nazwa produktu: HDI PCB Board
• Badanie: 100% E-test, rentgen
• Warstwa tablicy: 6-32L
• Minimalna wielkość otworu: 0,15 mm
• Min Trace: 3/3Mil
• Nazwa płyty: 4L 1+N+1 HDI Boards
• Projekt: Tablica modelowa o wysokiej gęstości
• Rodzaj: płyty drukowane HDI

Parametry techniczne:

Zastosowanie:

HDI (High Density Interconnect) PCB Board to zaawansowany rodzaj płyty obwodowej drukowanej (PCB), znany ze swoich atrybutów wysokiej gęstości, zawierających drobniejsze linie i przestrzenie,mniejsze przewody i podkładki do wychwytywania, a gęstość podkładek podłączających jest wyższa niż w przypadku tradycyjnych płyt PCB.Płyty te są w stanie obsługiwać złożone i wielowarstwowe konstrukcje wymagane w zastosowaniach PCB dużych prędkości.

Płyty HDI PCB posiadają niewielkie otwory o rozmiarze 0,1 mm, osiągnięte za pomocą technologii wiertniczej laserowej. Są one zaprojektowane tak, aby pomieścić najnowsze technologie miniaturyzacji komponentów elektronicznych.Ten poziom precyzyjnej wiercenia jest niezbędny do stworzenia mikro-przewodów, które są integralną częścią konstrukcji deski modelowej o wysokiej gęstości, wspierając tendencję do mniejszych, bardziej wydajnych i szybszych urządzeń.

Szczególne wymagania dotyczące półdziur i przestrzeni 0,25 mm BGA (Ball Grid Array) podkreślają przydatność tablicy do zaawansowanych technologii opakowaniowych stosowanych w szybkich płytek PCB.Technika półdziura jest szczególnie korzystna w tworzeniu połączeń krawędzi i interfejsów, podczas gdy ciasny rozstaw BGA zapewnia bardziej kompaktowe, wydajne rozwiązanie połączeń, które ma kluczowe znaczenie w zastosowaniach szybkiego przetwarzania danych.

Płyty HDI PCB o grubości od 0,4 do 3,2 mm oferują wszechstronność pod względem wytrzymałości mechanicznej i profilu płyty, co sprawia, że nadają się do szerokiego zakresu zastosowań produktów.Wykorzystanie FR4 IT180 jako surowca zapewnia płytom wysoką odporność cieplną i stabilność mechaniczną, które mają kluczowe znaczenie dla utrzymania integralności i niezawodności PCB dużych prędkości w warunkach obciążenia.

Atrybuty HDI PCB Board sprawiają, że jest to idealny wybór dla różnych okazji i scenariuszy.i serwerów, w których wysoka prędkość i gęstość są kluczowe dla efektywnego przetwarzania i przesyłania danychW sektorze telekomunikacyjnym tablica znajduje się w routerach, przełącznikach i stacjach bazowych, które wymagają szybkiej transmisji sygnału.aparaty fotograficzne, a także konsole do gier, w których przestrzeń jest bardzo ograniczona, a szybkie przetwarzanie danych jest niezbędne.wykorzystują również HDI PCB dla krytycznych zastosowań.

Podsumowując, tablica HDI PCB jest kamieniem węgielnym w rozwoju nowoczesnych szybkich urządzeń elektronicznych.specjalne żądania dotyczące półdziury i przestrzeni BGA, wraz z solidnym zakresem grubości z wykorzystaniem materiału FR4 IT180, czyni go niezastąpionym elementem w przemyśle elektronicznym.HDI PCB Board jest w centrum innowacji, napędzający przyszłość technologii dużych prędkości.

Dostosowanie:

Nazwa PCB:4L 1+N+1 HDI Boards - Idealne do zastosowań wymagającychPołączenie o wysokiej gęstościZ zaawansowanymi możliwościami odpowiednimi dla systemów HD SDI Converter.PCB o wysokiej gęstościjest zaprojektowany z myślą o zaawansowanej elektronice wymagającej precyzyjnej kontroli impedancji i szybkiej transmisji sygnału.

Kontrola impedancji:Tak - Zaprojektowany zgodnie z rygorystycznymi standardami w celu zapewnienia stałej wydajności elektrycznej, ta płyta jest idealna do zastosowań dużych prędkości, co czyni ją niezawodnym wyborem dlaPCB dużych prędkościpotrzeb.

Specjalne wymagania:Gniazdo lampy - dostosowane do zastosowania gniazda lampy, zapewniające płynną integrację ze specjalistycznymi systemami oświetlenia lub komponentami wymagającymi źródła światła.

Surowce:FR4 IT180 - Produkowane z wykorzystaniem wysokiej jakości materiału podłoża FR4 IT180, aby zapewnić optymalną wytrzymałość termiczną i wytrzymałość mechaniczną dla konstrukcji obwodów o wysokiej gęstości.

Wsparcie i usługi:

Produkt HDI PCB Board jest wspierany przez szeroki zakres wsparcia technicznego i usług, które mają zapewnić naszym użytkownikom najlepsze możliwe doświadczenie.

Dokumentacja techniczna:Dostęp do szczegółowych podręczników produktów, przewodników technicznych i specyfikacji, które pomagają w zrozumieniu produktu, instalacji i obsłudze.

Baza wiedzy online:Bogate w zasoby internetowe repozytorium FAQ, wskazówek dotyczących rozwiązywania problemów i najlepszych praktyk dla HDI PCB Board, dostępne 24 godziny na dobę dla Twojej wygody.

Aktualizacje oprogramowania:Regularne aktualizacje oprogramowania układowego w celu poprawy funkcjonalności, dodania nowych funkcji i rozwiązywania znanych problemów.

Szkolenie w zakresie produktów:Kompleksowe sesje szkoleniowe dla użytkowników, aby uzyskać jak najwięcej z ich płyt HDI PCB, obejmujące wszystko, od podstawowej operacji po zaawansowane funkcje.

Pomoc techniczna:Dostęp do naszego zespołu ekspertów technicznych, którzy mogą zapewnić porady i wsparcie w rozwiązywaniu problemów za pośrednictwem różnych kanałów.

Usługi naprawcze:Jeśli Twoja płyta HDI PCB wymaga naprawy, zapewniamy efektywną i niezawodną usługę, aby Twój produkt wrócił do optymalnego stanu.

Części zamienne:Oferujemy pełną gamę oryginalnych części, aby Twoja płyta HDI PCB utrzymywała swoją wydajność i długowieczność.

Naszym zobowiązaniem jest zapewnienie Państwu najwyższego poziomu wsparcia w celu zapewnienia niezawodnej pracy płyt HDI PCB i zaspokojenia Państwa potrzeb.W celu uzyskania dalszej pomocy lub dostępu do naszych usług wsparcia technicznego, proszę zapoznać się ze szczegółowymi metodami kontaktowymi podanymi w dokumentacji produktu.
