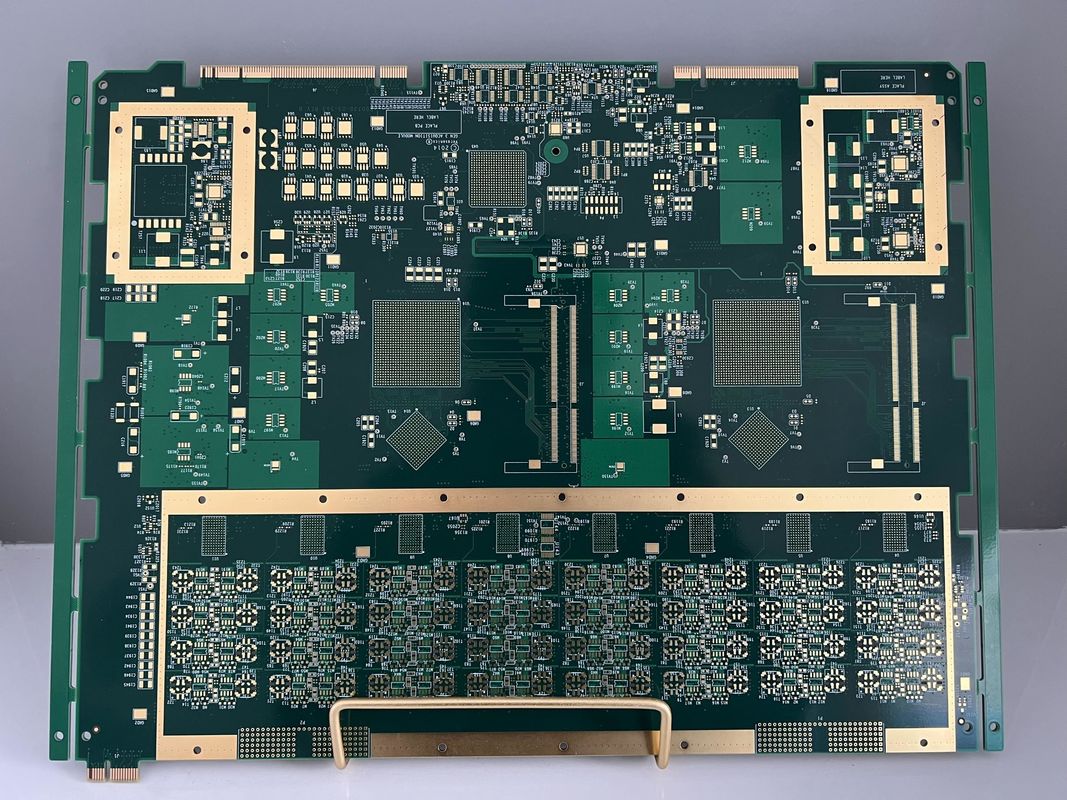

Dostosowanie zaawansowane każda warstwa HDI PCB z miedziana waga 0.5oz-6oz

Opis produktu:

HDI Any Layer PCB (High-Density Integrated Circuit Interconnection Boards) stanowią szczyt nowoczesnej technologii płytek drukowanych.a jednak coraz potężniejsze urządzenia elektroniczne wciąż rosnąNasze HDI AnyLayer PCB są zaprojektowane tak, aby spełniać złożone wymagania dzisiejszych zastosowań wysokiej gęstości okablowania,Oferując niezrównane osiągi i niezawodność.

Z zaangażowaniem w jakość i precyzję, te deski są wykonane z minimalną szerokością linii i odstępem tylko 3 mil (0,0762 mm),umożliwiający konfigurację płyty okablowania o wysokiej gęstości, która może pomieścić więcej komponentów na mniejszym obszarzeTa precyzja w projektowaniu ma kluczowe znaczenie dla zaawansowanych aplikacji elektronicznych, w których przestrzeń jest bardzo ważna, a funkcjonalność nie może zostać zagrożona.

PCB HDI Any Layer posiadają minimalną wielkość otworu 0,1 mm, co umożliwia wykorzystanie mniejszych przewodów, które są istotnym elementem w połączeniach układów zintegrowanych o wysokiej gęstości.Te mikro-przewody umożliwiają łączność w dowolnej warstwie., co oznacza, że każda warstwa PCB może być połączona ze sobą z największą elastycznością i wydajnością.Ten poziom szczegółowości zapewnia, że nawet najbardziej skomplikowane układy układowe mogą być wykonywane z dokładnością i wysoką wydajnością.

Aby zapewnić trwałość i długowieczność obwodu, nasze płytki HDI są wyposażone w szereg opcji ciężaru miedzi od 0,5 do 6 uncji.Ta wszechstronność pozwala projektantom wybrać odpowiednią masę miedzi do konkretnego zastosowania, zarówno dla delikatnej integralności sygnału, jak i dla dystrybucji dużej mocy.zapewnienie, że PCB może wytrzymać wyzwania termiczne związane z obwodami o wysokiej gęstości.

Estetyka i przejrzystość są również brane pod uwagę w naszych HDI Any Layer PCB.projektanci mogą wybrać najbardziej odpowiedni kontrast do identyfikacji i oznaczania markiJakość jedwabówki jest utrzymywana na najwyższym poziomie, zapewniając, że oznakowania są wyraźne i czytelne nawet na najbardziej gęsto zaludnionych tablicach.

Każde HDI Any Layer PCB jest wykonane z minimalnym pierścieniem pierścieniowym o średnicy 3 mil, co jest kluczowe dla utrzymania silnej struktury i niezawodnych połączeń między warstwami.Ta dbałość o szczegóły podkreśla nasze zaangażowanie w dostarczanie PCB, które przetrwają próbę czasu, nawet w rygorystycznych warunkach zastosowań elektronicznych o wysokiej gęstości.

Nasze wysokiej gęstości układy integracyjne są wynikiem zaawansowanych procesów produkcyjnych w połączeniu z rygorystycznymi środkami kontroli jakości.każdy HDI Any Layer PCB jest poddawany gruntownym testom, aby zapewnić, że spełnia wysokie standardy oczekiwane przez naszych klientówWykorzystanie wysokiej jakości materiałów i najnowocześniejszych technik wytwarzania daje wysoką gęstość kabli, która wyróżnia się zarówno wydajnością, jak i trwałością.

Podsumowując, płyty HDI Any Layer PCB są niezbędnym rozwiązaniem dla przemysłu wymagającego wysokiej gęstości płyt okablowych, które spełniają wymagania miniaturyzacji, zapewniając jednocześnie solidną wydajność.Z cechami takimi jak minimalna szerokość linii i odstęp między liniami 3 mm, minimalny rozmiar otworu 0,1 mm, różne kolory jedwabniaku, elastyczne opcje miedziane i minimalny pierścienie pierścieniowe 3 mil,te PCB są zaprojektowane w celu umożliwienia najnowszych innowacji elektronicznychNiezależnie od tego, czy są one przeznaczone do telekomunikacji, urządzeń medycznych, lotnictwa czy elektroniki użytkowej, nasze PCB HDI Any Layer są gotowe do spełnienia wymagań najbardziej wymagających zastosowań o wysokiej gęstości.

Charakterystyka:

• Nazwa produktu: HDI Any Layer PCB
• Wykończenie powierzchni: HASL, ENIG, Immersion Silver, OSP
• Miedź: 0,5-0,6 oz.
• Liczba warstw: każda warstwa
• Gęstość: 0,2 mm-6,0 mm
• Min. Wykończone otwory: 0,1 mm
• Płyty połączeń międzyprzewodowych z układami scalonymi o wysokiej gęstości
• Płyty łączności dowolnej warstwy
• Wysokiej gęstości płyta połączeń

Parametry techniczne:

Zastosowanie:

Wysokiej Gęstości Interkonekcji (HDI) dowolne warstwy płytek drukowanych (PCB) stanowią wyrafinowane rozwiązanie w świecie komponentów elektronicznych,Zapewniając miniaturowy system połączeń, który jest niezbędny dla nowoczesnychPCB są starannie wykonane z wykorzystaniem wysokiej jakości materiału FR-4, który zapewnia trwałość i niezawodność w różnych scenariuszach operacyjnych.HDI Any Layer PCB są uniwersalne pod względem dostosowywania, oferując gamę kolorów maski lutowniczej, takich jak zielona, czerwona, niebieska, czarna, żółta i biała, uzupełniona kolorami Silkscreen w białym, czarnym,i Żółty, aby spełniać wymagania estetyczne i funkcjonalne różnych zastosowań.

Zaprojektowane z myślą o precyzji, te płytki PCB mają minimalną wielkość otworu 0,1 mm, co czyni je idealnymi do skomplikowanych projektów, w których przestrzeń jest bardzo ograniczona.Dokładna kontrola impedancji jest dowodem ich zdolności do konsekwentnego działania na wysokich częstotliwościach, co sprawia, że są one odpowiednie do zastosowań wymagających rygorystycznej integralności sygnału..

PCB o wysokiej gęstości łączącej każdą warstwę są szczególnie przydatne w aplikacjach takich jak smartfony, tablety i inne przenośne urządzenia elektroniczne, w których nieruchomość jest ograniczona,i każdy milimetr się liczy.Ich zdolność do warstwy połączeń w całym PCB pozwala na gęstszą konfigurację komponentów, promując miniaturyzację przy jednoczesnym zwiększeniu wydajności.To czyni je doskonałym wyborem dla technologii noszonej, w których najważniejszy jest kompaktowy czynnik kształtu.

W dziedzinie medycyny PCB HDI Any Layer są stosowane w krytycznych urządzeniach, takich jak rozruszniki serca, systemy obrazowania,i złożonego sprzętu diagnostycznego, w przypadku którego niezawodność systemu miniaturowego połączenia jest kluczowa dla bezpieczeństwa pacjentów i dokładności urządzeniaPrzemysł motoryzacyjny korzysta również z tych zaawansowanych PCB, wykorzystując je w czujnikach, jednostkach sterujących,i systemów informacyjno-rozrywkowych, w których połączenia o wysokiej gęstości mogą wytrzymać rygorystyczne wymagania otoczenia motoryzacyjnego.

Ponadto sektor lotniczy wykorzystuje te wysokiej wydajności PCB w aparaturze lotniczej i kosmicznej, gdzie każdy element musi działać bezbłędnie w ekstremalnych warunkach.We wszystkich tych scenariuszach, HDI Any Layer PCB wyróżniają się wyjątkową wydajnością elektryczną, elastycznością konstrukcyjną i charakterystyką oszczędności miejsca,co czyni je niezbędnym elementem w rozwoju nowoczesnej elektroniki..

Dostosowanie:

Nasze płytki HDI AnyLayer PCB oferują szereg usług personalizacji produktów zaprojektowanych w celu spełnienia wymagań systemów montażowych o wysokiej gęstości.Możesz dostosować dowolną warstwę do swoich specyfikacji.Nasze usługi obejmują precyzyjne możliwości wiercenia z minimalną wielkością otworu i minimalną wielkością gotowego otworu mniejszą niż 0,1 mm, zapewniając precyzyjne rozmieszczenie i wysoką gęstość komponentów.

Zapewnienie jakości jest najważniejsze, a my wykorzystujemy zaawansowane metody testowania, takie jak test z lotniczej sondy i test E, aby zagwarantować integralność Twojej wielowarstwowej wysokiej gęstości tablicy drukowanej.Nasze PCB mogą być produkowane z grubością od szczupłych 0.2mm do wytrzymałych 6,0mm, dostosowane do różnych zastosowań.

Oprócz tych możliwości technicznych, oferujemy estetyczną personalizację z różnych kolorów maski lutowniczej do wyboru, w tym zielonego, czerwonego, niebieskiego, czarnego, żółtego i białego,do uzupełnienia potrzeb projektowych i markowych.

Wsparcie i usługi:

Produkt HDI Any Layer PCBs jest przeznaczony do dostarczania rozwiązań wzajemnych połączeń o wysokiej gęstości z zwiększoną wydajnością i niezawodnością elektryczną.Nasze wsparcie techniczne dla tego produktu obejmuje kompleksową pomoc w optymalizacji projektu, wyboru materiałów i zaleceń dotyczących składowania, aby zapewnić, że produkt spełnia najwyższe standardy branżowe.

Nasze usługi obejmują zaawansowane procedury testowania w celu weryfikacji integralności PCB, w tym analizy mikrosekcji, testowania spawalności, testowania naprężenia termicznego i kontroli ciągłości elektrycznej.Ponadto oferujemy wskazówki dotyczące właściwego obsługi i montażu, aby zmaksymalizować żywotność i wydajność Twoich płyt HDI Any Layer.

W przypadku jakichkolwiek problemów lub zapytań związanych z PCB HDI Any Layer, nasz dedykowany zespół wsparcia jest dostępny, aby zapewnić szczegółową pomoc w rozwiązywaniu problemów,pomoc w szybkim rozwiązywaniu problemów technicznychJesteśmy zaangażowani w zapewnienie, że możesz wykorzystać pełny potencjał naszej najnowocześniejszej technologii PCB w swoich aplikacjach.

Proszę zapoznać się z dostarczoną dokumentacją i zasobami, aby uzyskać wstępne wskazówki.i będziemy z przyjemnością pomóc.
