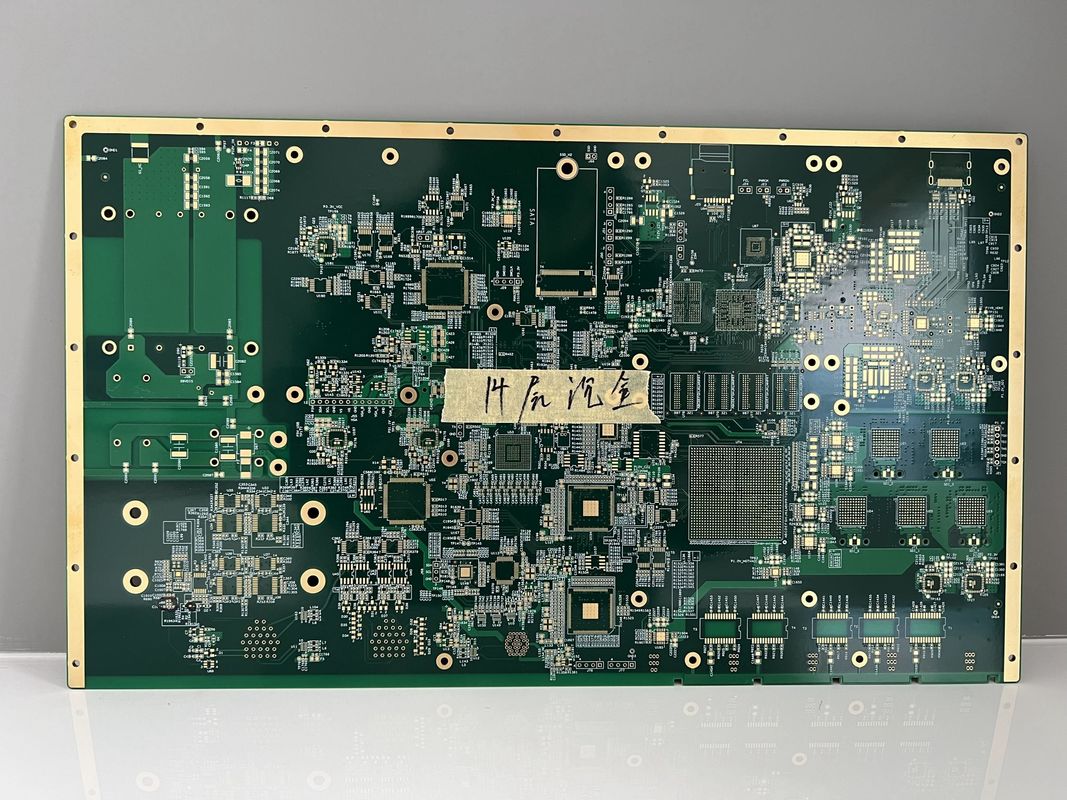

Działający na każdą warstwę HDI z pierścieniem pierścieniowym 3 mil min.

Opis produktu:

HDI Any Layer PCBs (High-Density Integrated Circuit Interconnection Boards) stanowią czołową technologię nowoczesnych płyt drukowanych (PCB), zaspokajając rosnące zapotrzebowanie na mniejsze,bardziej wydajneNasze najnowocześniejsze płyty HDI PCB oferują niezrównaną wydajność i niezawodność dla szerokiego zakresu zastosowań, w tym, ale nie ograniczając się do,Telekomunikacje, elektroniki użytkowej, samochodów i urządzeń medycznych.

Nasze płyty PCB o wysokiej gęstości łączności (HDI) są wytwarzane z precyzją i najwyższymi standardami jakości, zapewniając, że każda płyta spełnia rygorystyczne wymagania dzisiejszych złożonych obwodów elektronicznych.Z czasem realizacji w zakresie szybkich 2-5 dni, zobowiązujemy się do szybkiej dostawy płytek HDI Any Layer PCB bez kompromisu w zakresie jakości, umożliwiając przyspieszenie cyklu rozwoju produktu i szybszą wprowadzanie na rynek.

Wykończenie powierzchniowe PCB odgrywa kluczową rolę w jego wydajności i długowieczności..Do opcji należą HASL (Hot Air Solder Leveling), ENIG (Electroless Nickel Immersion Gold), Immersion Silver i OSP (Organic Solderability Preservatives).Każdy z tych wykończeń oferuje wyjątkowe korzyści, takie jak doskonała spawalność, odporność na korozję i wiązanie drutu, zapewniając, że Twoje HDI Any Layer PCB zachowuje integralność przez cały okres eksploatacji.

Aby zapewnić najwyższą jakość naszych płyt połączeń układów zintegrowanych o wysokiej gęstości, stosujemy zaawansowane metody testowania, takie jak test próbek lotniczych i test E.Te zaawansowane protokoły testowe pozwalają wykryć wszelkie potencjalne problemy na wczesnym etapie procesu produkcyjnego, dzięki czemu unikamy kosztownych prac nad produkcją lub awarii w terenie.Dlatego inwestujemy w najnowocześniejszy sprzęt i wykwalifikowanych techników, aby przeprowadzić kompleksową inspekcję każdego wytwarzanego przez nas PCB..

Jedną z najważniejszych cech naszych płyt HDI AnyLayer jest minimalny rozmiar otworu wynoszący 0,1 mm.który jest niezbędny do projektowania połączeń o wysokiej gęstości, w których przestrzeń jest bardzo ważnaZdolność do obsługi takich małych przewodów umożliwia bardziej złożone i kompaktowe konstrukcje obwodów, co umożliwia osiągnięcie większej funkcjonalności w mniejszych czynnikach kształtu.Atrybut ten jest szczególnie korzystny dla zastosowań, w których oszczędność przestrzeni i zwiększona wydajność są najważniejsze.

Minimalny rozmiar otworu 0,1 mm jest odzwierciedleniem nie tylko naszych możliwości technicznych, ale także naszego zaangażowania w innowacje i ciągłe dążenie do posunięcia granic projektowania PCB.Ta cecha ułatwia integrację wielu warstw w PCBWykorzystując zaawansowane możliwości naszych płyt HDI AnyLayer,Projektanci i inżynierowie mogą z ufnością realizować swoje najbardziej ambitne projekty.

Podsumowując, nasze płytki HDI Any Layer PCB zapewniają solidne i niezawodne rozwiązanie połączenia dla układów zintegrowanych o wysokiej gęstości.rygorystyczne protokoły badawczeNasze produkty są zaprojektowane tak, aby sprostać wyzwaniom dzisiejszego przemysłu elektronicznego.Niezależnie od tego, czy opracowujesz najnowocześniejszą technologię, czy optymalizujesz istniejące projektyNasze płytki PCB o wysokiej gęstości są idealnym wyborem do osiągnięcia wysokiej wydajności, niezawodności i wydajności w produktach elektronicznych.

Charakterystyka:

• Nazwa produktu: HDI Any Layer PCB
• Badania: Badanie sondy latającej, test E
• Minimalna wielkość otworu: 0,1 mm dla systemów montażowych o wysokiej gęstości
• Tłuszcz miedzi: 0,5 oz-6 oz dla solidnych osiągów elektrycznych
• Opcje wykończenia powierzchni: HASL, ENIG, Immersion Silver, OSP dla niezawodnej spawalności
• Materiał: Wysokiej wydajności FR-4 do połączeń między sieciami o wysokiej gęstości

Parametry techniczne:

Zastosowanie:

PCB o wysokiej gęstości łączących każdą warstwę (HDI Any Layer) znajdują się w czołówce zaawansowanej technologii płyt obwodowych, zapewniając niezrównaną elastyczność i precyzję.Z możliwością obsługi dowolnej liczby warstw, te płyty są zaprojektowane w celu spełnienia rygorystycznych wymagań zaawansowanych urządzeń elektronicznych.co sprawia, że są one idealne do zastosowań, w których przestrzeń jest bardzo ograniczona, a wysoka integralność sygnału jest niezbędna..

Jednym z głównych scenariuszy zastosowania płyt HDI AnyLayer jest w dziedzinie elektroniki użytkowej.gdzie technologia płyt interkonekcyjnych o wysokiej gęstości pozwala na większą liczbę funkcji w mniejszym formiePonadto technologia noszona, która wymaga kompaktowych i wydajnych projektów,znacząco korzysta z możliwości gromadzenia warstw gęsto bez uszczerbku dla wydajności.

W dziedzinie wyrobów medycznych PCB HDI Any Layer mają kluczowe znaczenie dla zapewnienia niezawodności i dokładności sprzętu, takiego jak przenośne urządzenia diagnostyczne i przenośne systemy monitorowania.Precyzja tych PCB umożliwia szybką transmisję sygnałów potrzebnych do krytycznej technologii medycznej., zapewniając ratujące życie diagnostykę i leczenie w zminimalizowanym śladzie.

Systemy lotnicze i obronne wykorzystują również zaawansowane możliwości płyt PCB HDI AnyLayer.Wysokiej wydajności płyty, które mogą wytrzymać ekstremalne warunki przy zachowaniu kompaktowych rozmiarów jest najważniejszeTechnologia HDI umożliwia złożone wielowarstwowe konstrukcje, które są niezbędne dla systemów nawigacji, komunikacji i nadzoru.

Opcje kolorystyczne maski lutowniczej, w tym zielona, czerwona, niebieska, czarna, żółta i biała, umożliwiają dostosowanie do specyficznych wymagań projektowych i preferencji estetycznych.w połączeniu z szybkim czasem realizacji 2-5 dni, gwarantuje szybkie przeprowadzenie projektów bez uszczerbku dla jakości.integralność płyt PCB HDI Any Layer jest weryfikowana za pomocą rygorystycznych metod badawczych, takich jak test sondy latającej i test E., zapewniając, by każda płyta spełniała najwyższe standardy funkcjonalności i niezawodności.

Podsumowując, PCB HDI Any Layer są uniwersalnym rozwiązaniem dla szerokiego zakresu zastosowań, w których gęstość, precyzja i niezawodność są kluczowe.Ich zdolność do adaptacji do dowolnej liczby warstw i zaawansowane standardy produkcyjne sprawiają, że są one niezbędnym elementem w najnowocześniejszym rozwoju elektroniki w różnych gałęziach przemysłu.

Dostosowanie:

Nasze HDI (High-Density Interconnect) Any Layer PCB zapewniają wyrafinowany Multilayer Interconnect System z szeregiem opcji dostosowania, aby spełnić Państwa specyficzne wymagania.Nasze PCB są idealne do zastosowań wymagających miniaturowego systemu łączenia i wysokiej gęstości systemu montażu, zapewniając wysoką wydajność i niezawodność.

Wybierz spośród różnych kolorów ekranów jedwabnych, aby dopasować się do swoich preferencji projektowych lub pomóc odróżnić różne PCB w złożonych systemach.

PCB HDI Any Layer są wytwarzane z wykorzystaniem wysokiej jakości materiału FR-4, znanego ze swojej doskonałej izolacji elektrycznej i stabilności mechanicznej, dzięki czemu nadaje się do większości zastosowań.

Aby uwzględnić różne złożoności projektowe i zastosowania, nasze płyty PCB mogą być dostosowywane do grubości od 0,2 mm do 6,0 mm, zapewniając elastyczność w projektowaniu produktu.

Nasze precyzyjne procesy produkcyjne pozwalają na minimalne pierścienie pierścieniowe 3 mil, zapewniając niezawodne połączenia i przestrzeganie rygorystycznych specyfikacji projektowych.

Rozumiemy znaczenie czasu w rozwoju produktu, dlatego oferujemy szybki czas realizacji 2-5 dni, umożliwiając przyspieszenie harmonogramu projektu bez kompromisu w jakości.

Wsparcie i usługi:

Nasze płytki HDI AnyLayer PCB są zaprojektowane z najwyższą precyzją i niezawodnością.zapewnienie wydajności połączeń wzajemnych o wysokiej gęstości, która spełnia potrzeby dzisiejszych zaawansowanych aplikacji elektronicznychAby zapewnić Państwu najlepsze wsparcie i zapewnić sukces, oferujemy kompleksowe wsparcie techniczne i usługi dla naszych produktów HDI Any Layer PCB.

Wsparcie techniczne:

Nasz dedykowany zespół ekspertów jest do Państwa dyspozycji w przypadku wszelkich pytań lub problemów technicznych.Od wyzwań projektowych po pytania dotyczące specyfikacji materiałów lub procesów produkcyjnychJesteśmy tutaj, aby zapewnić wskazówki i rozwiązania, aby Twoje PCB działały zgodnie z oczekiwaniami.

Usługi przeglądu projektu:

Zanim projekt PCB wejdzie do produkcji, nasi inżynierowie mogą przeprowadzić gruntowny przegląd, aby zidentyfikować potencjalne problemy i zaproponować ulepszenia.Takie proaktywne podejście pomaga zminimalizować ryzyko kosztownych prac ponownych i zapewnia, że PCB są zoptymalizowane pod względem wydajności i wydajności.

Usługi posprzedażowe:

Jesteśmy wierni jakości naszych płyt PCB HDI AnyLayer i jesteśmy zobowiązani do zadowolenia.w dalszym ciągu zapewniamy wsparcie w celu rozwiązania wszelkich problemów z produktemNiezależnie od tego, czy chodzi o instalację czy wydajność, nasz zespół obsługi posprzedaży jest gotowy do pomocy.

Zapewnienie jakości:

Nasze płytki HDI AnyLayer PCB podlegają rygorystycznym procedurom testowania i kontroli jakości, aby zapewnić, że spełniają najwyższe standardy przemysłowe.Zobowiązujemy się dostarczać produkty, na których można polegać dla ich wydajności i długowieczności.

Dokumentacja i zasoby:

Uzyskaj dostęp do bogatej dokumentacji technicznej, w tym arkuszy danych, podręczników użytkownika i notatek aplikacyjnych, zaprojektowanych w celu dostarczenia szczegółowych informacji na temat naszych płyt PCB HDI Any Layer.Nasze zasoby internetowe są dostępne, aby pomóc Ci lepiej zrozumieć i wykorzystać nasze produkty.

Jeśli potrzebujesz pomocy z naszymi PCB HDI AnyLayer, nie wahaj się skontaktować z naszym zespołem wsparcia technicznego.Jesteśmy tu, aby zapewnić Państwu bezproblemowe i udane korzystanie z naszych produktów..
