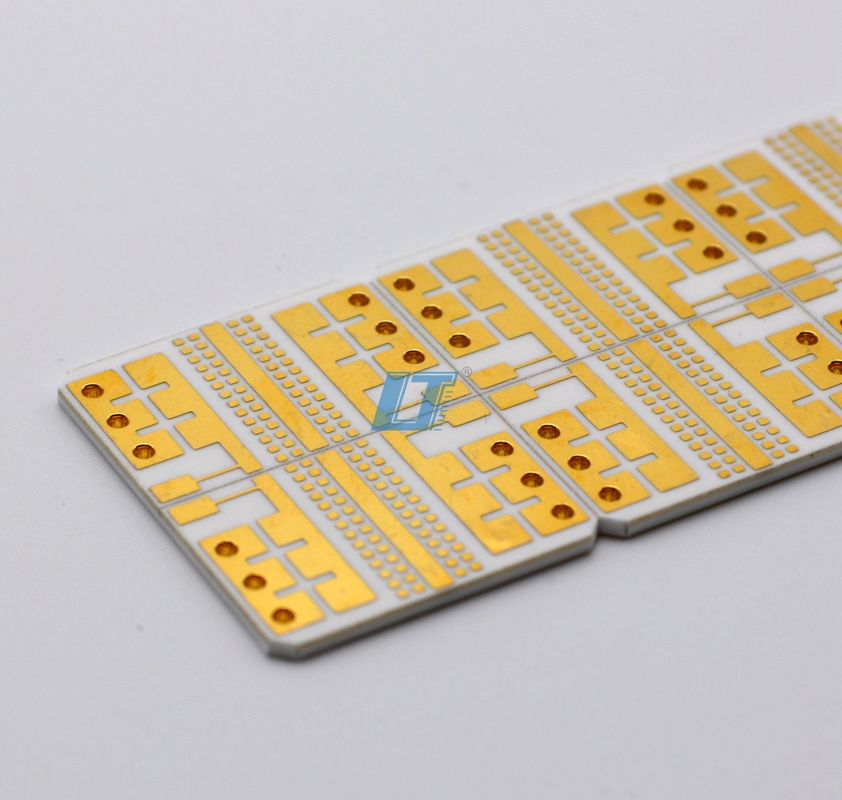

Wysoka przewodność cieplna PCB ceramiczne Al2O3 ALN Złoto zanurzone

Opis produktu:

Ewolucja elektroniki doprowadziła do potrzeby zastosowania materiałów o wysokiej wydajności, aby sprostać rygorystycznym wymaganiom nowoczesnych zastosowań.Na czele tego skoku technologicznego stoi ceramiczna płytka drukowana (ceramic PCB), tablica, która obiecuje wyjątkowe zarządzanie cieplne, wysoką izolację elektryczną i solidne właściwości mechaniczne.diody emitujące światło (LED), oraz zastosowań o wysokiej częstotliwości, rozwiązując wady tradycyjnych materiałów PCB.

Nasza gama ceramicznych płyt PCB obejmuje opcje od 1 do 8 warstw, spełniające różnorodne wymagania projektowe i złożoność.Zdolność wielowarstwowa umożliwia większą funkcjonalność i gęstsze obwody w ramach kompaktowego śladuZ możliwością utrzymania minimalnej szerokości linii/rozstawienia zaledwie 0,1 mm,Nasze ceramiczne płytki PCB ułatwiają skomplikowane projekty i wysokiej precyzji obwody, niezbędne dla zaawansowanych urządzeń i systemów.

Jedną z kluczowych cech naszych ceramicznych płyt PCB jest stała dielektryczna, która waha się od 6,0 do 10.0Właściwość ta jest wskaźnikiem zdolności materiału do magazynowania i uwalniania energii elektrycznej, co jest krytycznym parametrem dla zastosowań transmisji sygnału o wysokiej częstotliwości.Te deski wykazują stabilne stałe dielektryczne, zapewniając integralność sygnału i spójność jego działania w różnych warunkach środowiskowych.

W zakresie zarządzania cieplnym, nasze płyty ceramiczne wyróżniają się opcjami takimi jak 170W/m·K ALN (Aluminum Nitride) płyty ceramiczne.zapewnienie efektywnego i skutecznego rozpraszania ciepła, zachowując w ten sposób żywotność i niezawodność zamontowanych na nich elementów.Ta szczególna cecha ma kluczowe znaczenie dla zastosowań LED o dużej mocy i przetworników mocy, które wytwarzają wysoki poziom ciepła podczas pracy.

Do zastosowań wymagających mniej ekstremalnych wymagań w zakresie zarządzania cieplnym dostępne są ceramiczne płyty PCB Al2O3 (tlenek aluminium).nawet przy niższym poziomie przewodności cieplnejZarówno ALN, jak i Al2O3 Ceramic PCB posiadają imponującą stabilność termiczną, wytrzymując temperatury pracy w zakresie od -50°C do 150°C.Ten szeroki zakres temperatur zapewnia, że PCB ceramiczne mogą niezawodnie pracować w trudnych warunkach bez pogorszenia wydajności.

Techniki powierzchniowe dla naszych płyt PCB ceramicznych obejmują zaawansowane wykończenia, takie jak złoto bezelektryczne z niklu z zanurzeniem (ENIG) i złoto z niklu i paladium (GLOD).ENIG zapewnia płaską wykończenie powierzchni, które nie tylko pomaga w montażu komponentów, ale również zapewnia doskonałą odporność na utlenianie, zapewniające długotrwałe i niezawodne połączenie elektryczne.który jest szczególnie przydatny w zastosowaniach o wysokim zużyciu.

Włączenie takich zaawansowanych wykończeń uzupełnia właściwości ceramiczne materiału, powodując PCB, który jest solidny, niezawodny,i gotowe do spełnienia wymagań nowej generacji elektronikiNiezależnie od tego, czy są one używane w przemyśle lotniczym, medycznym, motoryzacyjnym czy elektronicznym, nasze ceramiczne płytki PCB są zaprojektowane tak, aby zapewnić wydajność i trwałość.Z precyzyjną produkcją i surowymi środkami kontroli jakości, zapewnimy, że każde ceramiczne PCB spełnia najwyższe standardy jakości i spójności.

W rezultacie, nasza linia produktów Ceramic PCB reprezentuje znaczący postęp w technologii płyt obwodowych.wysokie stałe dielektryczne, wyjątkowe zarządzanie cieplne za pomocą 170W/m·K ALN PCB ceramicznych i Al2O3 PCB ceramicznych oraz solidne techniki powierzchniowe, takie jak ENIG i GLOD,te PCB są zaprojektowane, aby sprostać stale rosnącym wymaganiom dzisiejszej elektroniki o wysokiej wydajności. They provide engineers and designers with a reliable and efficient platform for developing cutting-edge products that can operate under extreme conditions without compromising on quality or functionality.

Charakterystyka:

• Nazwa produktu: Płyty PCB ceramiczne
• Powierzchnia wykończona: złoto zanurzające, żarnik niklowo-paladiowy
• Rozmiar: 2 mm~200 mm
• Przewodność cieplna: 170 W/mK
• Min. szerokość linii/odległość: 0,1 mm
• Techniki powierzchniowe: ENIG, GLOD niklowo-paladium
• Kluczowe słowa:
  • PCB dielektryczne ceramiczne
  • Wysoka przewodność cieplna PCB ceramiczne
  • Al2O3 PCB ceramiczne

Parametry techniczne:

Zastosowanie:

Ceramic PCB Board to bardzo wszechstronny i trwały produkt zaprojektowany w celu spełnienia wymagań różnych zastosowań, które wymagają doskonałej przewodności cieplnej, wysokiej odporności izolacyjnej,i wydajność w ekstremalnych warunkachPłyty te nadają się do pracy w temperaturze od -50°C do 150°C i są idealne do użytku w środowiskach, w których zarządzanie cieplne jest kluczowe.

Płyty PCB ceramiczne, o rozmiarach od 2 mm do 200 mm i zdolności do podtrzymania 1-8 warstw, mogą być dostosowywane do szerokiej gamy projektów produktów.takie jak złoto bezelektryczne z wykorzystaniem niklu (ENIG) i złoto z wykorzystaniem niklu i paladium (GLOD), zapewniają wysokiej jakości wykończenie, które jest zarówno przewodzące, jak i odporne na utlenianie. Jako rodzaj produktu obejmujący PCB i PCBA OEM i DFM,te płyty są zaprojektowane do płynnego zintegrowania z różnymi zespołami elektronicznymi.

Jednym z kluczowych atrybutów płyt PCB z ceramiki jest podłoże metalowe izolowane z ceramiki (CIMS), które zapewnia doskonałą wydajność termiczną.Dzięki temu są idealnym wyborem dla zastosowań oświetleniowych LED, elektroniki mocy i modułów tranzystorowych o dużej mocy, w których rozpraszanie ciepła jest kluczowe.Wykorzystanie technologii Direct Bond Copper (DBC) i Direct Plated Copper (DPC) dodatkowo zwiększa zdolności zarządzania cieplnym tych płyt, co sprawia, że są one odpowiednie do obwodów o dużej mocy, które wytwarzają znaczne ilości ciepła.

Zaawansowane procesy produkcyjne stosowane do tworzenia tych płyt obejmują zarówno technologie Low Temperature Co-fired Ceramic (LTCC) jak i High Temperature Co-fired Ceramic (HTCC).LTCC jest szczególnie odpowiedni do zastosowań, które wymagają połączenia rozdzielczości drobnych cechHTCC, z drugiej strony, jest stosowany do zastosowań, które muszą wytrzymać wyjątkowo wysokie temperatury i trudne warunki.

Ogólnie rzecz biorąc, Ceramic PCB Board jest idealnym rozwiązaniem dla przemysłu lotniczego, motoryzacyjnego i elektroniki przemysłowej, w których niezawodność i wydajność w ekstremalnych warunkach nie są przedmiotem negocjacji.Wytrzymałość podłoża metalowego w połączeniu z precyzją technik DBC i DPC,sprawia, że ta płyta jest preferowanym wyborem dla inżynierów i projektantów poszukujących wysokiej wydajności i długotrwałych komponentów elektronicznych.

Dostosowanie:

Witamy w naszych usługach personalizacji produktów, gdzie specjalizujemy się w ceramicznych PCB pokrytych miedzią dostosowanych do Twoich konkretnych potrzeb.Nasza wiedza jest do Państwa dyspozycji..

Nasze opcje płyt PCB z ceramiki wykonane są z wysokiej jakości materiałów, takich jak Al2O3 i ALN, zapewniając, że Twój produkt jest zbudowany na mocnej i niezawodnej podstawie.Z stałą dielektryczną w zakresie od 6.0-10.0, nasze Al2O3 ceramic PCB są zaprojektowane, aby spełnić rygorystyczne wymagania aplikacji.

Rozumiemy, że wszechstronność jest kluczem, dlatego oferujemy szereg warstw od 1-8 warstw, aby pomieścić różne złożoności w projektowaniu obwodów.Ta elastyczność gwarantuje, że nasze Płyty Ceramiczne z Laminatem Miedzianym można dostosować do konkretnych wymagań.

Ponadto nasze ceramiczne płyty PCB mają imponującą przewodność cieplną do 170 W/mK, co czyni je doskonałym wyborem dla urządzeń elektronicznych o wysokiej wydajności, które wymagają efektywnego rozpraszania ciepła.

Pozwólcie nam pomóc wam ożywić wasze projekty dzięki naszym dostosowywalnym rozwiązaniom PCB ceramicznych, które są zaprojektowane z myślą o doskonałości.

Wsparcie i usługi:

Nasze Płyty PCB ceramiczne są wyposażone w kompleksowe wsparcie techniczne i usługi, aby zapewnić Państwu zadowolenie i optymalną wydajność produktu.Nasz zespół inżynierów jest do Państwa dyspozycji w przypadku wszelkich pytań lub problemów technicznych.. Usługi obejmują:

Konsultacje dotyczące produktu:Szczegółowe wskazówki dotyczące wyboru odpowiedniej płyty PCB ceramicznej dla Twojej aplikacji, biorąc pod uwagę takie czynniki jak przewodność cieplna, grubość płyty i wymagania dotyczące układu.

Wsparcie projektowe:Pomoc w projektowaniu płyt PCB, w tym optymalizacja układu, wybór materiałów i projektowanie do produkcji, aby zapewnić najlepszą wydajność i długowieczność produktu.

Rozwiązywanie problemów technicznych:Szybka reakcja na wszelkie problemy techniczne, które pojawiają się podczas użytkowania naszej płyty PCB ceramicznej, w tym problemy z zarządzaniem cieplnym, wydajnością elektryczną i stabilnością mechaniczną.

Wytyczne montażu:Porady dotyczące najlepszych praktyk montażu komponentów na płytę PCB ceramiczną w celu zminimalizowania wad i zapewnienia wysokiej wydajności.

Zapewnienie jakości:Nasze ceramiczne płyty PCB podlegają rygorystycznym procedurom kontroli jakości, aby spełnić wysokie standardy niezawodności i wydajności.Nasz zespół będzie współpracował z Państwem w celu rozwiązania problemu niezwłocznie.

Porady dotyczące konserwacji:Wskazówki dotyczące konserwacji płyt PCB ceramicznych w celu wydłużenia ich żywotności, w tym zalecenia dotyczące czyszczenia, wytyczne dotyczące przechowywania i okresowe procedury inspekcji.

Aktualizacje i ulepszenia:Informacje na temat najnowszych ulepszeń naszych płyt PCB ceramicznych, a także opcji aktualizacji w celu zwiększenia funkcjonalności i wydajności istniejących płyt.

Zobowiązujemy się do zapewnienia wyjątkowego wsparcia i usług dla naszej płyty PCB ceramicznej, aby zapewnić, że możesz wykorzystać jej pełny potencjał w swoich aplikacjach.Jeśli potrzebujesz dodatkowej pomocy lub masz pytania/Proszę skontaktować się /z naszym zespołem wsparcia technicznego /w celu uzyskania pomocy ekspertów.
