HDI PCB Board stanowi szczyt nowoczesnej technologii płytek drukowanych, zaspokajając rosnące zapotrzebowanie na kompaktowe, szybkie i wydajne komponenty elektroniczne.Co oznacza High Density Interconnect., jest technologią umożliwiającą większą funkcjonalność w mniejszej przestrzeni, kluczowym czynnikiem w rozwoju najnowszej elektroniki użytkowej, urządzeń medycznych i narzędzi komunikacyjnych.Ten produkt jest specjalnie zaprojektowany do bezproblemowej integracji z konwerterami HD SDI, uzupełniają aplikacje wysokiej prędkości PCB i obsługują najnowsze moduły pamięci, takie jak PCB DDR4.
Z imponującą wielkością otworu 0,1 mm osiągniętą przez precyzyjne wiercenie laserowe,HDI PCB Board umożliwia poziom szczegółowości i gęstość komponentów, które nie są możliwe przy tradycyjnych metodach wierceniaTa drobna wielkość otworu jest szczególnie korzystna dla zastosowań wymagających dużej liczby połączeń w ograniczonej przestrzeni, takich jak konwertery HD SDI,które są używane do przesyłania sygnałów wideo o wysokiej rozdzielczości na duże odległości bez utraty jakości.
Pod względem rozdzielczości śladów, HDI PCB Board ma minimalną szerokość śladów i odstęp 3/3 Mil (0,003 cali),specyfikacja podkreślająca przydatność płyty do zastosowań w PCB dużych prędkościTa precyzyjna geometria śladów jest kluczowa w zmniejszaniu strat sygnału i rozmowy krzyżowej, zapewniając tym samym integralność sygnału na wysokich częstotliwościach.Ten poziom precyzji jest niezbędny dla wydajności PCB DDR4, które działają z wysokimi prędkościami transmisji danych i wymagają starannie zaprojektowanego układu, aby utrzymać integralność sygnału.
Grubość płyty HDI PCB może być dostosowana w zakresie od 0,2 mm do 6,00 mm (8 mil do 126 mil).Ta wszechstronność pozwala na dostosowanie płyty do wymagań różnych zastosowań, od najmniejszych przenośnych urządzeń po bardziej wytrzymałe urządzenia przemysłowe.natomiast grubsze deski mogą być wybrane ze względu na zwiększoną integralność strukturalną w wymagających środowiskach.
Minimalny rozmiar otworu wynoszący 0,15 mm to kolejna cecha podkreślająca możliwości wysokiej rozdzielczości płyty HDI PCB.które mają kluczowe znaczenie w projektowaniu wielowarstwowych płyt PCBTe małe przewody umożliwiają połączenie wielu warstw, maksymalnie zwiększając przestrzeń i poprawiając wydajność, co jest szczególnie przydatne w dziedzinie konwerterów HD SDI,gdzie precyzja i niezawodność są najważniejsze.
Kontrola impedancji jest istotną cechą płyt PCB HDI, gwarantującą, że PCB utrzymuje stałą impedancję w całym obwodzie.Jest to niezwykle ważne w zastosowaniach PCB dużych prędkości, gdzie zmiany impedancji mogą prowadzić do odbicia sygnału i utraty integralności sygnału.ponieważ te moduły pamięci wymagają stałej impedancji do pracy przy maksymalnej wydajności i stabilności.
Podsumowując, HDI PCB Board jest zaawansowanym rozwiązaniem zaprojektowanym dla elektroniki o wysokiej wydajności.i zoptymalizowana konstrukcja dla płyt PCB DDR4 czynią go idealnym wyborem dla projektów wymagających najwyższych standardów precyzjiZ takimi funkcjami jak 0,1 mm laserowo wierzone otwory, 3/3 Mil minimalny ślad, dostosowywalna grubość deski, minimalna wielkość otworu 0,15 mm i kontrola impedancji,HDI PCB Board stoi na czele technologii PCB, gotowe do zaspokojenia potrzeb najbardziej wymagających projektów elektronicznych.
Parametry techniczne | Specyfikacja |
---|---|
Specjalne wymagania | Zakładka lampy |
Kluczowe słowa | Połączenie o wysokiej gęstości |
Badania | 100% E-test, rentgen |
Współczynnik widmowy | 10:1 |
Gęstość | 00,4-3,2 mm |
Min Trace | 3/3Mil |
Wielkość dziury | 0.1mm laser drill |
Kontrola impedancji | - Tak, proszę. |
Wniosek specjalny | Połowa otworu, 0,25 mm BGA |
Minimalny rozmiar otworu | 0.15 mm |

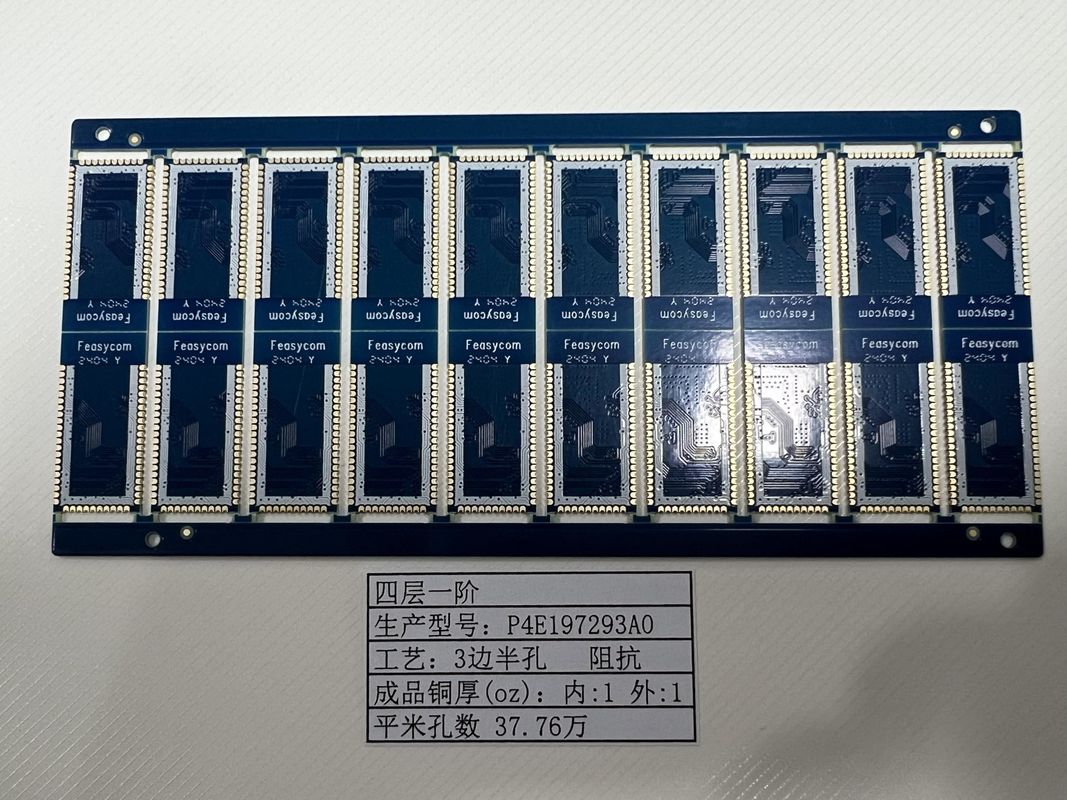

PCB HDI, czyli płyty drukowane o wysokiej gęstości połączeń, stanowią znaczący postęp w technologii PCB.PCB HDI takie jak 4L 1+N+1 HDI Board są zaprojektowane tak, aby spełniać rygorystyczne wymagania nowoczesnej elektroniki. 4L oznacza czteroskalowy PCB, podczas gdy 1+N+1 wskazuje na nagromadzenie się jednej warstwy, po której następuje warstwa wewnętrzna (N) i jest pokryta inną warstwą,pokazując skomplikowany projekt umożliwiony przez procesy produkcyjne HDI PCB.
Jednym z kluczowych atrybutów tych PCB HDI jest grubość płyty, która waha się od szczupłych 0,2 mm do solidnych 6,00 mm (8 mil do 126 mil).Ta wszechstronność zapewnia, że PCB HDI mogą być zintegrowane w szerokim zakresie zastosowańPonadto zapewnienie kontroli impedancji gwarantuje integralność sygnału w różnych częstotliwościach,niewykorzystane w konstrukcjach szybkich.
Przypadki i scenariusze zastosowania płytek HDI są różnorodne, obejmujące wiele gałęzi przemysłu i technologii.HDI Płyty drukowane są podstawą smartfonów, tabletów i laptopów, gdzie przestrzeń jest bardzo ważna, a wydajność najważniejsza.Miniaturyzacja komponentów w połączeniu z wymaganiami związanymi z wysoką prędkością sprawia, że płytki HDI PCB są niezbędnym wyborem dla producentów, którzy dążą do wytwarzania eleganckich płytek PCB., ale potężne urządzenia.
W sektorze telekomunikacyjnym płyty HDI umożliwiają funkcjonowanie złożonych, wielowarstwowych routerów i przełączników, które tworzą rdzeń naszej infrastruktury internetowej.Możliwość obsługi wielu połączeń w ograniczonej przestrzeniPodobnie w dziedzinie elektroniki medycznej, PCB HDI są podstawowym elementem w tej branży.Precyzja i niezawodność oferowane przez PCB HDI są wykorzystywane w krytycznych urządzeniach, takich jak rozruszniki serca i systemy obrazowania, gdzie konsekwentna wydajność może oznaczać różnicę między życiem a śmiercią.
Przemysł motoryzacyjny i lotniczy, w których w ekstremalnych warunkach i potrzebie niezawodności i miniaturyzacji zbiegają się, korzysta również z cech PCB HDI.Połączenia o wysokiej gęstości zapewniają niezbędną odporność i umożliwiają wykonanie złożonych systemów elektronicznych stosowanych w nowoczesnych pojazdach i samolotachDodatkowo zastosowania wojskowe i obronne, w których niezbędna jest wytrzymałość i zaawansowane możliwości technologiczne,często wykorzystują PCB HDI w celu zapewnienia funkcjonalności i trwałości swoich systemów elektronicznych.
W każdym z tych zastosowań PCB HDI wyróżnia się jako kluczowy komponent ze względu na swoją zdolność do ułatwiania zaawansowanej architektury elektronicznej przy jednoczesnym utrzymaniu kompaktowej powierzchni.Czy to w środowisku wysokiego ryzyka lotnictwa.W świecie technologii medycznej, zależnej od precyzji, lub elektroniki użytkowej, którą używamy codziennie, PCB HDI są nieznanymi bohaterami umożliwiającymi technologiczny skok naszych czasów.
Nasze usługi dostosowywania płyt PCB o wysokiej gęstości spełniają Twoje potrzeby, zapewniając, że Twoje płyty HDI spełniają najwyższe standardy jakości.Możemy włączyć technologię Half Hole i pomieścić 0Wykorzystany surowiec to niezawodny FR4 IT180, który gwarantuje doskonałą wytrzymałość termiczną i wytrzymałość mechaniczną dla aplikacji PCB dużych prędkości.
Oferujemy również kontrolę impedancji, która utrzymuje integralność sygnału na płytce HDI, niezbędną dla szybkich obwodów.Zapewniając ci precyzję linii wymagającą złożonych konstrukcji obwoduPonadto, dostosowanie naszych produktów pozwala na konfigurację warstwy płyt do 6L, umożliwiając nam obsługę wielowarstwowych wymagań PCB o wysokiej gęstości.
Produkt HDI PCB Board jest wyposażony w kompleksowe wsparcie techniczne i usługi, aby zapewnić Państwu zadowolenie i sukces z naszego produktu.Nasze wsparcie obejmuje pełen zakres usług od rozwiązywania problemów z produktem, optymalizacji wydajności, wytycznych dotyczących najlepszych praktyk w zakresie projektowania i wdrażania.
Nasz zespół wsparcia technicznego jest dobrze zorientowany we wszystkich aspektach technologii HDI PCB i może zapewnić pomoc w zakresie zaleceń dotyczących układania, wyboru materiału,i zrozumienie ograniczeń produkcjiSą oni wyposażeni, aby pomóc rozwiązać wszelkie problemy, które mogą wystąpić podczas procesu projektowania, testowania lub montażu.
Oprócz rozwiązywania problemówOferujemy również zaawansowane usługi, takie jak analiza integralności sygnału i doradztwo w zakresie zarządzania cieplnym, aby zapewnić, że PCB HDI działa skutecznie i niezawodnie w każdych warunkachNaszym celem jest pomóc w maksymalizacji wydajności i długowieczności produktu.
Nieustannie udoskonalamy nasze zasoby wsparcia, w tym szczegółową dokumentację, FAQ i przewodniki techniczne,które są dostępne, aby pomóc Ci w poruszaniu się po powszechnych wyzwaniach i pytaniach związanych z PCB HDI.
Należy pamiętać, że wsparcie techniczne i usługi są dostępne w normalnych godzinach pracy i podlegają naszym warunkom obsługi.Jesteśmy zobowiązani do zapewnienia wsparcia potrzebnego do bezproblemowego doświadczenia z naszym produktem HDI PCB Board.
