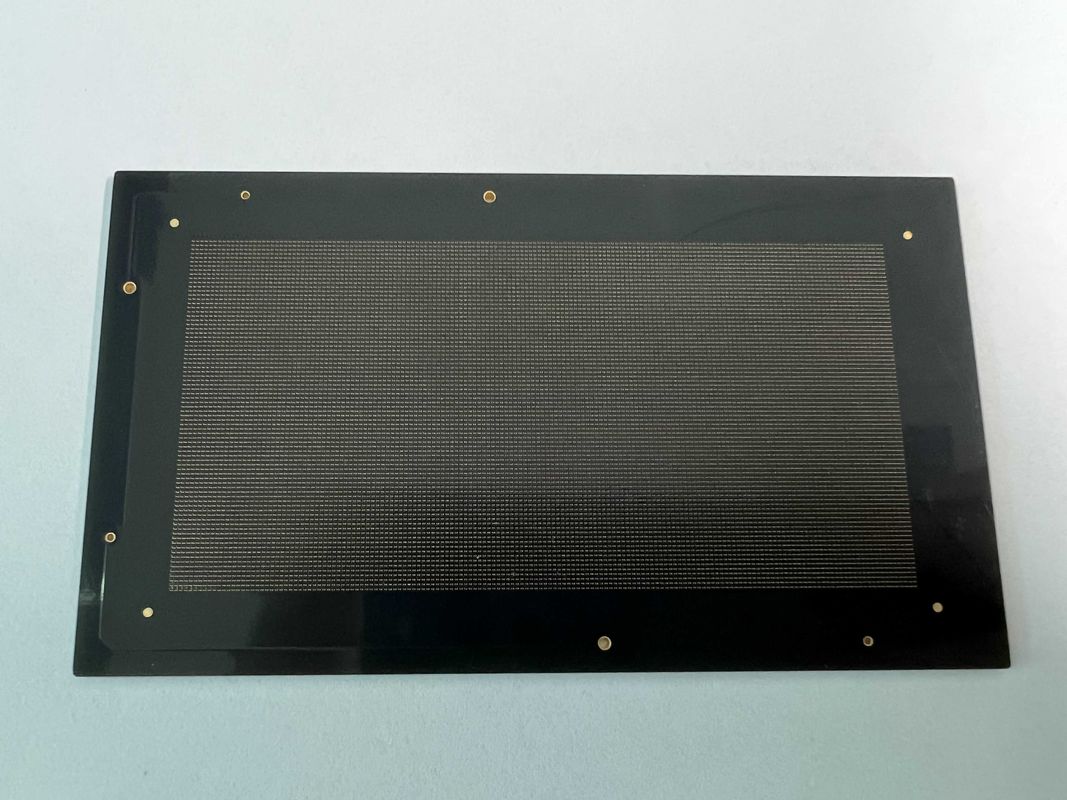

Wysokiej gęstości łącznik wysokiej gęstości Model Board Wysokiej gęstości łącznik 100%E-testing Wysokiej gęstości łącznik testowanie

Wysokiej gęstości łącznik wysokiej gęstości Model Board Wysokiej gęstości łącznik 100%E-testing Wysokiej gęstości łącznik testowanie

Skontaktuj się z nami
Poproś o wycenę
Szczegóły produktu
Min Trace:
3/3 mil
Grubość PCB:
1,6 mm
Min. przez:
0,1 mm
Typ PCB:
8 warstw wielowarstwowe płyty PCB
słowa kluczowe:
Złącze wzajemne o dużej gęstości
Szkło epoksydowe:
RO4350B Tg280℃, Er<3,48, Rogers Corp
Ślepe i pogrzebane drogi:
Dostępne
Warstwa planszy:
10L
Warunki płatności i wysyłki
Opis produktu

Opis produktu:

Przedstawiamy najnowocześniejszą płytę HDI PCB, niezwykły produkt zaprojektowany do spełnienia wymagań aplikacji elektronicznych o wysokiej gęstości.Ten 8 warstwy Multilayer PCB Board zapewnia wyjątkową wydajność i niezawodność dla zaawansowanych projektów.

Materiał podstawowy płyty HDI PCB to najwyższej jakości płyty S1000-2M, znane ze swojej wysokiej przewodności cieplnej i doskonałych właściwości elektrycznych.Zapewnia to, że obwody działają sprawnie i skutecznie bez żadnych kompromisów w zakresie jakości.

Jeśli chodzi o rodzaj PCB, nasza HDI PCB Board wyróżnia się jako najlepszy wybór dla modeli wysokiej gęstości.Jego zaawansowana konstrukcja i układ sprawiają, że jest idealny do skomplikowanych obwodów i kompaktowych urządzeń elektronicznych, oferując niezrównaną precyzję i funkcjonalność.

W odniesieniu do wykończenia powierzchniowego płyty HDI PCB posiadają powłokę zanurzającą, zapewniającą warstwę ochronną, która zwiększa trwałość i długowieczność.Ta obróbka powierzchniowa zapewnia również optymalne osiągi elektryczne i integralność sygnału, dzięki czemu nadaje się do wielu zastosowań.

W dodatku do atrakcyjności wizualnej i funkcjonalności jedwab na tablicy HDI PCB jest elegancko wykończony białym kolorem.To nie tylko zwiększa estetykę deski, ale także pomaga w umieszczeniu i identyfikacji elementów, usprawniając proces montażu dla twoich projektów.

Dzięki wysokiej gęstości konstrukcji i najwyższej jakości funkcjom HDI PCB Board jest niezawodnym i wydajnym rozwiązaniem dla złożonych projektów elektronicznych.zastosowania przemysłowe, lub najnowocześniejszych technologii, ta tablica z pewnością spełni i przekroczy twoje oczekiwania.

Doświadcz potęgi technologii PCB o wysokiej gęstości dzięki naszej wyjątkowej płytce HDI PCB. Zwiększ swoje projekty z precyzją, wydajnością i niezawodnością, wszystko w jednym kompaktowym i uniwersalnym pakiecie.Weź swoje projekty na następny poziom z nadrzędnymi możliwościami naszej wysokiej gęstości modelów.


Charakterystyka:

  • Nazwa produktu: HDI PCB Board
  • Wnętrze warstwy rozstawienia: 0,15 mm
  • Min Via: 0,1 mm
  • Warstwa tablicy: 10L
  • Min Trace: 3/3Mil
  • Rodzaj PCB: 8-warstwowa wielowarstwowa płyta PCB

Parametry techniczne:

Najmniejszy rozmiar dziury 00,1 mm
Gęstość płyty PCB 10,6 mm
Warstwa tablicy 10 l
Kluczowe słowa Połączenie o wysokiej gęstości
Powierzchnia Wpływ
Epoksy szklane RO4350B Tg280°C, Er<3.48Rogers Corp.
Rodzaj PCB 8 warstwa wielowarstwowa płytka PCB
Min Trace 3/3Mil
Płaszczany Biały
Min Via 00,1 mm

Zastosowanie:

HDI Printed Circuit Boards, znane również jako High Density Model Boards, są zaawansowanymi płytami obwodowymi zaprojektowanymi do zastosowań o wysokiej prędkości i wysokiej częstotliwości.Jednym z kluczowych atrybutów produktu, który wyróżnia płyty HDI PCB, są ich kompleksowe możliwości testowaniaPłyty te zapewniają optymalną wydajność i niezawodność dzięki 100% możliwościom E-Testingu i rentgenowskim.

Inną cechą wyróżniającą płyty HDI PCB jest dostępność ślepych i zakopanych przewodów.co sprawia, że te płyty są idealne do zastosowań, w których przestrzeń jest ograniczona, a integralność sygnału jest kluczowa..

Materiał podstawowy stosowany do płyt PCB HDI to S1000-2M, wysokiej jakości materiał znany ze swoich doskonałych właściwości elektrycznych i trwałości.Zapewnia to, że płyty mogą wytrzymać wymagania zastosowań dużych prędkości i wysokiej częstotliwości.

o minimalnej szerokości śladu i odległości 3/3 mil i odległości wewnętrznej warstwy 0,15 mm,HDI Printed Circuit Boards nadają się do zastosowań wymagających precyzyjnego sterowania sygnałem i połączeń międzyprzewodników o wysokiej gęstościAtrybuty te sprawiają, że są one idealne do stosowania w takich gałęziach przemysłu jak telekomunikacja, lotnictwo i urządzenia medyczne.

Do najczęstszych zastosowań produktów i scenariuszy dla płyt PCB HDI należą szybkie systemy transmisji danych, urządzenia komunikacji bezprzewodowej i urządzenia RF o wysokiej częstotliwości.Płyty te są również używane w zaawansowanych systemach komputerowych, elektroniki samochodowej i systemów sterowania przemysłowego, w których niezawodność i wydajność są kluczowe.

Podsumowując, zaawansowane funkcje i możliwości HDI Printed Circuit Boards sprawiają, że są preferowanym wyborem dla projektantów i inżynierów pracujących nad projektami wymagającymi wysokiej gęstości połączeń,precyzyjne sterowanie sygnałem i niezawodna wydajność w zastosowaniach dużych prędkości.


Dostosowanie:

Dostosować płytę PCB o wysokiej gęstości (HDI PCB) z naszych usług dostosowywania produktu:

- Min Via: 0,1 mm

- Grubość: 0,4-3,2 mm

- Min ślad: 3 / 3 Mil

- Jedwab: biały

- Warstwa tablicy: 10L

Popraw swoje płyty DDR4 o dostosowanych specyfikacjach, aby spełnić wymagania projektu.


Wsparcie i usługi:

Produkt HDI PCB Board jest wyposażony w kompleksową obsługę techniczną produktu i usługi w celu zapewnienia zadowolenia klientów.Nasz zespół wsparcia technicznego jest dostępny do pomocy z wszelkich pytań związanych z produktemPonadto oferujemy usługi takie jak szkolenia produktowe, dokumentacja,i wsparcie gwarancyjne w celu zapewnienia bezproblemowego doświadczenia dla naszych klientów.
