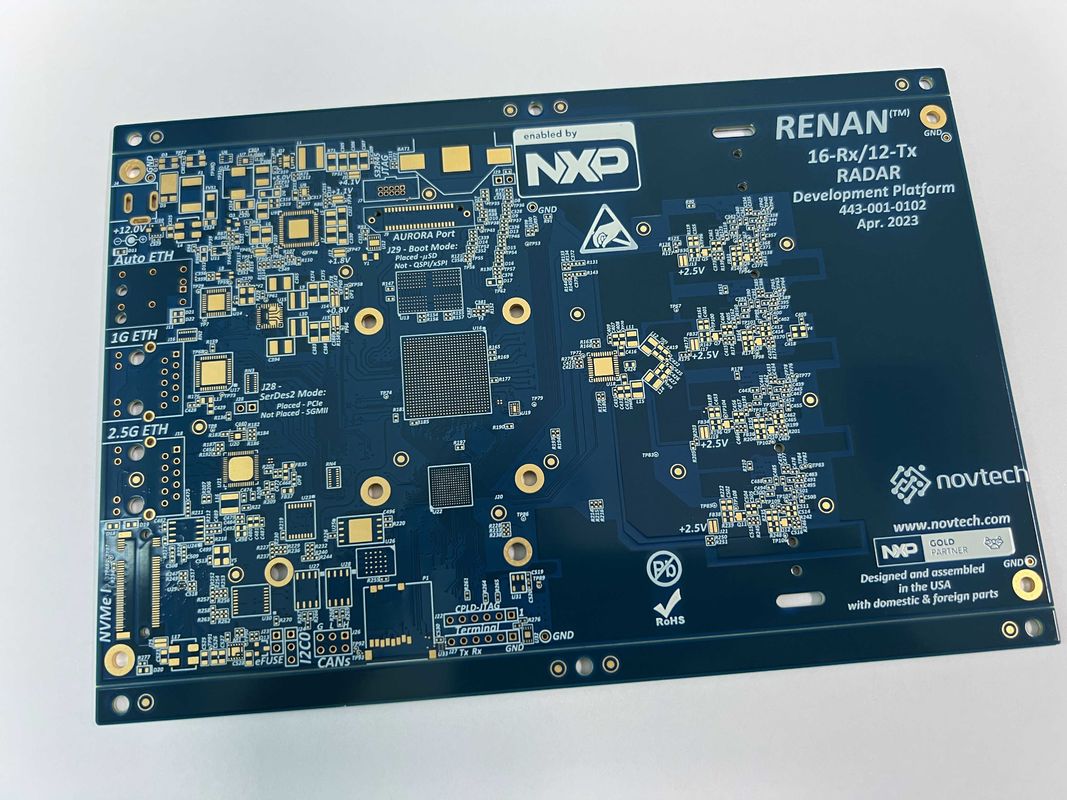

Zaawansowana tablica HDI PCB z ślepymi i zakopanymi przejściami 100% E-testing powierzchni zanurzenia

Zaawansowana tablica HDI PCB z ślepymi i zakopanymi przejściami 100% E-testing powierzchni zanurzenia

Skontaktuj się z nami
Poproś o wycenę
Szczegóły produktu
Ślepe i pogrzebane drogi:
Dostępne
Gęstość:
0,4-3,2 mm
Odstępy warstwy wewnętrznej:
0,15 mm
Min. przez:
0,1 mm
Jedwab:
Biały
Najmniejszy rozmiar otworu:
0,1 mm
Materiał podstawowy:
S1000-2M
Szkło epoksydowe:
RO4350B Tg280℃, Er<3,48, Rogers Corp
Warunki płatności i wysyłki
Opis produktu

Opis produktu:

HDI PCB Board to zaawansowana 8-warstwowa wielowarstwowa płyta PCB zaprojektowana do zastosowań o wysokiej gęstości wymagających precyzji i niezawodności.Ten najnowocześniejszy rodzaj PCB oferuje wyższe osiągi i wydajność, co czyni go idealnym wyborem dla szerokiej gamy urządzeń elektronicznych.

Przy minimalnej szerokości śladu 3/3 mil, HDI PCB Board zapewnia wysoką integralność sygnału i doskonałą wydajność elektryczną.co sprawia, że nadaje się do złożonych obwodów i zastosowań dużych prędkości.

Materiał epoksydowy ze szkła stosowany w płytce HDI PCB to RO4350B firmy Rogers Corp, znany ze swojej wyjątkowej stabilności termicznej i właściwości elektrycznych.O temperaturze przejścia szklanej 280°C i stałej dielektrycznej (Er) mniejszej niż 3.48, materiał ten zapewnia niezawodną wydajność w trudnych warunkach pracy.

Wnętrze warstwy rozstawione na 0,15 mm w płytce HDI PCB zapewnia skuteczne rozprzestrzenianie się sygnału i minimalizuje przesłuch między sąsiednimi warstwami.Ta ciasna przestrzeń zwiększa ogólną integralność sygnału i zmniejsza zakłócenia elektromagnetyczne, co pozwala na optymalizację wydajności obwodów.

Zbudowany z materiału bazowego S1000-2M, HDI PCB Board oferuje wysoką wytrzymałość mechaniczną i stabilność wymiarową.co sprawia, że nadaje się do wymagających zastosowań w różnych gałęziach przemysłu.

Jako płytka PCB o wysokiej gęstości HDI jest zaprojektowana tak, aby pomieścić złożone konstrukcje z gęsto zapakowanymi komponentami.Jego kompaktowy rozmiar i zwiększona gęstość trasy pozwalają na większą funkcjonalność w ograniczonej przestrzeni, co czyni go preferowanym wyborem dla kompaktowych urządzeń elektronicznych i aplikacji IoT.

Ogólnie rzecz biorąc, HDI PCB Board jest najlepszym rozwiązaniem dla projektów wymagających wysokiej wydajności, niezawodności i kompaktowej konstrukcji.ten typ PCB jest odpowiedni do szerokiego zakresu zastosowań w takich gałęziach przemysłu jak telekomunikacja, lotnictwa, urządzeń medycznych i elektroniki użytkowej.


Charakterystyka:

  • Nazwa produktu: HDI PCB Board
  • Jedwab: biały
  • Grubość: 0,4-3,2 mm
  • Badanie: 100%E-test, rentgen
  • Powierzchnia: zanurzenie
  • Ślepe i zakopane drogi: dostępne

Parametry techniczne:

Powierzchnia Wpływ
Min Trace 3/3Mil
Epoksy szklane RO4350B Tg280°C, Er<3.48Rogers Corp.
Odległość między warstwami wewnętrznymi 0.15 mm
Rodzaj PCB 8 warstwa wielowarstwowa płytka PCB
Gęstość 00,4-3,2 mm
Płaszczany Biały
Ślepe i pogrzebane drogi Dostępne
Najmniejszy rozmiar dziury 00,1 mm
Min Via 00,1 mm

Zastosowanie:

Płyty PCB o wysokiej gęstości łączności (HDI) są przeznaczone do szerokiego zakresu zastosowań produktów i scenariuszy ze względu na ich zaawansowane funkcje i możliwości.Te płyty PCB są idealne do zastosowań dużych prędkości, które wymagają precyzji i niezawodności.

Kluczowym atrybutem płyt HDI PCB jest ich zdolność do połączeń między sobą o wysokiej gęstości, umożliwiająca złożone i kompaktowe projekty o minimalnych wymaganiach przestrzennych.O minimalnej szerokości śladu 3/3 mil i najmniejszym rozmiarze otworu 0.1 mm, te płyty są idealne do zastosowań, gdzie przestrzeń jest ograniczona i integralność sygnału jest krytyczna.

Płyty PCB o wysokiej gęstości łączności (HDI) są powszechnie stosowane w szybkich systemach komunikacji, takich jak sprzęt sieciowy, urządzenia telekomunikacyjne i systemy przechowywania danych.Ich zdolność do obsługi wysokich prędkości przesyłania danych sprawia, że są idealne do zastosowań wymagających szybkiego i wydajnego przetwarzania danych.

Płyty PCB są również odpowiednie do zastosowań w urządzeniach medycznych, technologii lotniczej i sprzęcie przemysłowym, w których niezawodność i wydajność są kluczowymi czynnikami.Biały ekran jedwabny na płytkach HDI PCB zapewnia profesjonalny i czysty wygląd, dzięki czemu nadają się do szerokiego zakresu projektów produktów.

Płyty HDI PCB o minimalnym rozmiarze 0,1 mm są niezawodne i trwałe, zapewniając stabilne połączenia i stałą wydajność.Ich konstrukcja wysokiej gęstości pozwala na umieszczenie większej liczby elementów na tablicy, co prowadzi do zwiększenia funkcjonalności i poprawy ogólnej wydajności produktu.

Podsumowując, płyty PCB o wysokiej gęstości łączności (HDI) są uniwersalnymi i niezawodnymi rozwiązaniami dla różnych okazji i scenariuszy zastosowań produktów.kompaktowa konstrukcja, a zaawansowane funkcje sprawiają, że nadają się one do szerokiego zakresu gałęzi przemysłu i zastosowań, w których niezbędne są połączenia i precyzja o wysokiej gęstości.


Dostosowanie:

Usługi personalizacji produktów dla płyt PCB HDI:

- Ślepe i zakopane drogi: dostępne

- Warstwa tablicy: 10L

- Min Via: 0,1 mm

- Materiał podstawowy: S1000-2M

- Grubość: 0,4-3,2 mm


Wsparcie i usługi:

Wsparcie techniczne i usługi dotyczące produktu HDI PCB Board obejmują:

- Wsparcie techniczne ekspertów w przypadku wszelkich problemów lub pytań związanych z produktem

- Kompleksowa dokumentacja i zasoby do instalacji, rozwiązywania problemów i konserwacji

- Pomoc na miejscu i konsultacje w przypadku złożonych instalacji lub projektów

- Regularne aktualizacje produktów i aktualizacje oprogramowania układowego w celu zapewnienia optymalnej wydajności

- programy szkoleniowe i warsztaty edukacyjne dla użytkowników w zakresie najlepszych praktyk i zaawansowanych funkcji
